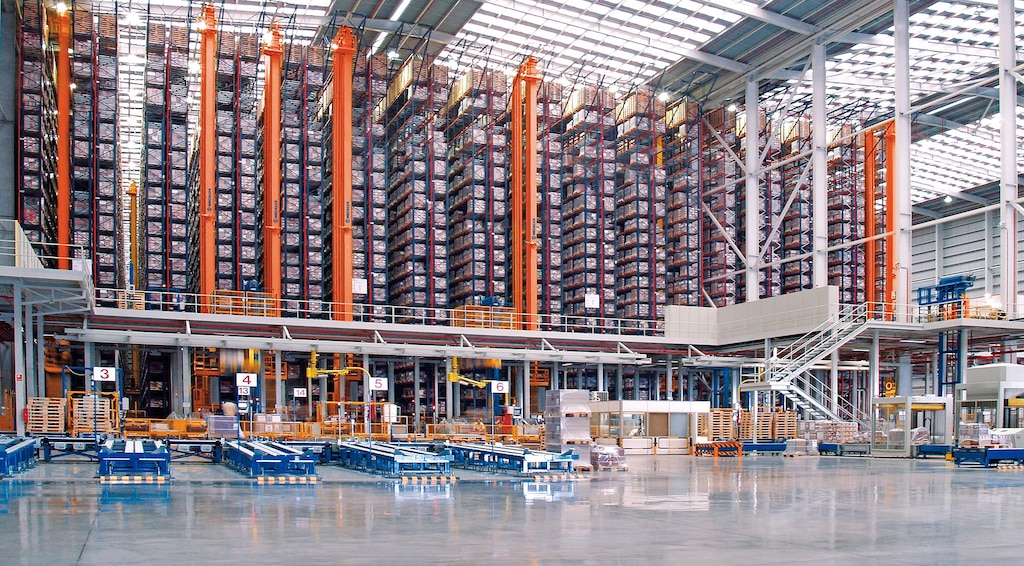

Automatiniai aukštųjų stelažų krautuvai padėklams
Automatinė sandėliavimo sistema (AS/RS) yra skirta padidinti darbo našumą ir sandėlio talpą.
Gaminys
Automatinis aukštųjų stelažų krautuvas padėklams: automatizuotas ir greitas sandėliavimas be klaidų
Automatiniai aukštųjų stelažų krautuvai padėklams– tai mašinos, skirtos automatiškai sandėliuoti ir paimti padėklus. Jie juda išilgai, aukštyn ir gilyn, kad stelažinėse konstrukcijose greitai ir tiksliai sukrautų ir iškrautų prekes.
„Mecalux“ krautuvai yra suprojektuoti pagal naujausias technologijas, gerokai padidinančias sandėlio našumą ir maksimaliai išnaudojančias erdvę, kad padidintų sandėliavimo pajėgumus. Be to, jie padeda sumažinti klaidas ir riziką, susijusią su rankiniu darbu.
Automatinių aukštųjų stelažų krautuvų padėklams pranašumai
- Padidėjęs darbo našumas: šie mechanizmai gali dirbti nepertraukiamai 24 valandas per parą, 7 dienas per savaitę, 365 dienas per metus. Padėjimo ir paėmimo operacijos atliekamos tuo pačiu judesiu (kombinuoti ciklai), todėl sistema yra labai manevringa.
- Visiškai automatizuota: autonomiškai veikiantys įrenginiai padeda efektyviau valdyti sandėlį ir nedaro su rankiniu darbu susijusių klaidų.

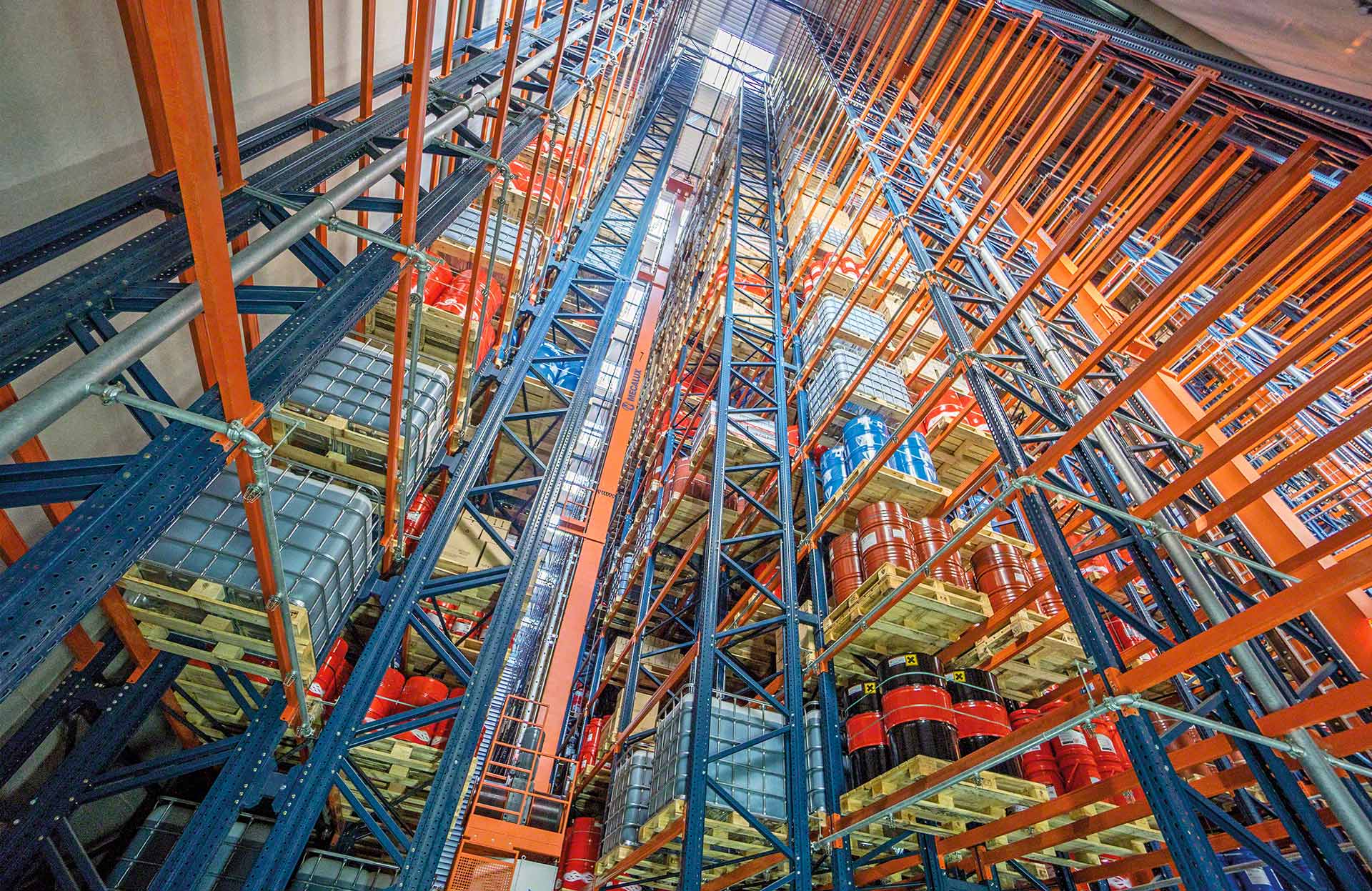

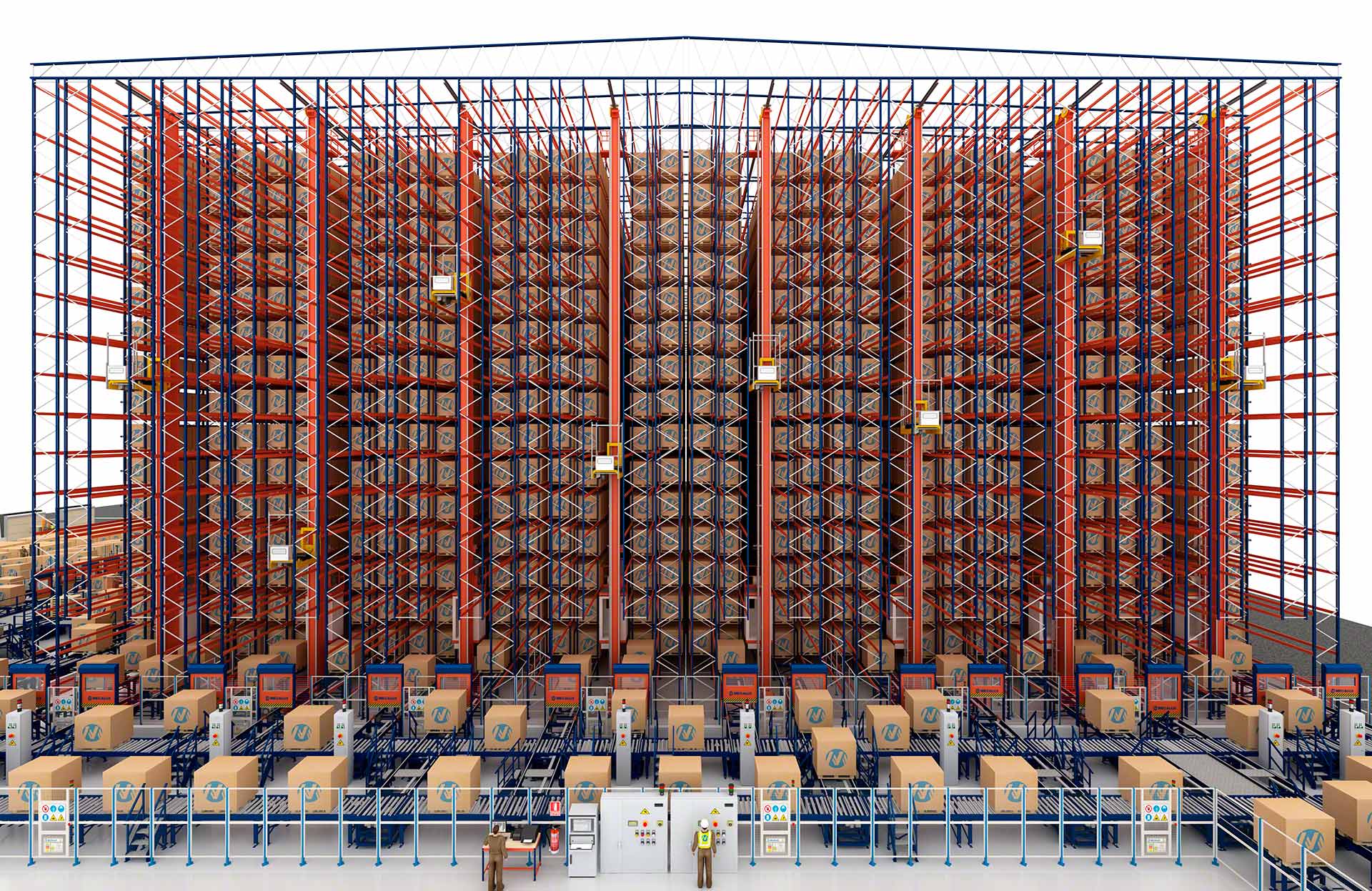

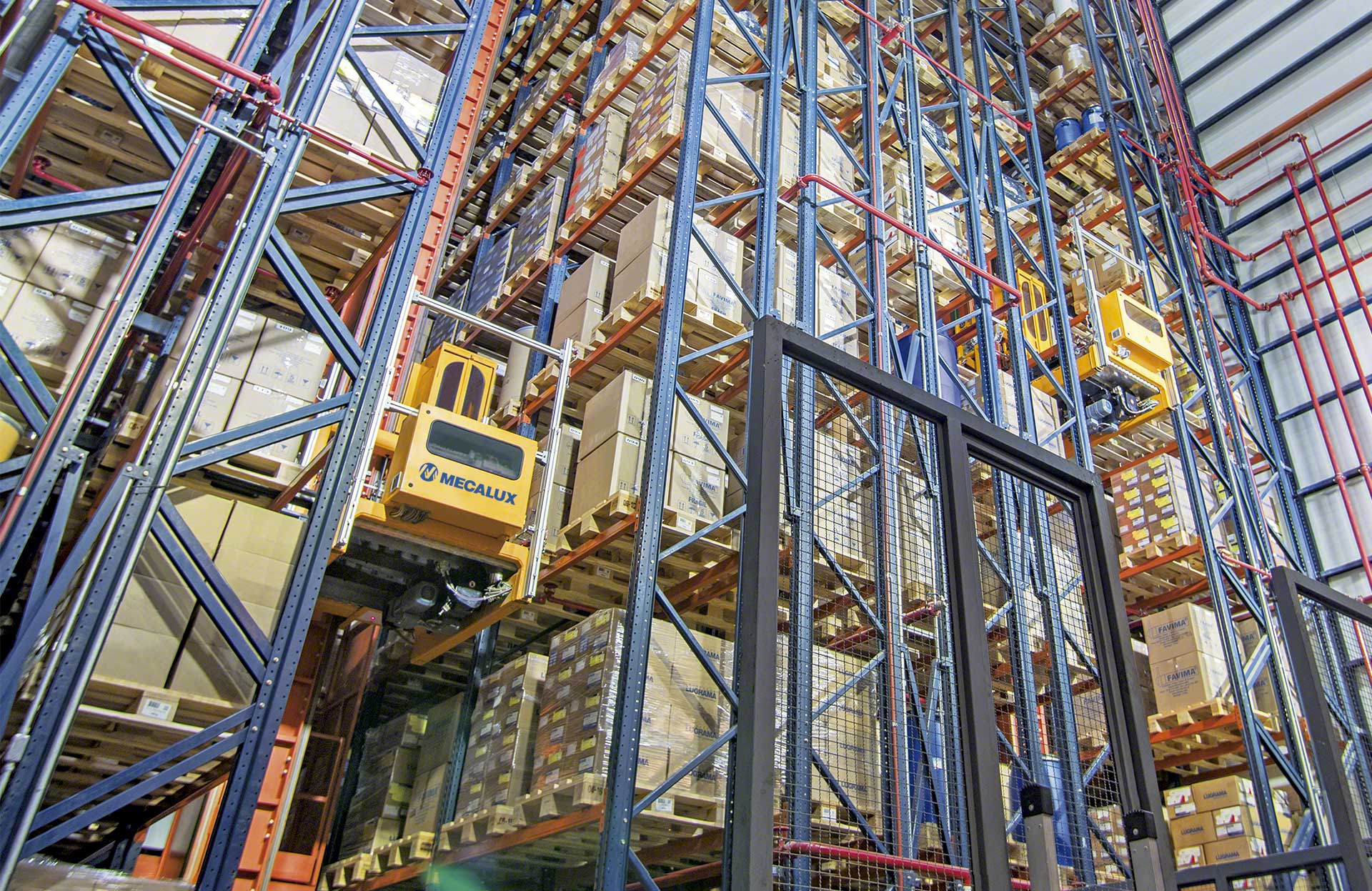

- Maksimaliai išnaudojama erdvė: keliamieji kranai gali pasiekti iki 45 m aukštį vos 1,5 m pločio takuose.

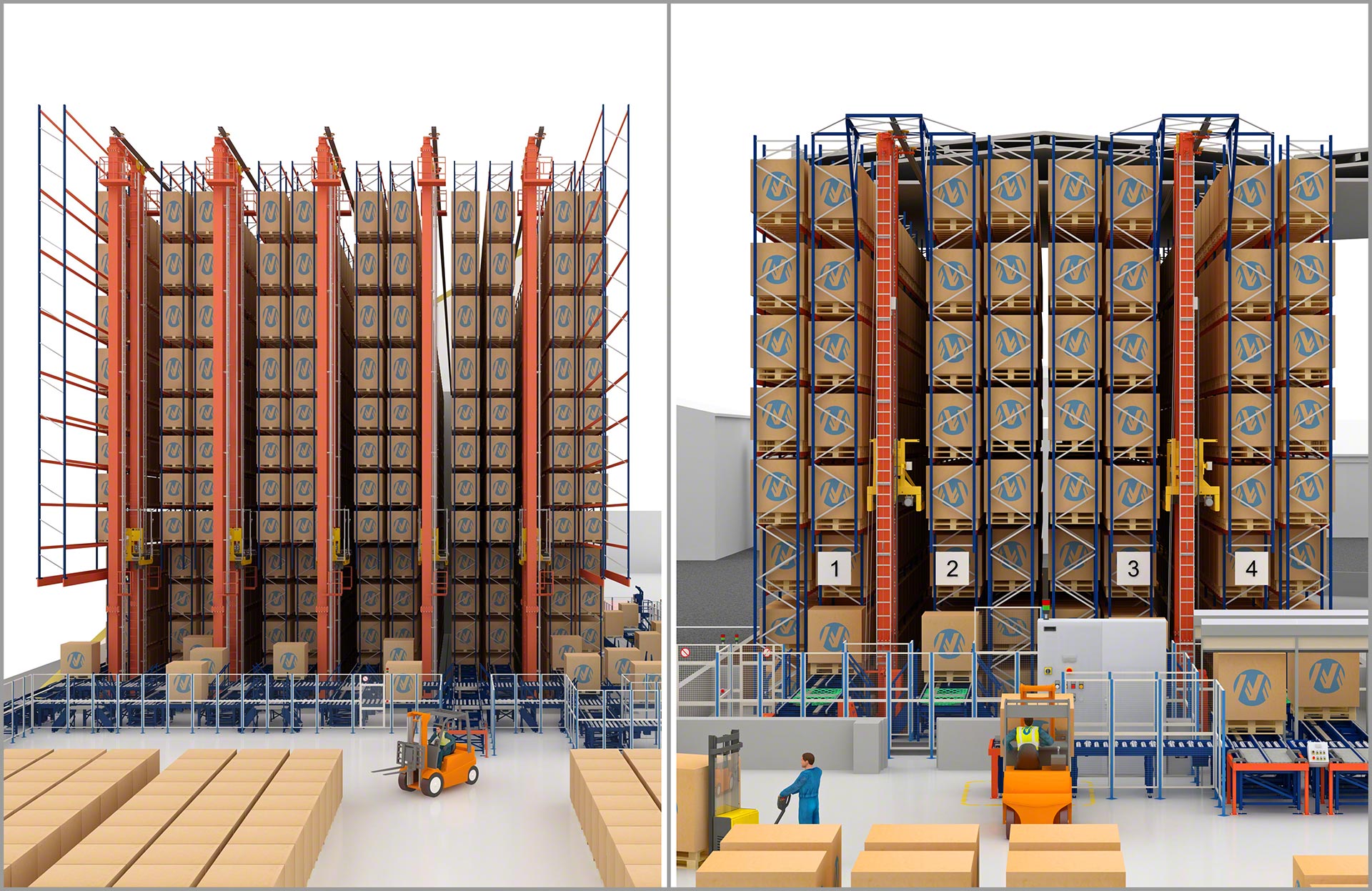

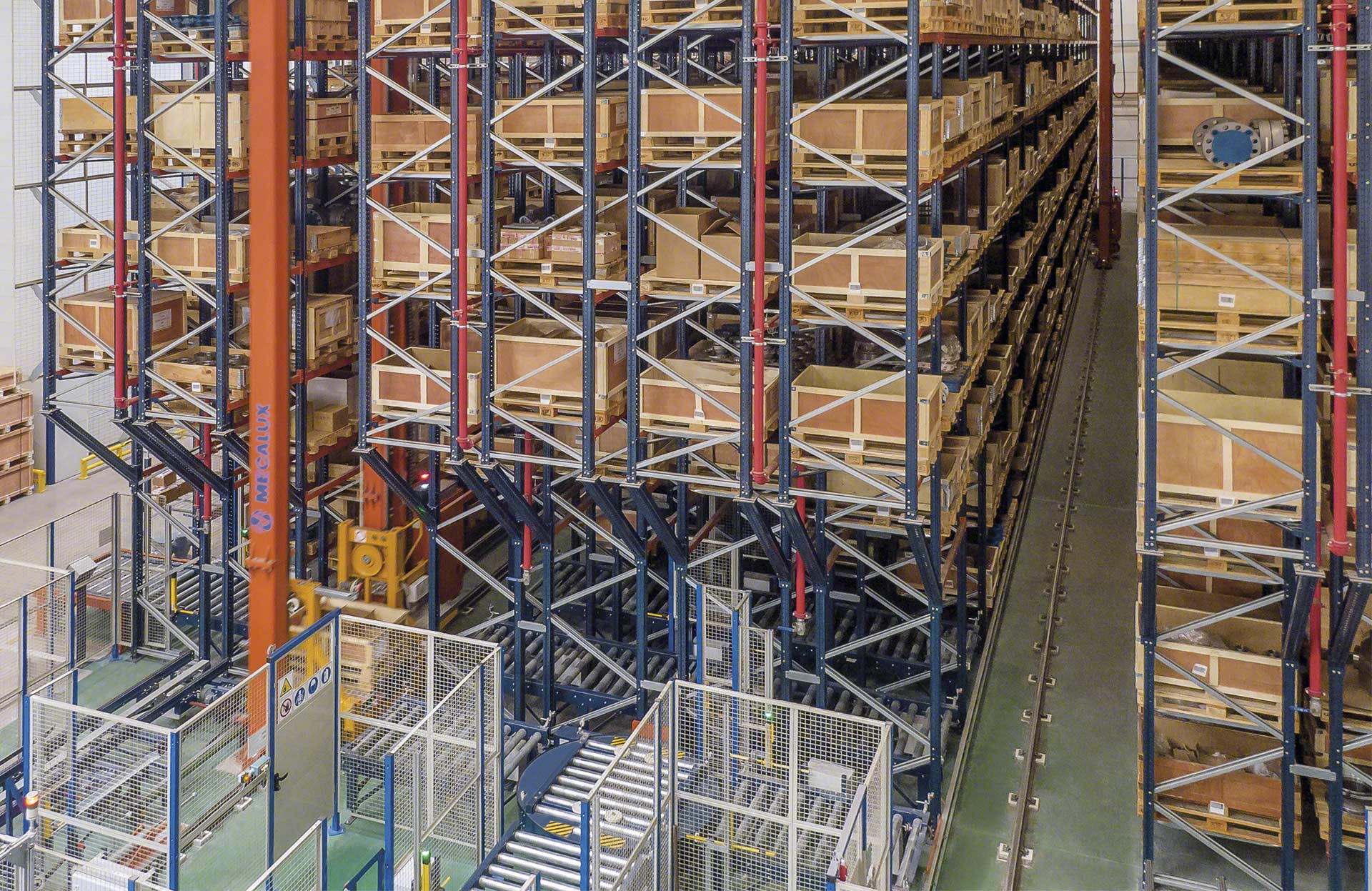

- Dvigubo ir įvairaus gylio: šiuos mechanizmus galima naudoti esant tankiai įrengtiems stelažams su giliais kanalais, pvz., paletiniais gravitaciniais stelažais arba padėklų Shuttle sistemai, taip pat viengubo ir dvigubo gylio stelažams.

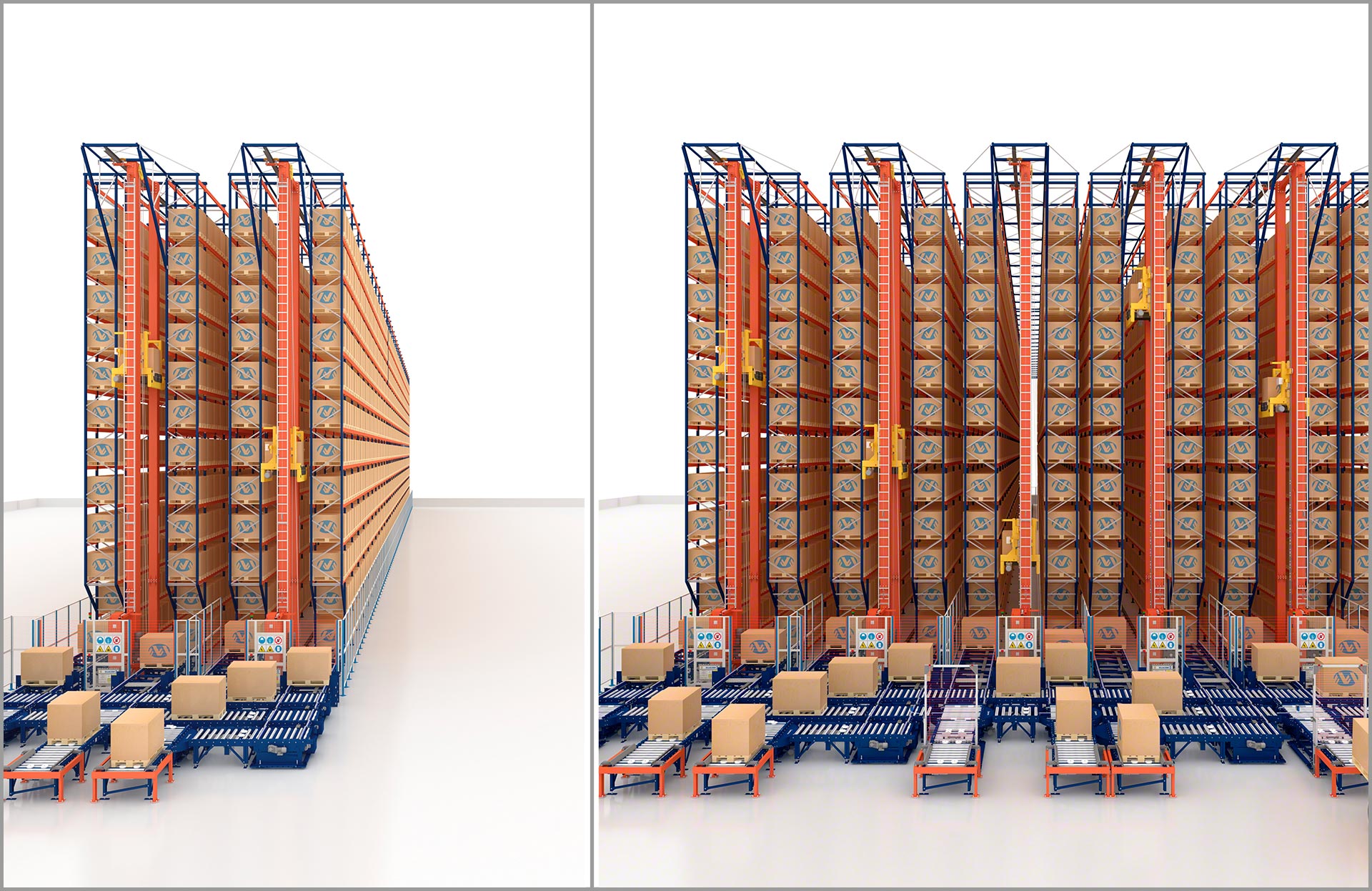

- Pritaikomas kiekvienam: Platus „Mecalux“ automatinių aukštųjų stelažų krautuvų padėklams asortimentas leidžia vartotojams pritaikyti sistemą pagal reikiamą keliamąją galią, aukštį ir ciklo trukmės reikalavimus.
- Saugūs naudoti: automatiniai aukštųjų stelažų krautuvai padėklams tvarko krovinius labai atsargiai. Be to, jie gerokai sumažina krovimo įrangos srautą ir padidina sandėlio saugumą.
- Viskas iš vieno tiekėjo: „Mecalux“ projektuoja, gamina, montuoja ir paleidžia visus AS/RS sistemos komponentus. Jie apima stelažus, krautuvus, konvejerius ir sandėlio kontrolės bei valdymo sistemas (WCS ir WMS).
Sutrumpinome kiekvieno užsakymo vykdymo ir platinimo laiką
Automatininių aukštųjų stelažų krautuvų padėklams taikymo sritys

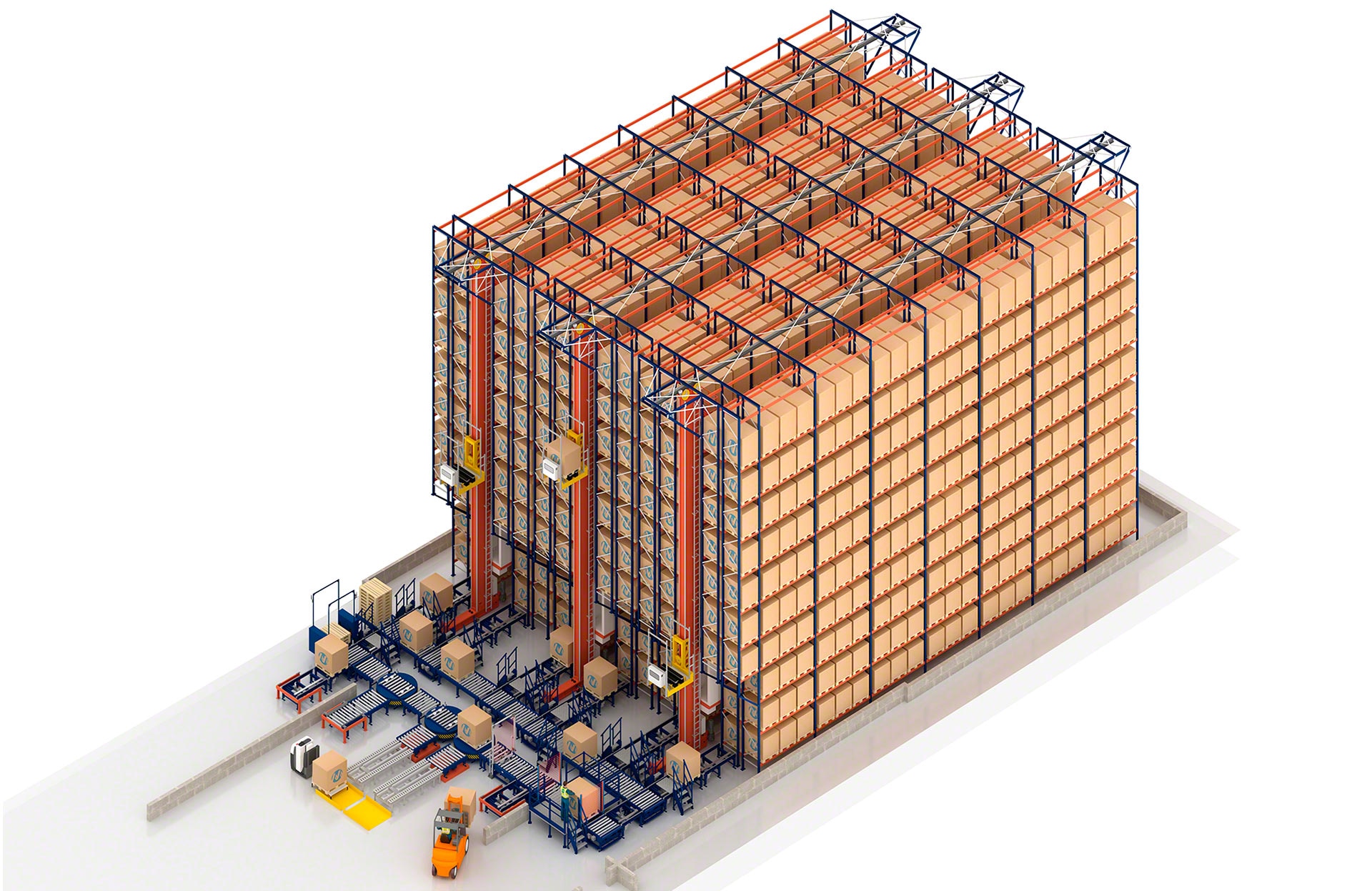

Didelio našumo sistema prisitaiko prie įvairių tipų sandėlių poreikių
Automatiniai aukštųjų stelažų krautuvai padėklams – tai universalūs sandėliavimo sprendimai, atitinkantys daugelio įmonių poreikius. Jų veiksmingumas yra įrodytas daugelyje pramonės sektorių, įskaitant maisto, metalurgijos, automobilių ir farmacijos pramonę.

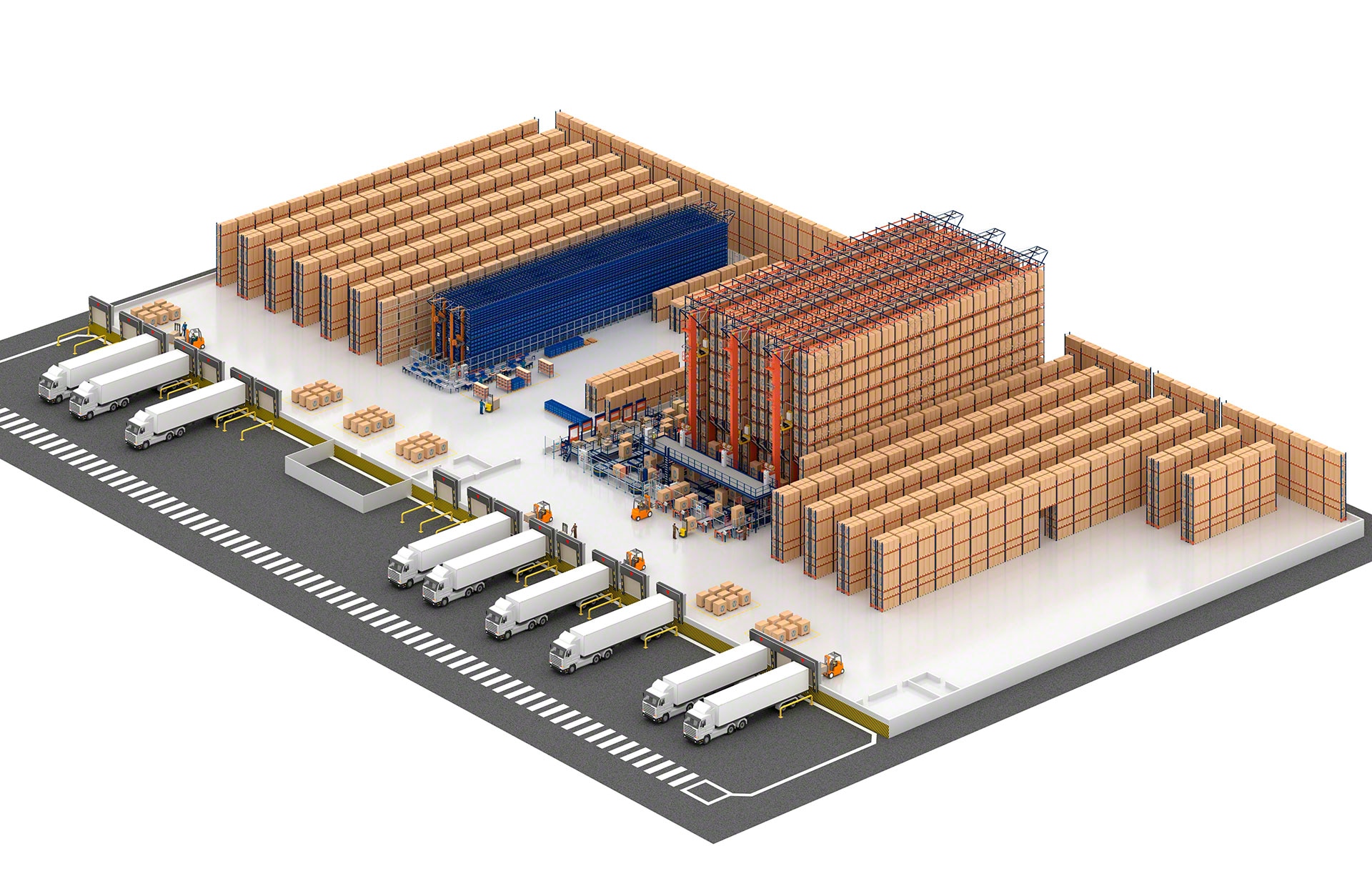

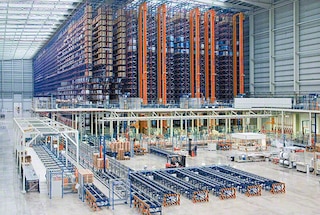

Sandėliai, kuriuose yra didelė įvežamų ir išvežamų krovinių apimtis
Automatiniai aukštųjų stelažų krautuvai padėklams yra idealus sprendimas patalpose, kuriuose yra didelė prekių apyvarta ir nuolatinis prekių srautas.

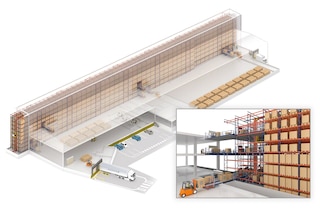

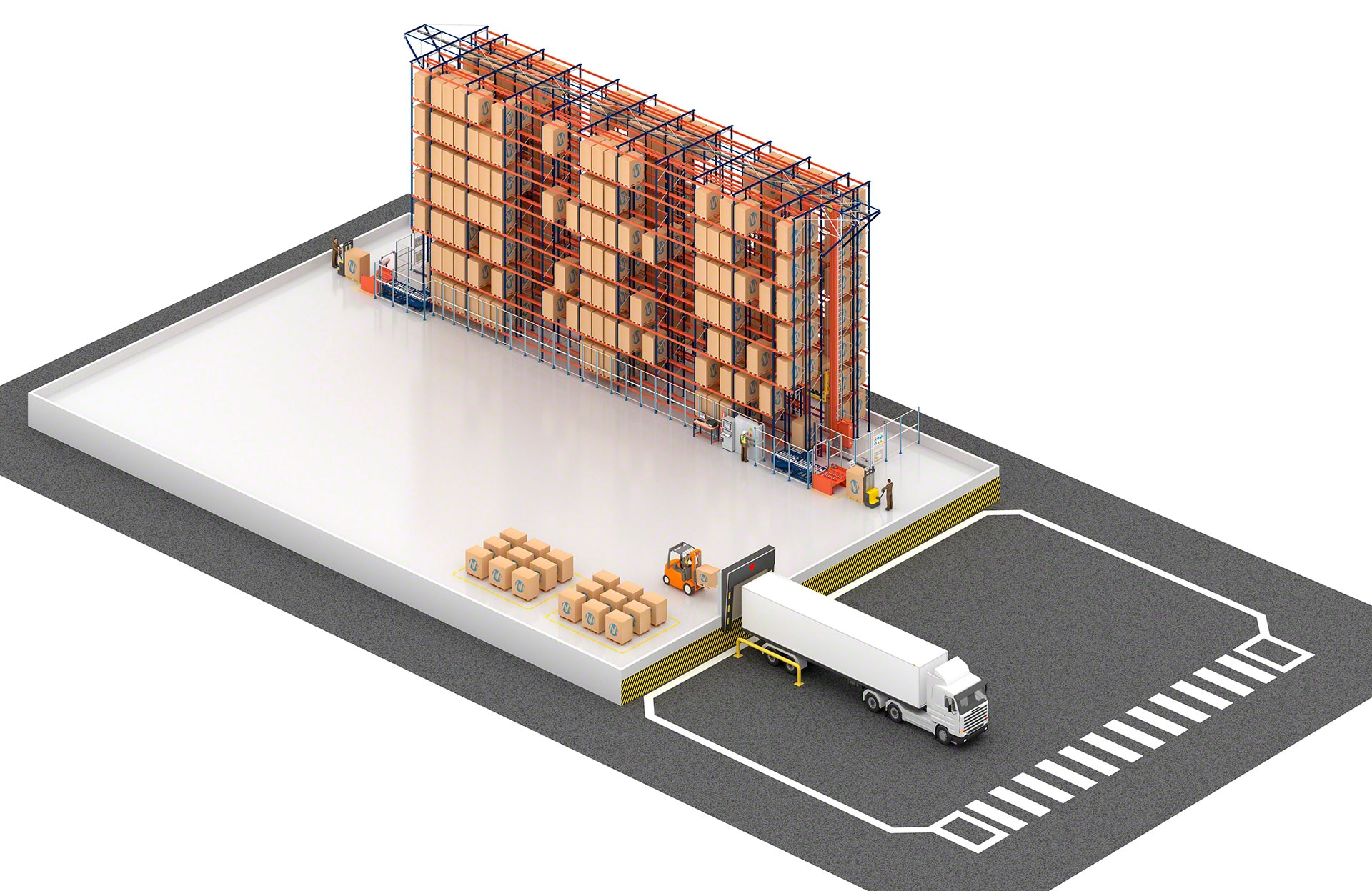

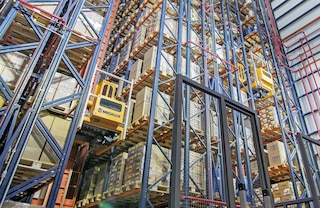

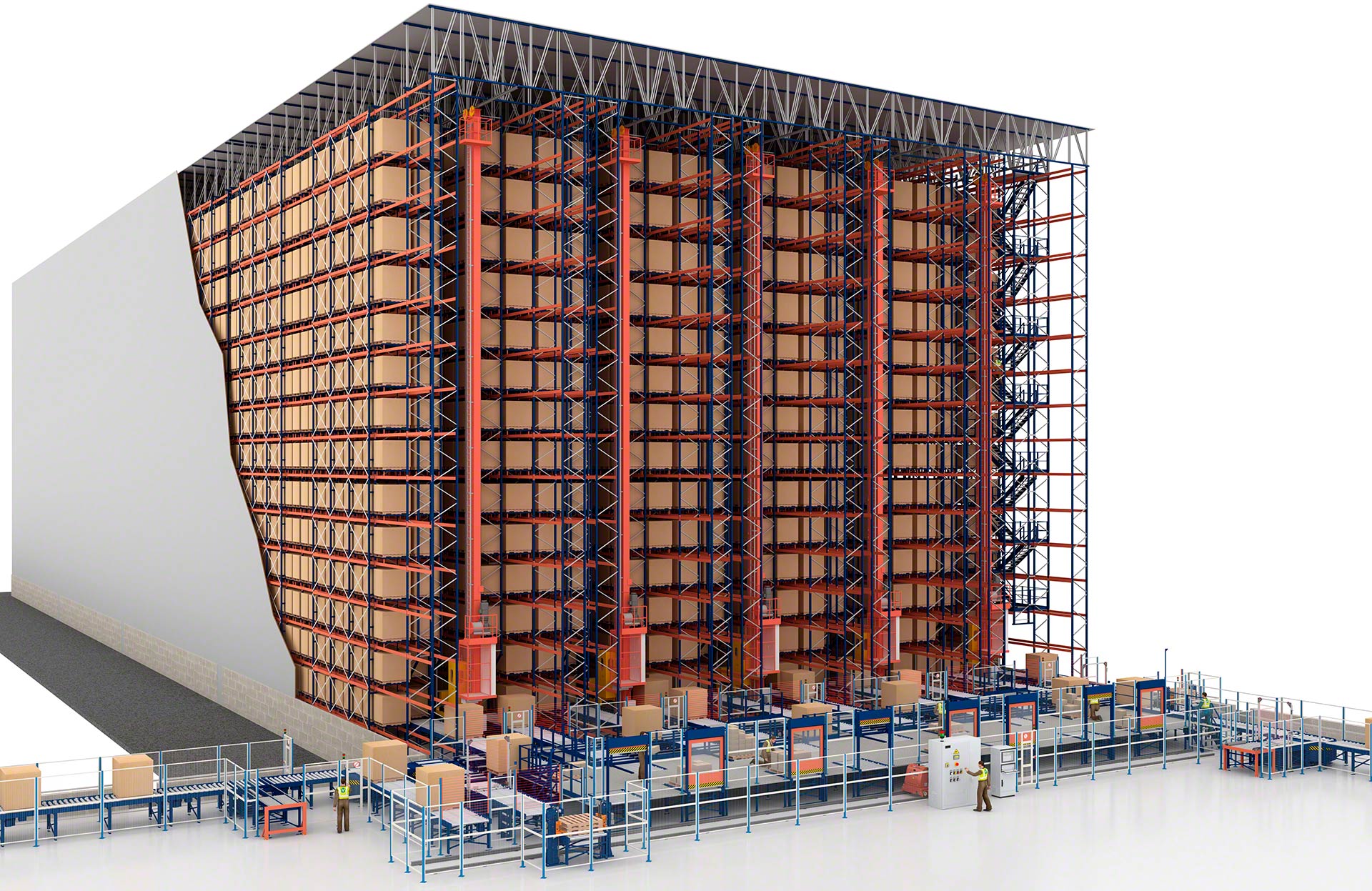

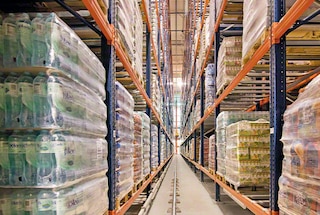

Įmonės, kurioms reikia didesnių sandėliavimo pajėgumų

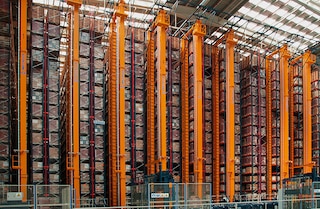

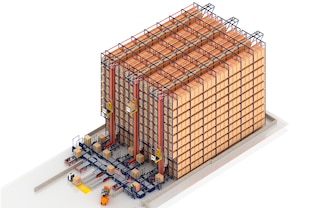

Automatiniai aukštųjų stelažų krautuvai padėklams optimaliai išnaudoja sandėlio erdvę tiek vertikaliai, tiek horizontaliai.

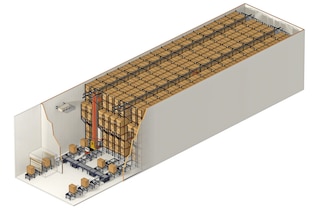

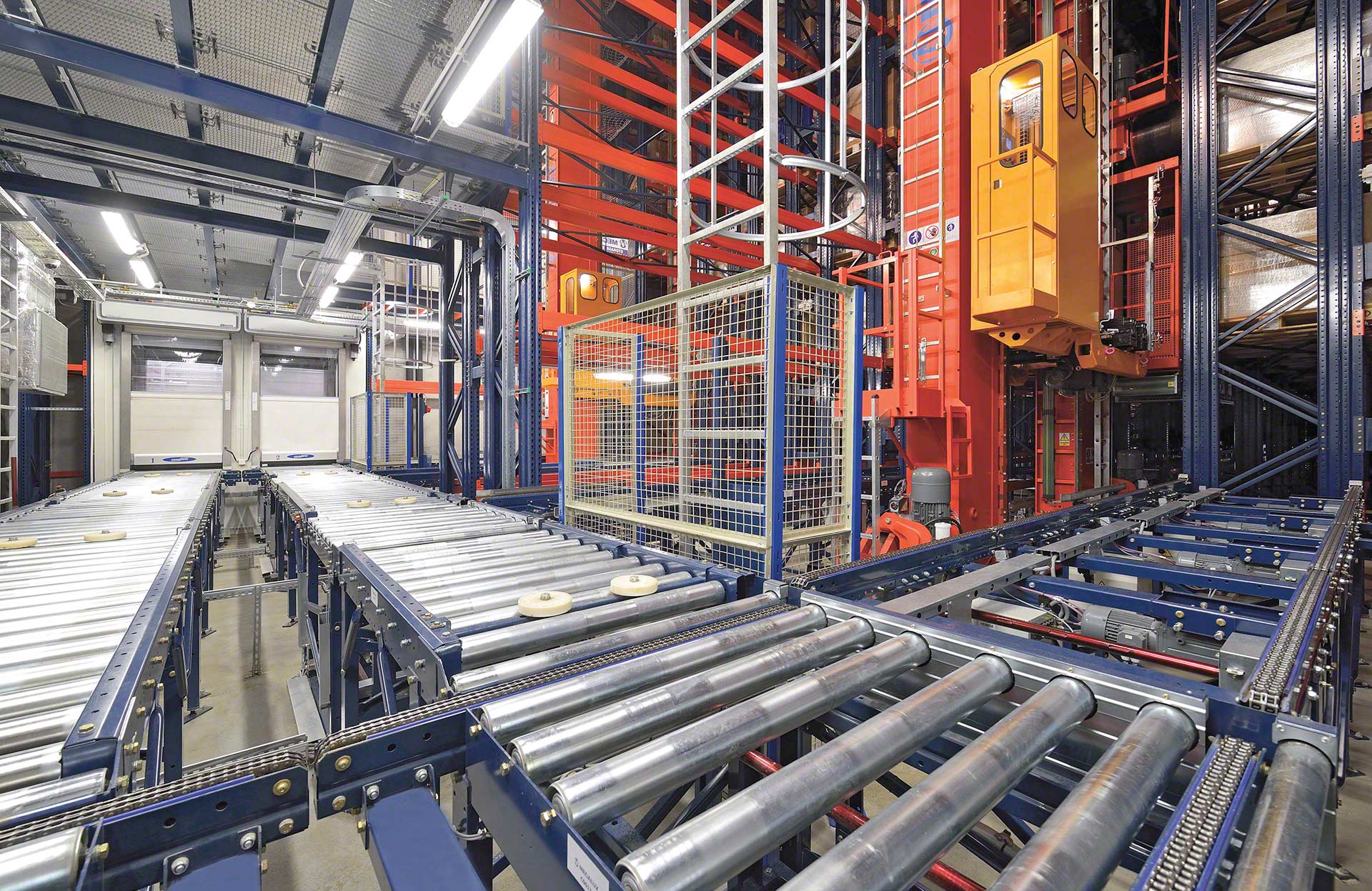

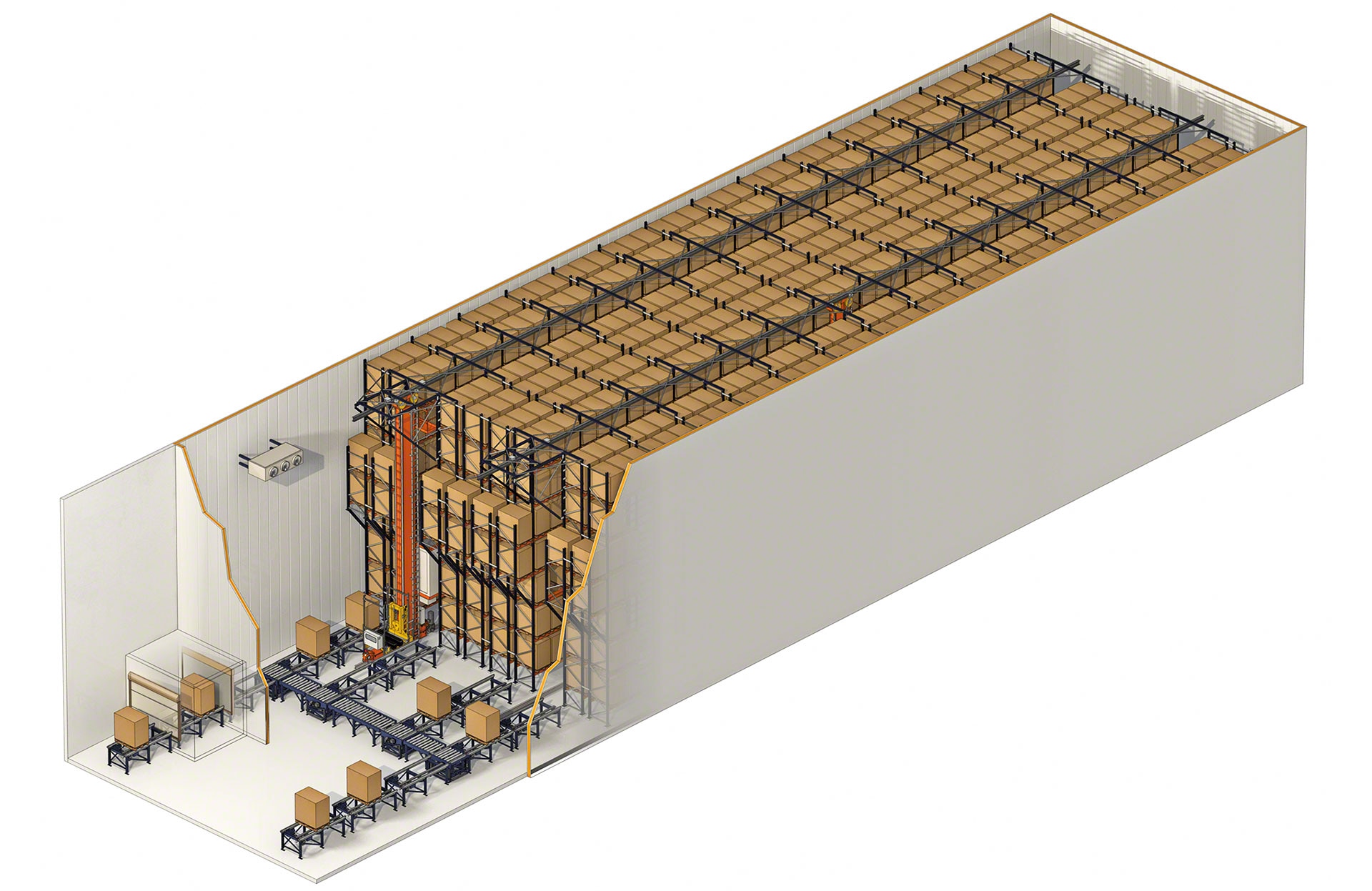

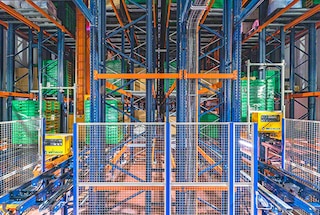

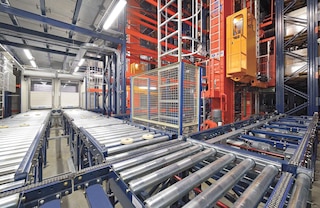

Šaldymo sandėliai
Šie mechanizmai gali veikti esant neigiamai temperatūrai iki -30 °C.
Kaip veikia automatiniai aukštųjų stelažų krautuvai padėklams?

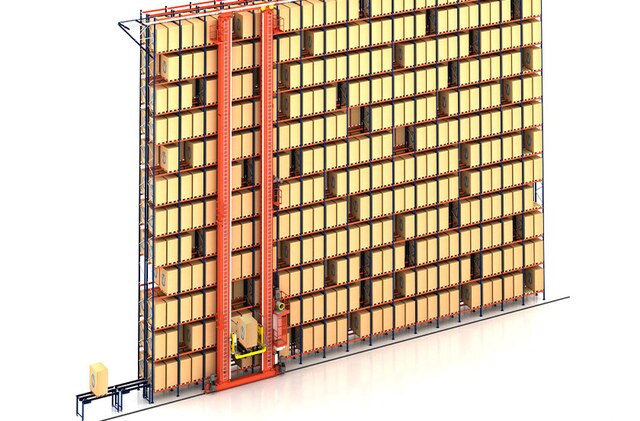

Aukštųjų stelažų krautuvai padėklams visiškai automatizuoja padėklų sudėjimo ir paėmimo procesą
Aukštųjų stelažų krautuvas padėklams yra mechanizmas, skirtas atlikti 3 tipų judesius: išilginius (judėti išilgai tako) vertikalius (dirbti aukštyje) ir skersinius (kad šakės galėtų įvažiuoti į stelažą gilumoje ir būtų galima padėti arba paimti padėklus).

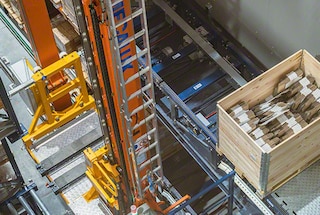

Padėklų gabenimas į taką
Konvejeris, esantis šalia AS/RS sistemos atveža padėklą prie tako galo

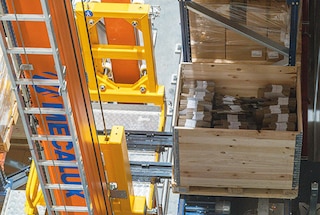

Padėklų paėmimas
Išėmimo sistema paima padėklą ir padeda jį ant keliamosios platformos.

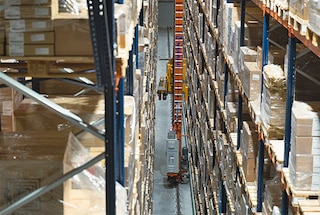

Judėjimas išilgai tako
Norėdamas perkelti padėklą į WMS programinės įrangos paskirtą vietą, aukštųjų stelažų padėklų krautuvas važiuoja taku, atlikdamas vienu metu transliacinį (šoninį) ir kėlimo judesį.

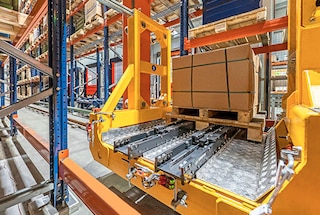

Padėklų sudėjimas
Ištraukimo sistema įkiša padėklą į stelažą taip, kad jis atsidurtų paskirtoje vietoje.

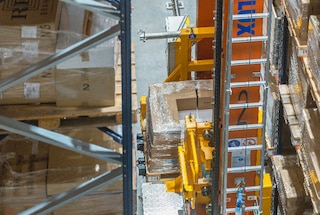

Kito padėklo paėmimas
Padėjęs padėklą, aukštųjų stelažų padėklų krautuvas persikelia į kitą vietą, kad galėtų paimti kitą padėklą (šis procesas vadinamas kombinuotu ciklu).

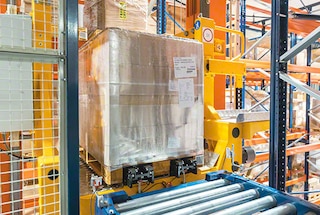

Padėklo išvežimas
Aukštųjų stelažų krautuvas padėklams važiuoja link tako galo ir padeda padėklą ant išvežamojo konvejerio.
Atsiliepimai
Didžiausios paklausos laikotarpiais per dieną išsiunčiame apie 2400 padėklų. Logistikos operacijų automatizavimas padėjo mums padidinti pardavimus.
Automatizavę logistikos centrą, padidinome pralaidumą ir operatyvumą. Taip pat sumažinome veiklos sąnaudas ir klaidas, atsirandančias tvarkant gaminius rankomis.
Automatizavimas leido sumažinti logistikos išlaidas ir padidinti gamybos lankstumą.
Automatizavimas leido mums padidinti sandėliavimo pajėgumus ir saugumą, sumažinti priežiūros ir personalo išlaidas bei griežtai valdyti gaminių judėjimą.
Atvejų analizė

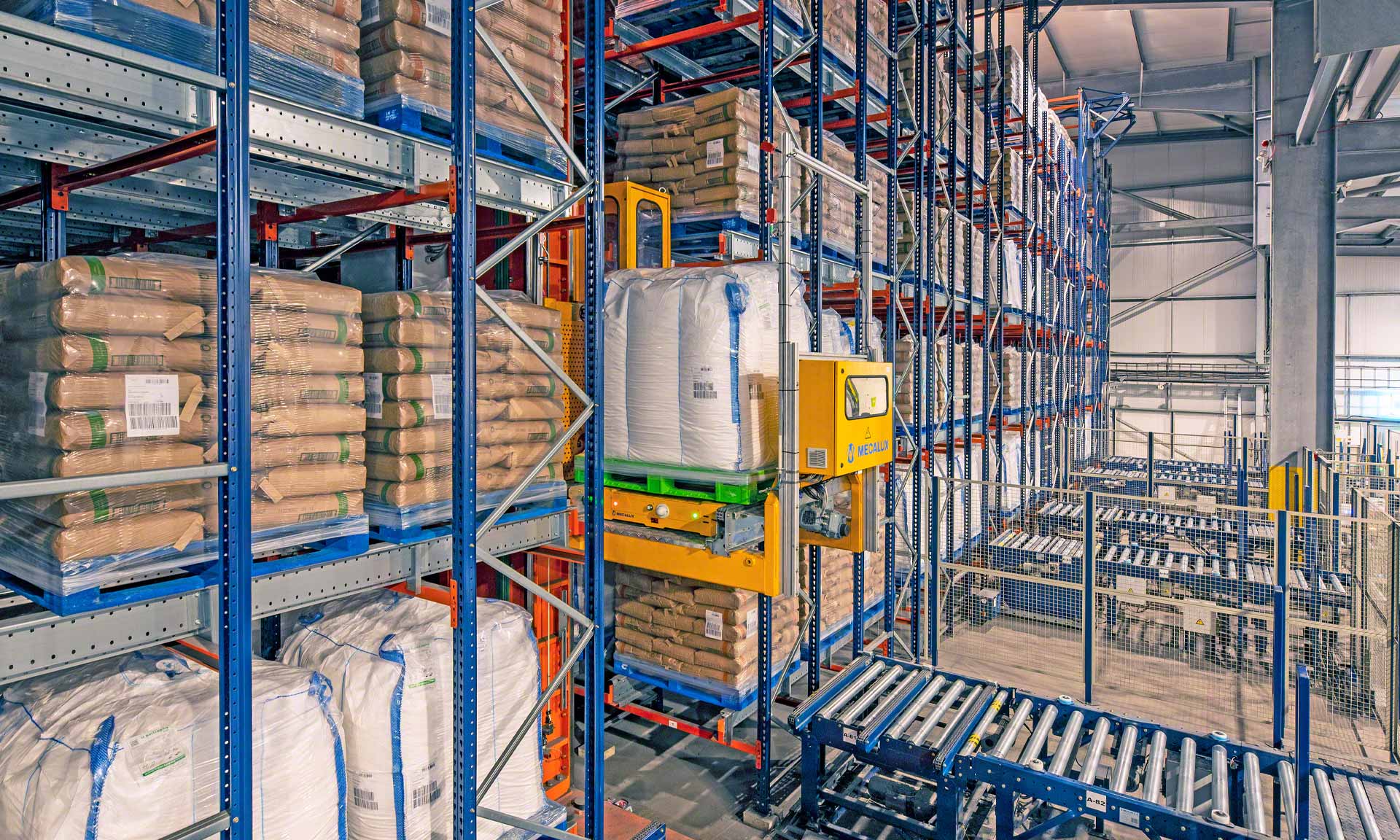

„British Sugar“ dar labiau pabrėžia savo pasiryžimą diegti naujoves, įrengdama AS/RS Visingtone
„British Sugar“, pagrindinė JK cukraus gamintoja, didžiausioje Europoje cukraus perdirbimo gamykloje, kurioje per metus pagaminama 400 000 tonų cukraus ir 64 000 tonų etanolio, įdiegė „Mecalux“ automatinę sukrovimo ir iškrovimo sistemą (AS/RS). Skaityti daugiau
„Mecalux“ pastatė vieną didžiausių automatizuotų apkaltų stelažų sandėlių Europoje
„Mecalux“ sukurto įmonės „Hayat Kimya“ sandėlio Turkijoje automatizavimo atvejo analizė ir kiti sandėliavimo sistemų pavyzdžiai. Skaityti daugiau

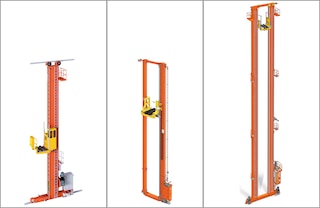

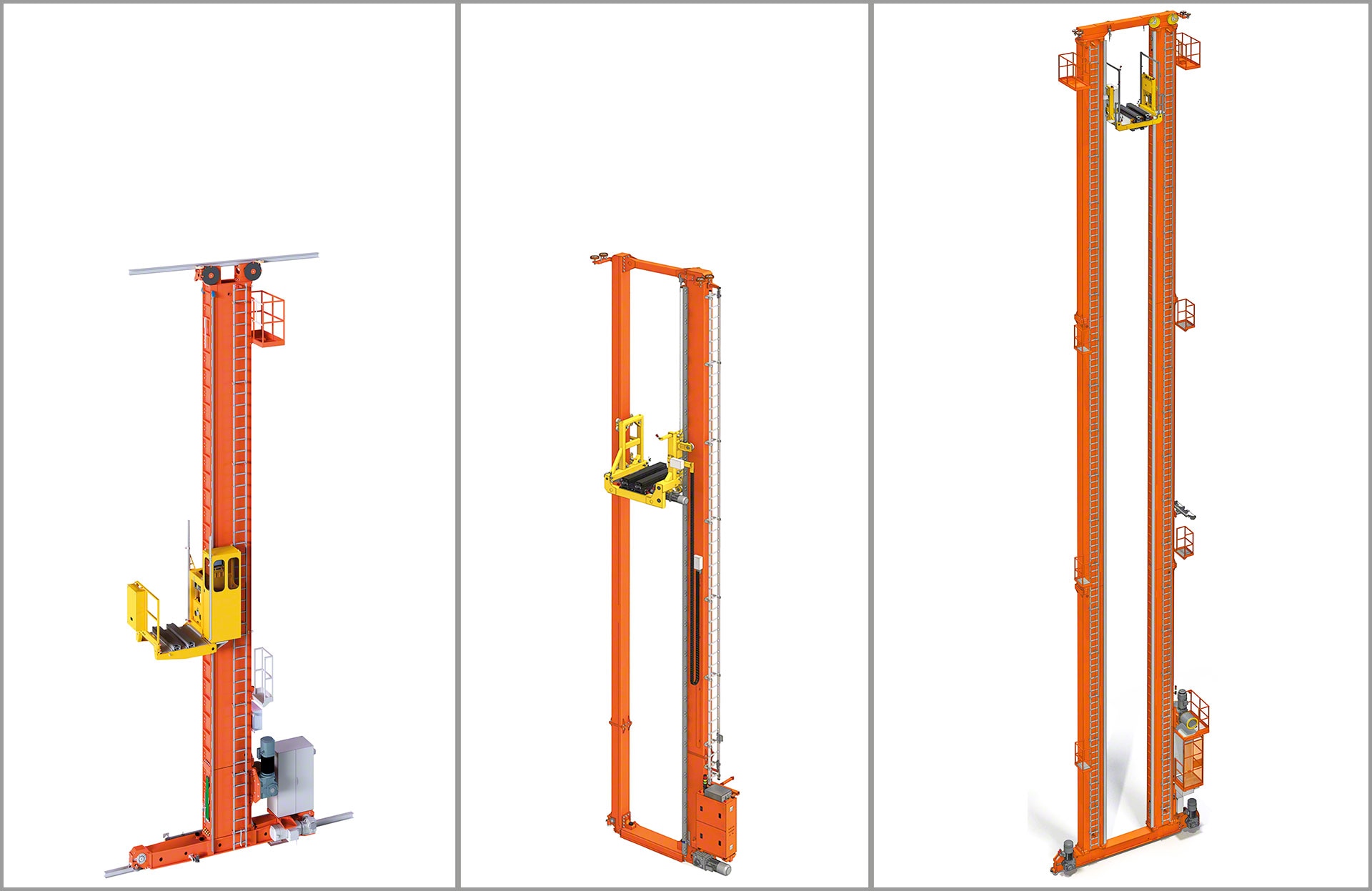

Automatinių aukštųjų stelažų krautuvų padėklams modeliai
Platų automatinių aukštųjų stelažų krautuvų padėklams modelių asortimentą lengva pritaikyti prie konkrečių sandėlio poreikių
„Mecalux“ vienstiebiai ir dvistiebiai automatinių aukštųjų stelažų krautuvų padėklams modeliai atitinka platų reikalavimų spektrą. Iš universalių modelių galima išsirinkti bet kokiai apkrovai, konstrukcijos aukščiui ir reikiamai ciklo trukmei tinkamą įrenginį.

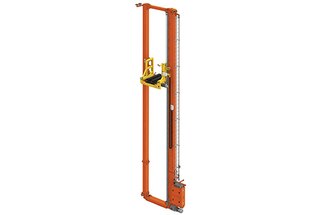

Automatinis aukštųjų stelažų krautuvas padėklams – SC0 modelis
Idealiai tinka iki 18 m aukščio ir nejudrioms patalpoms. Jį galima naudoti esant viengubo ir dvigubo gylio stelažams bei Pallet Shuttle sistemai.

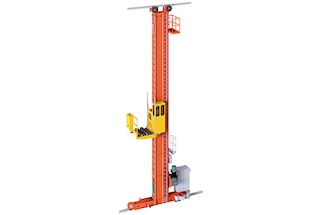

Automatinis vienstiebis aukštųjų stelažų krautuvas padėklams – SCX modelis
Labai efektyvus automatinių aukštųjų stelažų krautuvas padėklams tinka sandėliams, kuriuose yra didelis prekių srautas ir kurių aukštis siekia iki 45 m. Jį galima naudoti esant viengubo ir dvigubo gylio stelažams bei padėklų Shuttle sistemai.

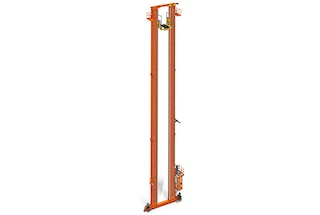

Automatinis dvistiebis aukštųjų stelažų krautuvas padėklams – SCX modelis
Rekomenduojame naudoti sandėliuose, kuriose vyksta didelė apyvarta. Jis skiriasi nuo vienstiebio modelio tuo, kad siūlo didesnę apkrovos talpą dvigubo gylio stelažuose ir jame galima įmontuoti dvi kėlimo platformas.

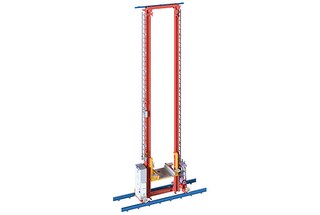

Automatinis aukštųjų stelažų krautuvas padėklams – SC1 modelis
Iki 12 m aukščio automatinis aukštųjų stelažų krautuvas padėklams su ištraukimo sistema yra suderinamas tik su Shuttle sistema.

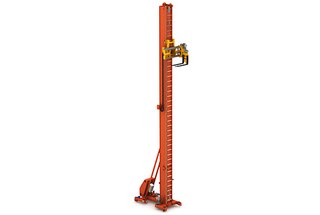

Automatinis aukštųjų stelažų krautuvas padėklams – MT0 modelis
Jis taip pat yra žinomas kaip automatinis trikryptis aukštųjų stelažų krautuvas padėklams – šis modelis yra pats paprasčiausias iš visų siūlomų modelių. Paprastai jis naudojamas įprastiems iki 14 m aukščio stelažams, kurie anksčiau buvo valdomi trišaliais šakiniais krautuvais, automatizuoti.
Automatinių aukštųjų stelažų krautuvų padėklams komponentai
Automatinių aukštųjų stelažų krautuvų padėklams dizainas sumažina jėgas, perduodamas į atraminį karkasą. Taip ilgainiui išvengiama AS/RS stelažų ir konstrukcijos pažeidimų.
Automatinis aukštųjų stelažų krautuvas padėklams yra visiškai automatinė, aukštos kokybės konstrukcija, sudaryta iš įvairių elementų. Tai strypai, viršutiniai ir apatiniai kreipiamieji pagrindai, kėlimo platforma, ištraukimo sistema ir kėlimo mechanizmas.
Naudojama ištraukimo sistema priklauso nuo naudojimo paskirties, krovinio tipo, stelažų išdėstymo ir net eksploatacinių reikalavimų. Iš esmės šios sistemos yra yra 3 tipų: teleskopinės šakės (viengubo ir dvigubo gylio), padėklų Shuttle sistemos ir integruoti konvejeriai.
„Mecalux“ automatiniuose aukštųjų stelažų krautuvuosepadėklams yra įrengtas komponentų rinkinys, skirtas maksimaliai padidinti AS/RS sistemos saugą.

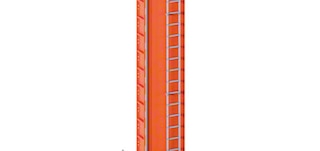

Strypai
Pagaminti iš itin tvirtų plieno lakštų, jie sudaro automatinių aukštųjų stelažų krautuvų padėklams pagrindinę ašį. Padėklą palaikanti keliamoji platforma juda palei strypus.

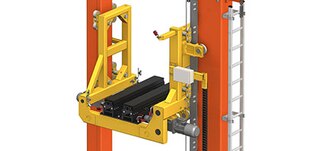

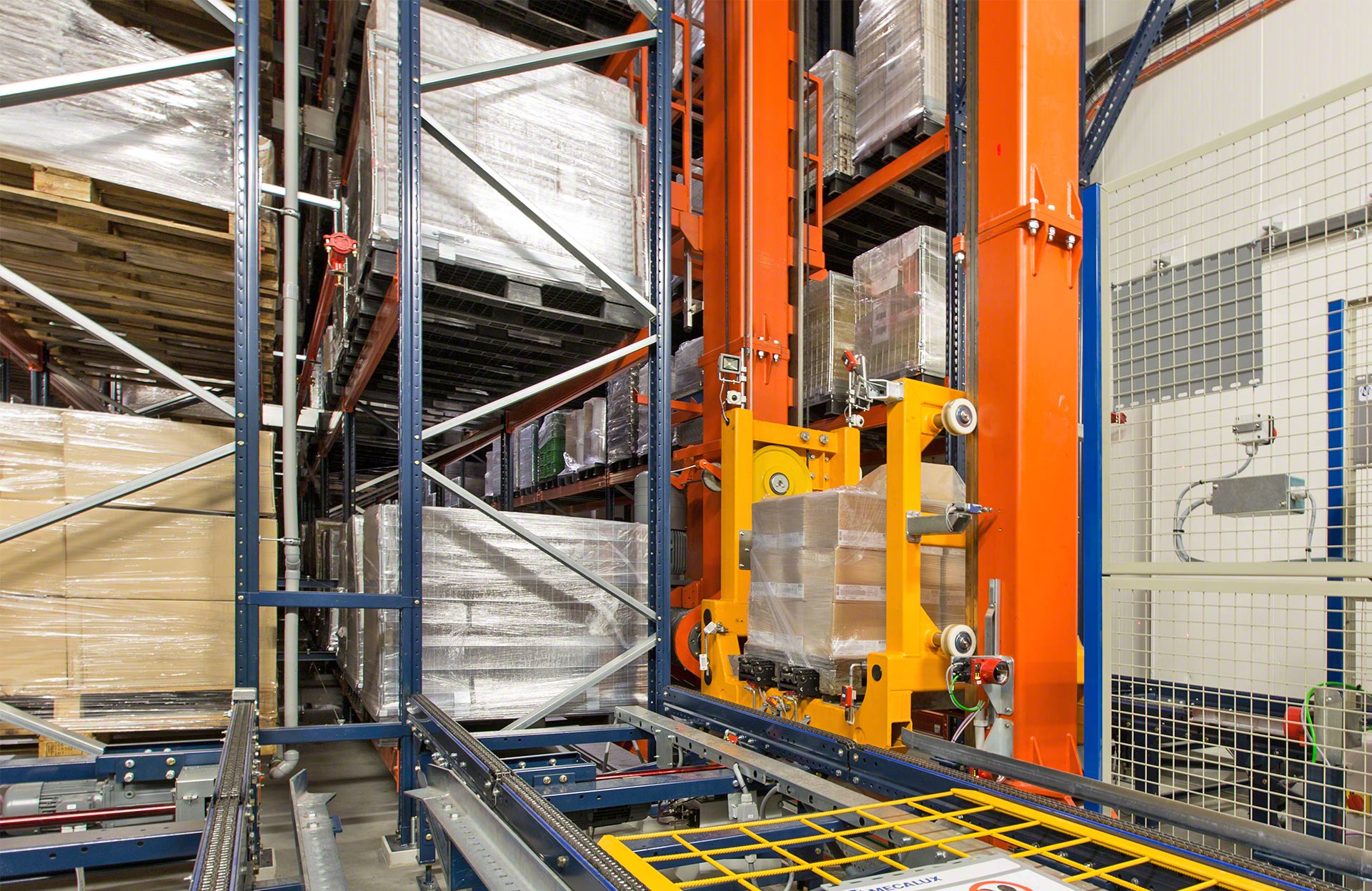

Keliamoji platforma
Ši sistema vertikaliai perkelia krovinius ir, naudodama ištraukimo sistemą, atlieka sandėliavimo ir ištraukimo ciklus.

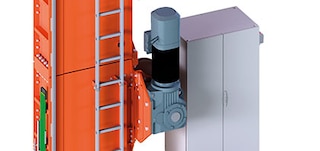

Keliamasis mechanizmas
Įrenginys su kintamosios srovės varikliu vertikaliai veža keliamąjį platformą.

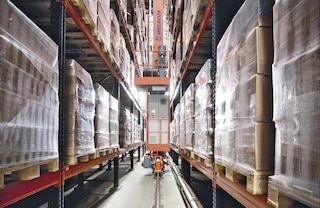

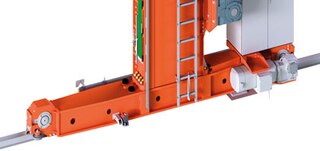

Apatinis kreipiamasis pagrindas
Tai dėžės formos konstrukcija, turinti varomąjį ratą ir laisvąjį ratą. Jie leidžia automatiniam aukštųjų stelažų krautuvui padėklams judėti išilgai tako.

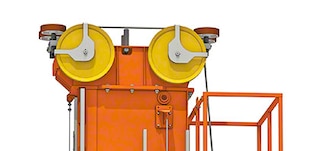

Viršutinis kreipiamasis pagrindas
Užtikrina automatinio aukštųjų stelažų krautuvo padėklams stabilumą ir slopina triukšmą bei vibraciją, atsirandančią krautuvui važiuojant dideliu greičiu.
Takų įranga
Takuose yra įrengti apatiniai kreipiamieji bėgiai, viršutiniai kreipiamieji bėgiai, saugos įranga, elektros tiekimo, duomenų perdavimo ir padėties nustatymo sistemos.

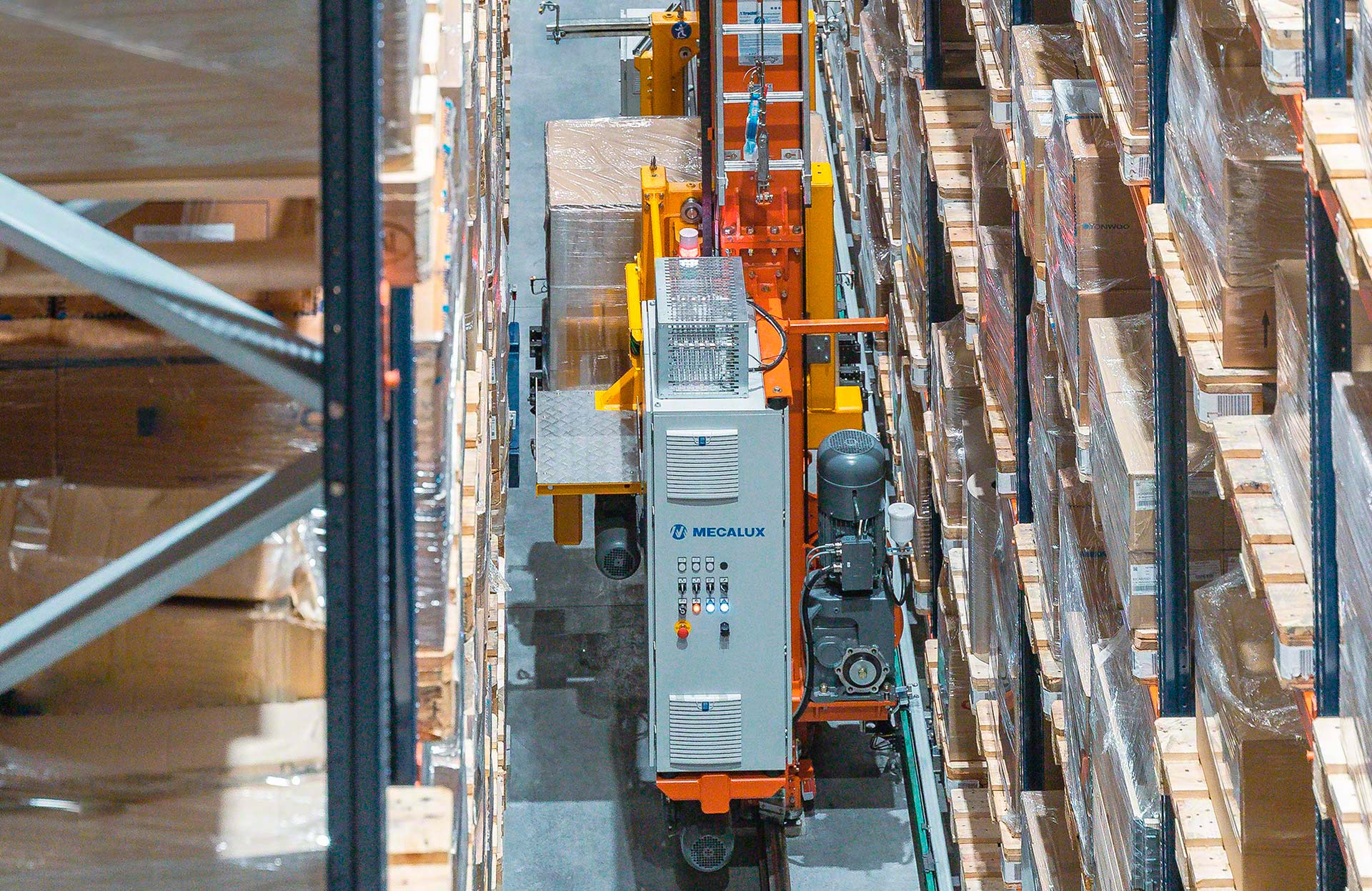

Elektros spinta
Šalia strypo esanti elektros energijos tiekimo įranga aprūpina automatinį aukštųjų stelažų krautuvą padėklams elektros energija.

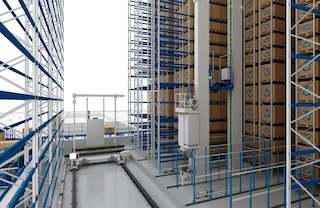

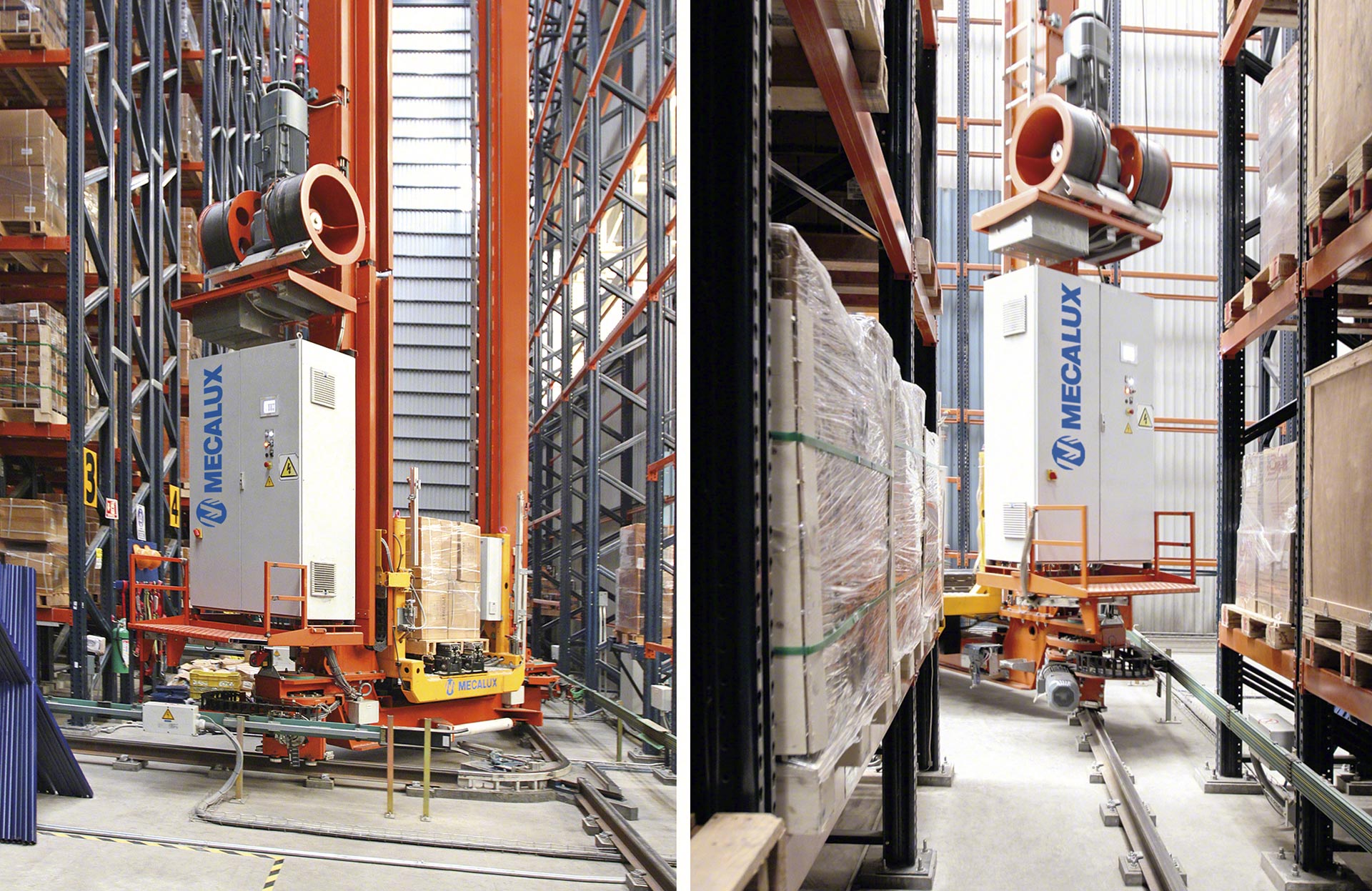

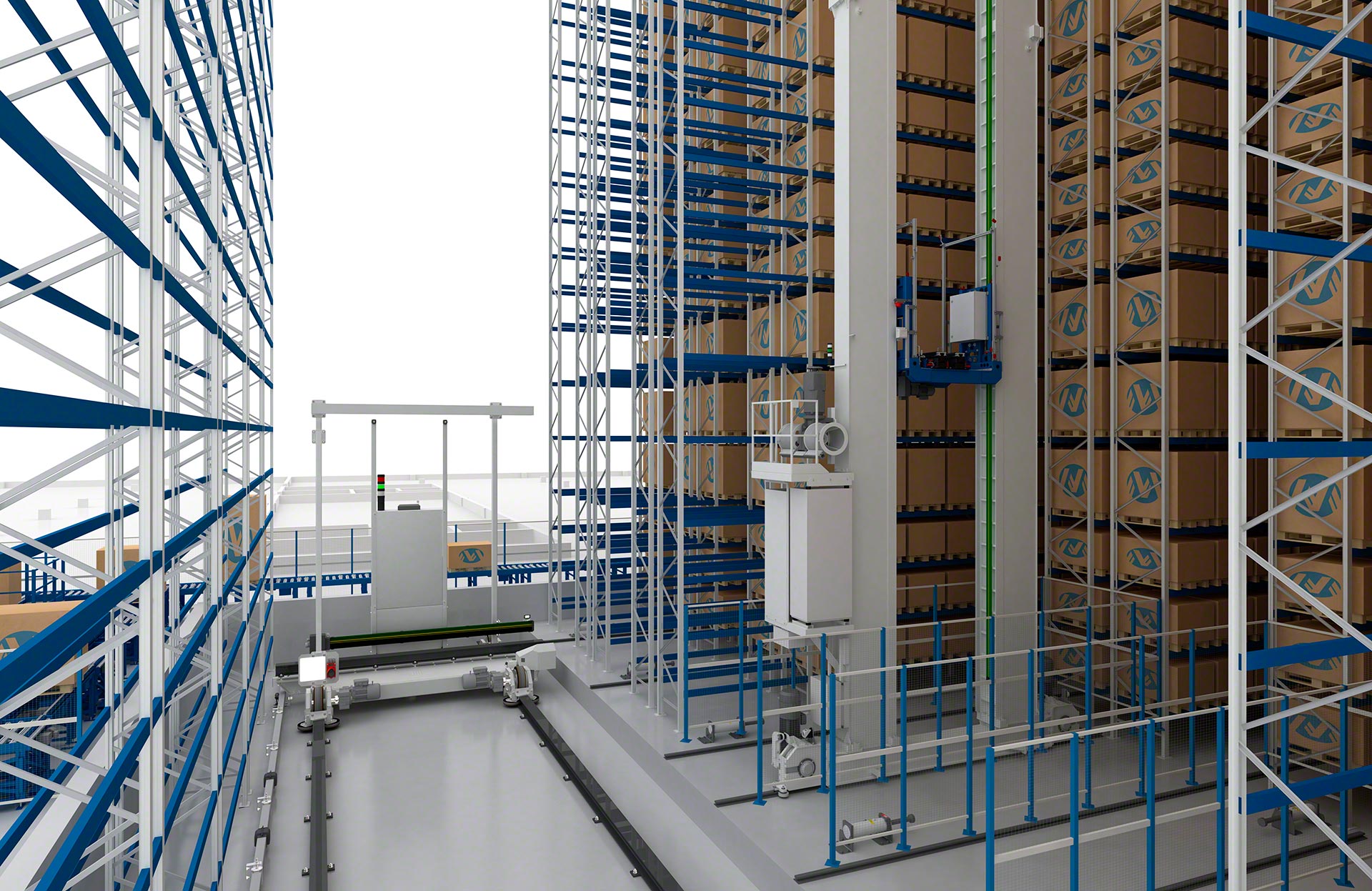

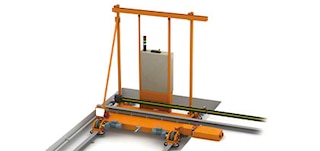

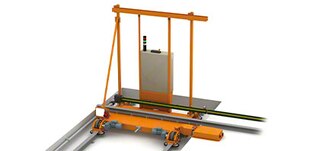

Perkėlimo tiltas
Tai dalis, atsakinga už automatinio aukštųjų stelažų krautuvo padėklams perkėlimą iš vieno tako į kitą patalpose, kuriose reikia atlikti tokį veiksmą. Automatinis aukštųjų stelažų krautuvas padėklams pats užima vietą ant tilto, ant kurio jis įtvirtinamas. Paskui jis juda šonine kryptimi į paskirties taką, kuriame vyksta perkėlimo procesas.

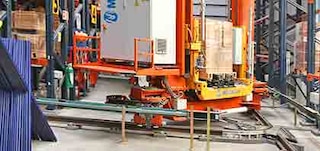

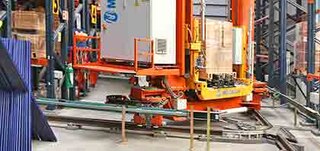

Lenkta bėgių sistema
Tai alternatyvus sprendimas perkėlimo tiltui, kai automatinis aukštųjų stelažų krautuvas padėklams pereina iš vieno tako į kitą naudodamasis geležinkelio tipo perjungikliu.

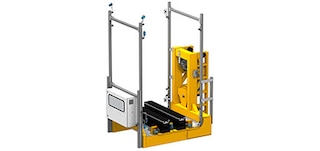

Viengubo gylio teleskopinės šakės
Šis tvarkymo mechanizmas sandėliuoja ir paima padėklus viengubuose stelažuose.

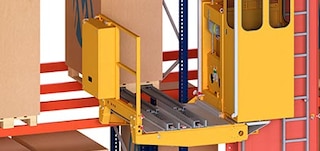

Dvigubo gylio teleskopinės šakės
Ši ištraukimo sistema naudojama padėklams sukrauti ir iškrauti iš dvigubo gylio stelažų.

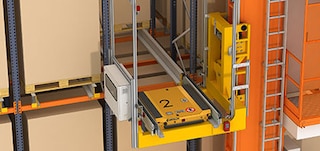

Padėklų vežimėlių Pallet Shuttle sistema
Autonominis Shuttle transportinis vežimėlis gali pakelti, pervežti ir padėti padėklus labai ilgiuose kanaluose. Platforma yra pritaikyta Pallet Shuttle sistemai ir turi variklines grandines, skirtas perkelti padėklus iš įvežamųjų ir išvežamųjų konvejerių.

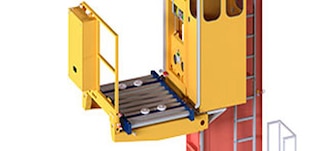

Integruotas konvejeris
Tai yra ištraukimo sistema, kurią sudaro platforma su varikliniais ritiniais, ir kuri yra naudojama automatiniuose aukštųjų stelažų krautuvuose padėklams, tiekiančiuose prekes į padėklų srauto stelažus.

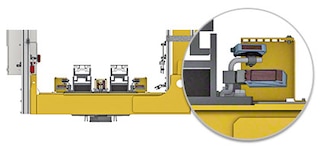

Keliamosios platformos saugos įranga
Platforma turi keletą saugos elementų: fotoelementus (maksimalios apkrovos matmenims patikrinti, tuščioms vietoms surasti ir sijų tiksliai padėčiai nustatyti), apkrovos jutiklius, skirtus per dideliam svoriui nustatyti, šakių ir apkrovos centravimo tikrinimo sistemą bei internetinę kamerą.

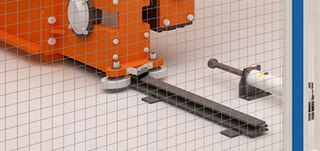

Saugos įranga takuose
Take yra įvairių saugos elementų, įskaitant automatinio aukštųjų stelažų krautuvo padėklams saugaus greičio valdymo įrenginius. Be to, hidrauliniai buferiai, įrengti takų galuose, yra skirti sugerti bet kokį galimą automatinio aukštųjų stelažų krautuvo padėklams smūgį.

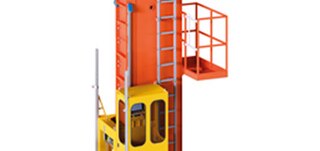

Saugios techninės priežiūros elementai
AS/RS sistemų automatiniuose aukštųjų stelažų krautuvuose padėklams yra įvairūs saugos įrenginiai, palengvinantys atlikti techninės priežiūros darbus. Jie apima kabiną, tvirtinimo taškus, saugos lyną, prie kurio tvirtinama operatoriaus saugos diržų sistema naudojant kopėčias, ir techninės priežiūros platformas.

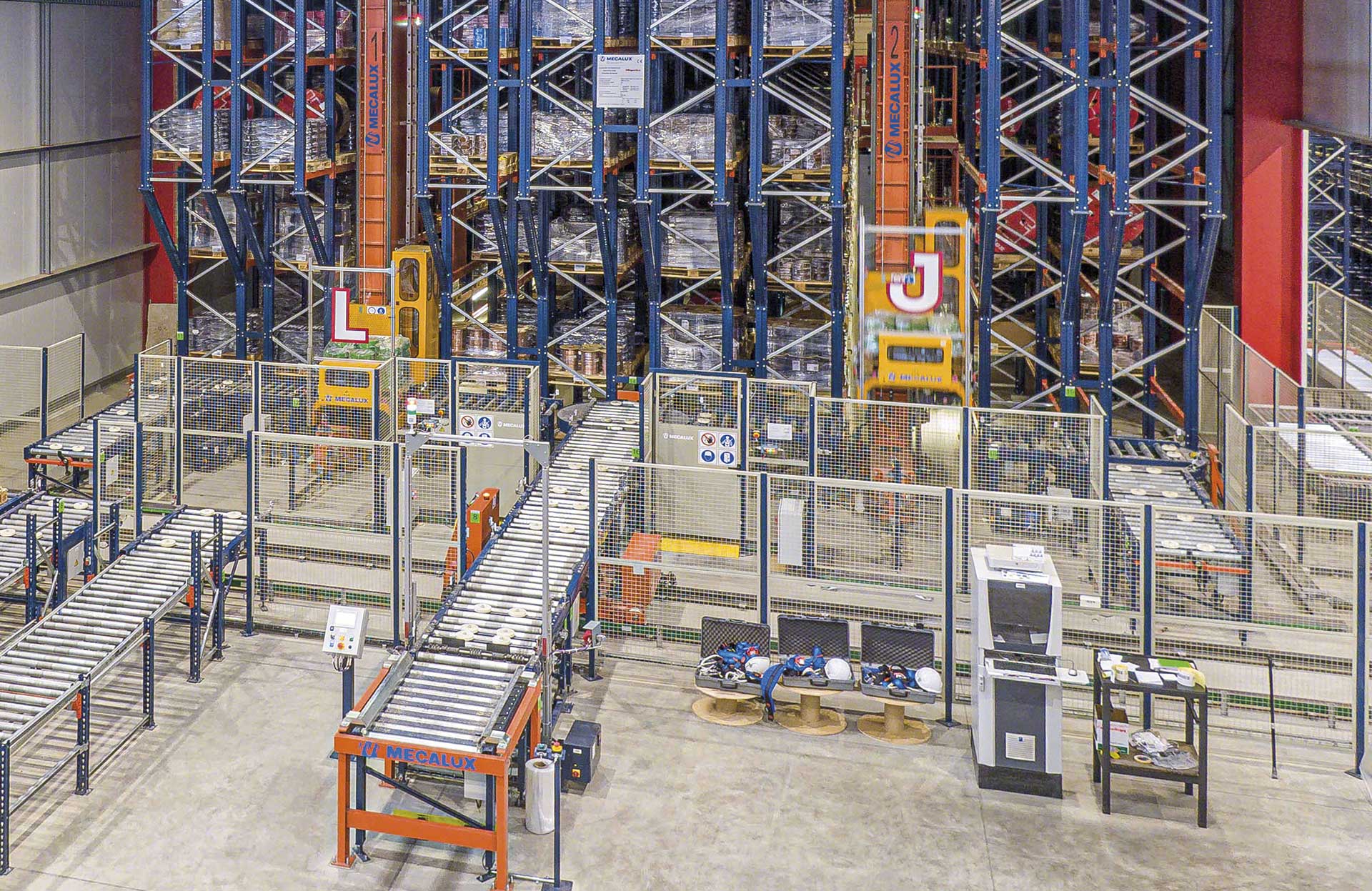

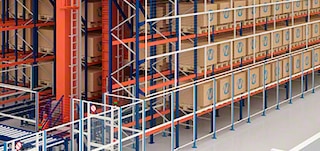

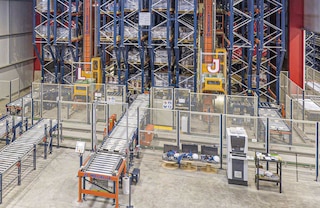

Saugos atitvarai ir saugos tinklai
Perimetro atitvarais apibrėžiama automatinių aukštųjų stelažų krautuvų padėklams darbo zona sukuriant apsaugotą erdvę AS/RS operacijoms. Apsaugos nuo kritimo tinklai dengia lentynų šonus, esančius transportavimo zonų pusėje – taip užkertamas kelias nelaimingiems atsitikimams, kuriuos gali sukelti krentantys kroviniai.

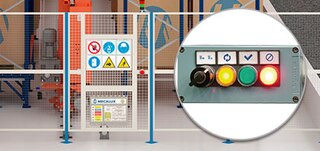

Prieigos kontrolė
Prieigos durys ir mygtukų skydeliai leidžia saugiai patekti į takus, kad būtų galima atlikti techninės priežiūros darbus. Mygtuko skydelis turi apsaugomąją blokavimo padėtį, o prieigos prie tako procedūra atliekama pagal suderintą standartą UNE-EN528.

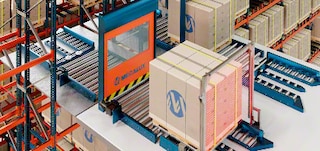

Šviesos užuolaidos ir greitaeigės durys
Šie elementai neleidžia žmonėms patekti į vidų per konvejerio linijų padėklų įvežimo ir išvežimo taškus. Durys atsidaro tik tada, kai padėklas įvažiuoja į AS/RS arba išvažiuoja iš jo. Šviesos užuolaidos atskiria, ar pro prieigos tašką praeina krovinys, ar žmogus.

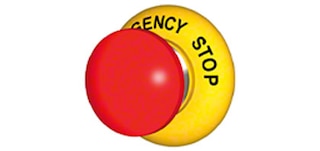

Avarinio stabdymo sistema
Ši sistema sustabdo aukštųjų stelažų krautuvo padėklams veiksmus. Ji įjungiama standartiniais mygtukais, esančiais rankinio valdymo padėtyse ir tam tikrose AS/RS vietose.
Katalogai
DUK
Aukštųjų stelažų krautuvas padėklams yra visiškai automatinė mašina, skirta prekėms saugoti ir išimti iš įvairių stelažų sistemos vietų.
Sandėlio automatizavimas naudojant stelažų krautuvus padėklams suteikia daug pranašumų. Tarp jų – padidėjęs produktyvumas, saugus ir patikimas darbas, klaidų šalinimas ir turimos erdvės optimizavimas, nes šie krautuvai gali dirbti dideliame aukštyje itin siauruose takuose. Žinoma, pradinė investicijos į automatines paletinių stelažų sistemas yra didesnės nei į įprastas sandėliavimo sistemas. Tačiau, dėl automatizavimo padidėjęs veiklos pajėgumas ir sumažėjusios veiklos sąnaudos (pavyzdžiui, susijusios su krovimo įranga) greitai atperka investicijas.

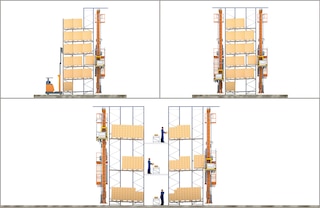

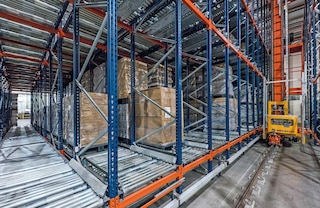

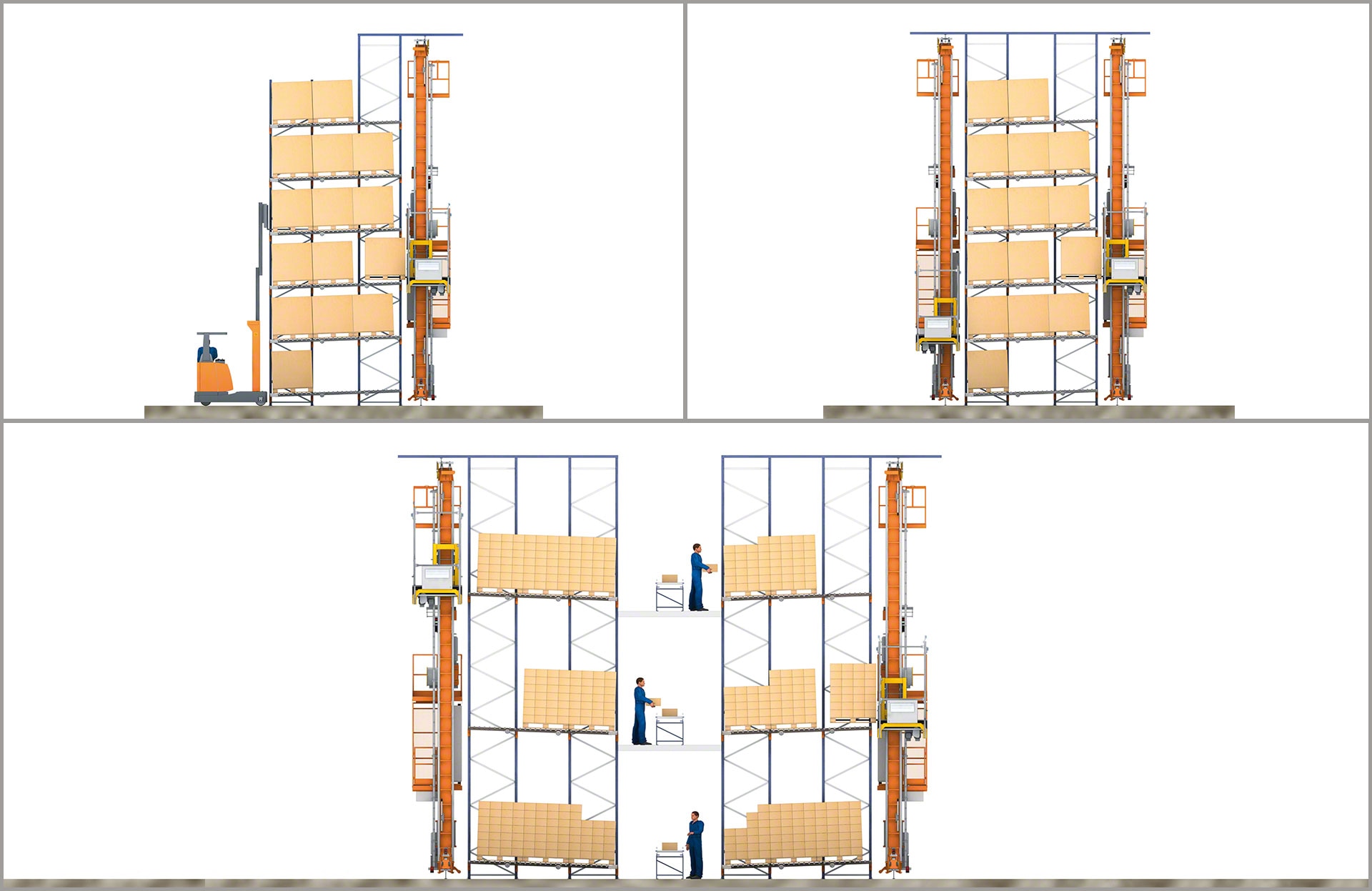

„Mecalux“ krautuvus galima naudoti esant viengubo arba dvigubo gylio stelažams, padėklų srauto stelažams arba automatizuotai padėklų pervežimo Shuttle sistemai.
„Mecalux“ trikrypčiai automatiniai stelažų krautuvai padėklams padeda greitai ir ekonomiškai automatizuoti reguliuojamus iki 14 m aukščio paletinius stelažus. Tai reiškia, kad šias mašinas galima integruoti į paletinius stelažus, kurie anksčiau buvo valdomi trikrypčiais krautuvais, ir tai galima padaryti nekeičiant stelažų konstrukcijos. Tačiau, norint automatizuoti kitus tradicinių sandėliavimo sistemų tipus, reikia pakeisti esamas struktūras objekte. „Mecalux“ konsultuoja savo klientus dėl AS/RS projektavimo ir įgyvendinimo, kad kuo geriau patenkintų jų poreikius.
Automatiniai aukštųjų stelažų krautuvai padėklams yra naudojami sandėliuojant ir iškraunant ant padėklų sudėtus krovinius. Be to, „Mecalux“ siūlo padėklų krautuvus dėžėms krauti. Šios mašinos, specialiai suprojektuotos naudoti nedidelių krovinių sistemose, gali tvarkyti mažesnius krovinius, pavyzdžiui, dėžes, padėklus ir net padangas.
„Mecalux“ krautuvai yra sukonfigūruoti veikti trimis skirtingais režimais: automatiniu (įprastas veikimo režimas), pusiau automatiniu (specifiniams ir pagalbiniams veiksmams atlikti) ir rankiniu (techninės priežiūros darbams atlikti). Veikdamas automatiniu režimu, krautuvas vykdo komandas, kurias gauna iš WMS programinės įrangos. Pavyzdžiui, veikdamas šiuo režimu, jis atlieka sandėliavimo ir ėmimo operacijas, keičia sandėliavimo vietą ir savarankiškai mokosi surasti AS/RS vietas.
Tai nėra būtina visais atvejais. Įmonėms, kurių prekių apyvarta yra palyginti nedidelė, bet reikia didelio sandėliavimo pajėgumo, vieną krautuvą galima naudoti keliuose takuose. Tokiais atvejais galima įrengti takų keitimo sprendimus (pvz., išlenktą bėgių sistemą arba perkėlimo tiltą), kad krautuvas galėtų veikti skirtinguose takuose. Vis dėlto, norint maksimaliai padidinti AS/RS efektyvumą, idealu naudoti po vieną krautuvą kiekviename take.
Taip. Automatiniai aukštųjų stelažų krautuvai padėklams turi regeneratorius, kurie nusileidimo ir stabdymo manevrų metu susidariusią energiją paverčia elektros energija. Šią elektros energiją naudoja kiti AS/RS elementai, todėl sumažėja elektros energijos sąnaudos.
Visiškai. AS/RS sistemoje prieiga prie vietų, kuriose veikia judanti įranga (t. y. krautuvai, konvejeriai ir pan.), yra tinkamai ribojama tinklinėmis pertvaromis ir saugiomis prieigos durimis.
Taip. Kiekvienai AS/RS sistemai reikia dviejų programų. Viena vertus, sandėlio valdymo sistema (WMS) prižiūri ir kontroliuoja atsargas ir priskiria kiekvienam vienetui krovinio vietą. Kita vertus, sandėlio valdymo sistema (WCS) atsako už judėjimo instrukcijų siuntimą aukštųjų stelažų krautuvui padėklams. „Mecalux“ gali pateikti abi programas.
Automatiniai aukštųjų stelažų krautuvai padėklams gali pasiekti 45 m aukštį.
Didžiausia krautuvo platformos keliamoji galia yra 1500 kg viengubo gylio stelažų atveju ir 1000 kg dvigubo gylio stelažų atveju. Krautuvų modelių, turinčių dvi platformas, keliamoji galia padidėja iki 3000 kg (1500 kg vienai platformai) viengubo gylio stelažų atveju ir iki 2000 kg (1000 kg vienai platformai) dvigubo gylio stelažų atveju.
Automatiniai aukštųjų stelažų krautuvai padėklams gali judėti iki 160 m/min. greičiu.
Neapkrauto aukštųjų stelažų krautuvo padėklams didžiausias keliamasis greitis yra 66 m/min, o apkrauto – 54 m/min.
„Mecalux“ krautuvus galima naudoti esant temperatūrai nuo -30 °C iki +40 °C.
