Trikrypčiai automatiniai stelažų krautuvai padėklams
Sistema, skirta greitai ir paprastai automatizuoti padėklų sandėliavimą. Tobulas sprendimas norint pakeisti trikrypčius krautuvus.
Gaminys
Tai tobulas sprendimas siekiant automatizuoti naują ar esamą sandėlį
Trikrypčiai automatiniai stelažų krautuvai padėklams yra paprasčiausias ir ekonomiškai efektyviausias būdas automatizuoti padėklų sukrovimą ir iškrovimą sandėliavimo stelažuose. Skirtingai nuo kitų stelažų krautuvų, jie gali pakeisti trikrypčius krautuvus esamoje įprastoje sandėliavimo sistemoje ir nereikia atlikti jokių sandėlio plano ar stelažų pakeitimų.

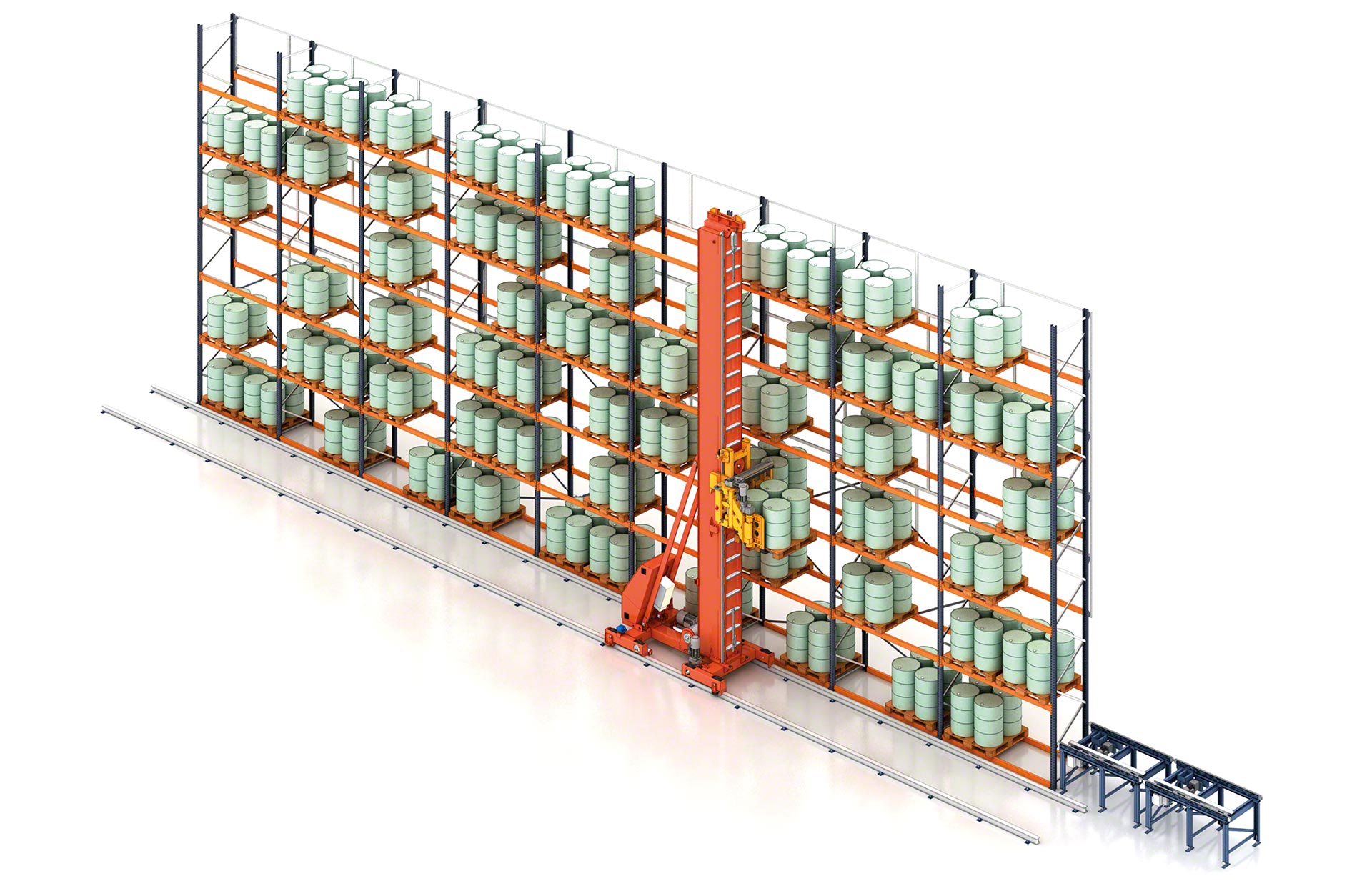

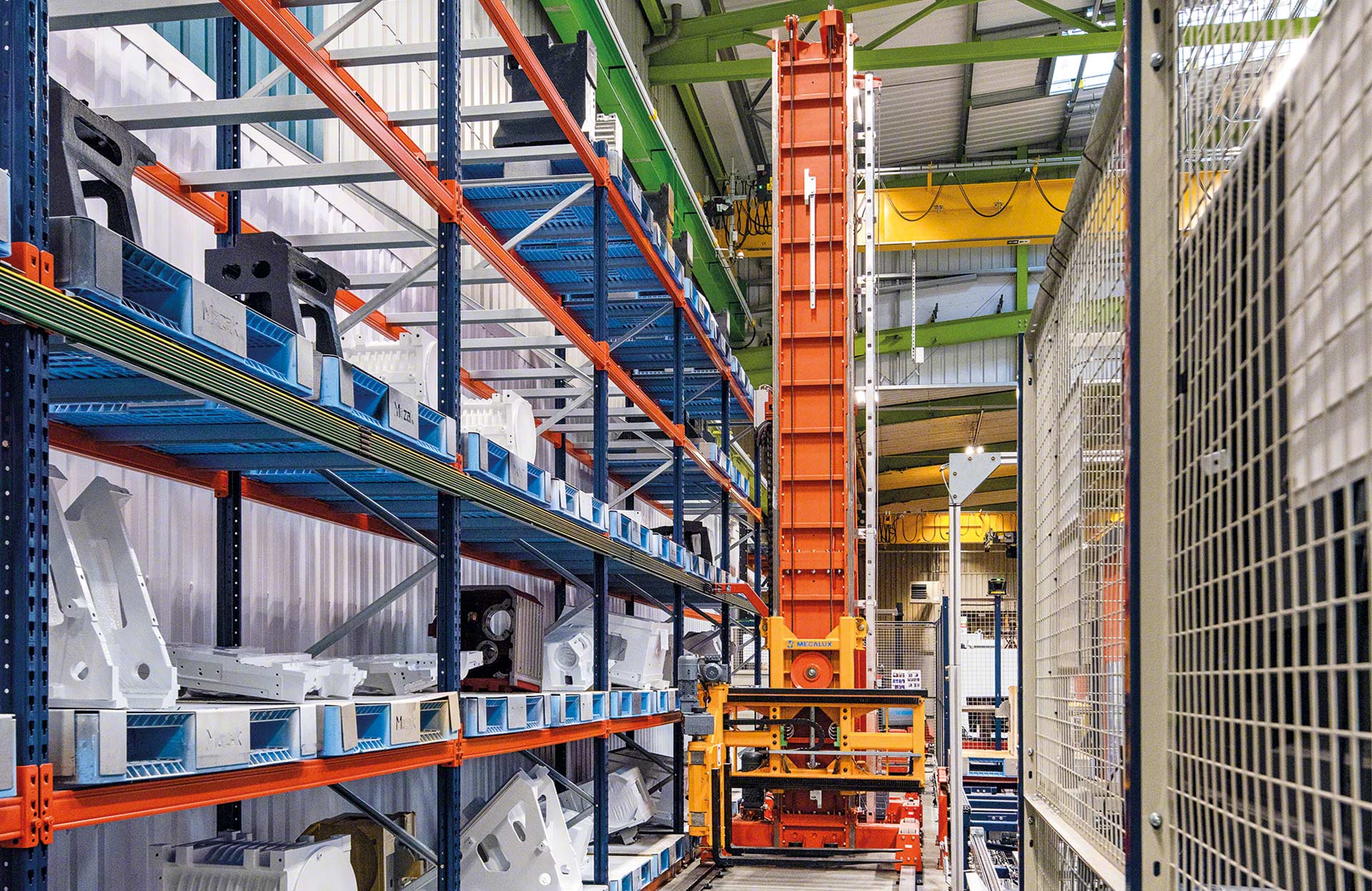

Šiuose stelažų krautuvuose įmontuota trikrypčio ištraukimo sistema. Tai reiškia, kad šakės gali suktis 180° kampu, kad pasiektų padėklus priekyje, kairėje ir dešinėje. Šios mašinos veikia autonomiškai, tvarkydamos padėklus įprastuose stelažuose, kurių aukštis siekia 15 m. Pradėjus jas naudoti, optimizuojamas sandėlio našumas, pašalinamos klaidos ir padidinama sauga.
Trikrypčių automatinių stelažų krautuvų padėklams pranašumai
- Platus pritaikomumas ir paprastas diegimas: trikrypčiai automatiniai stelažų krautuvai padėklams tinkami bet kokioms patalpom, kuriose sumontuoti įprasti padėklų stelažai, o kroviniai tvarkomi trikrypčiais krautuvais.

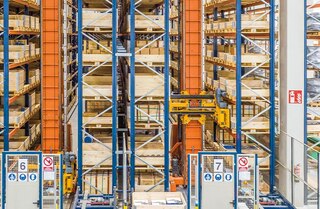

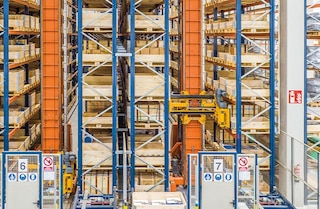

- Didesnis produktyvumas: šios mašinos veikia ištisą parą ir naudojama kombinuotojo ciklo funkcija, užtikrinanti didesnį efektyvumą.

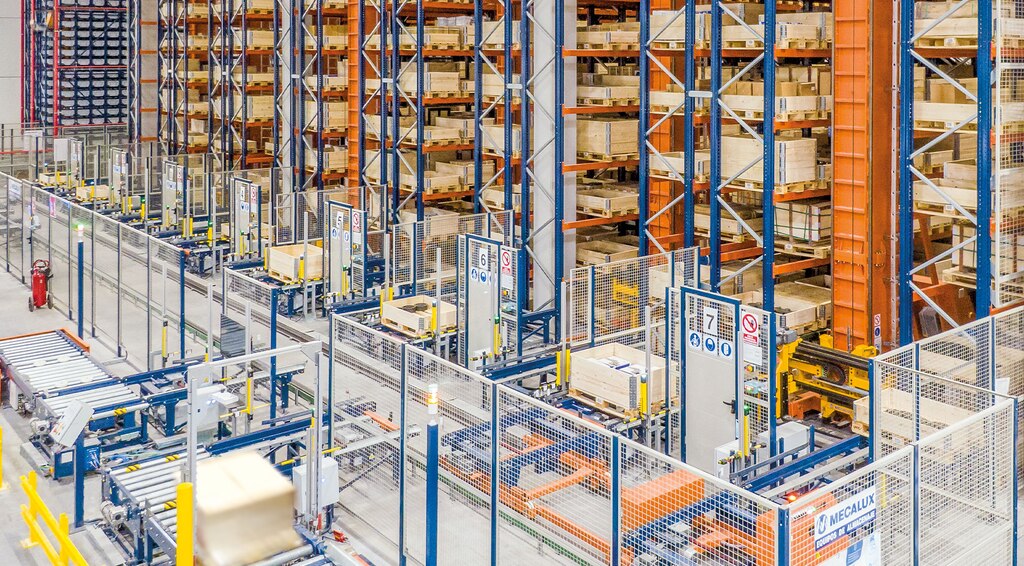

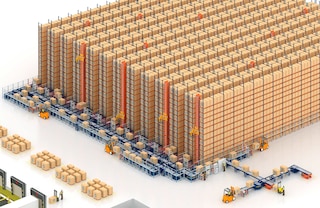

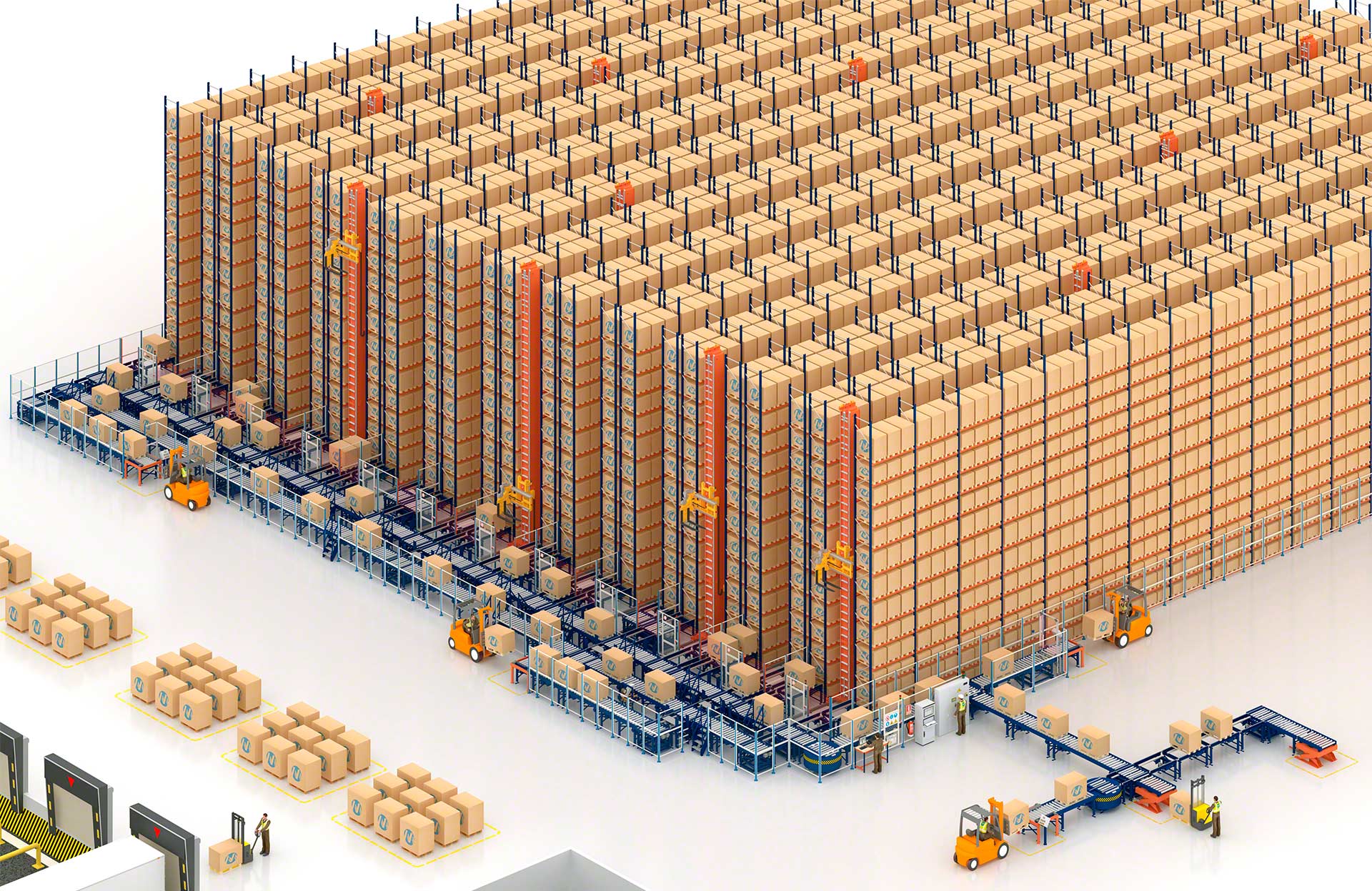

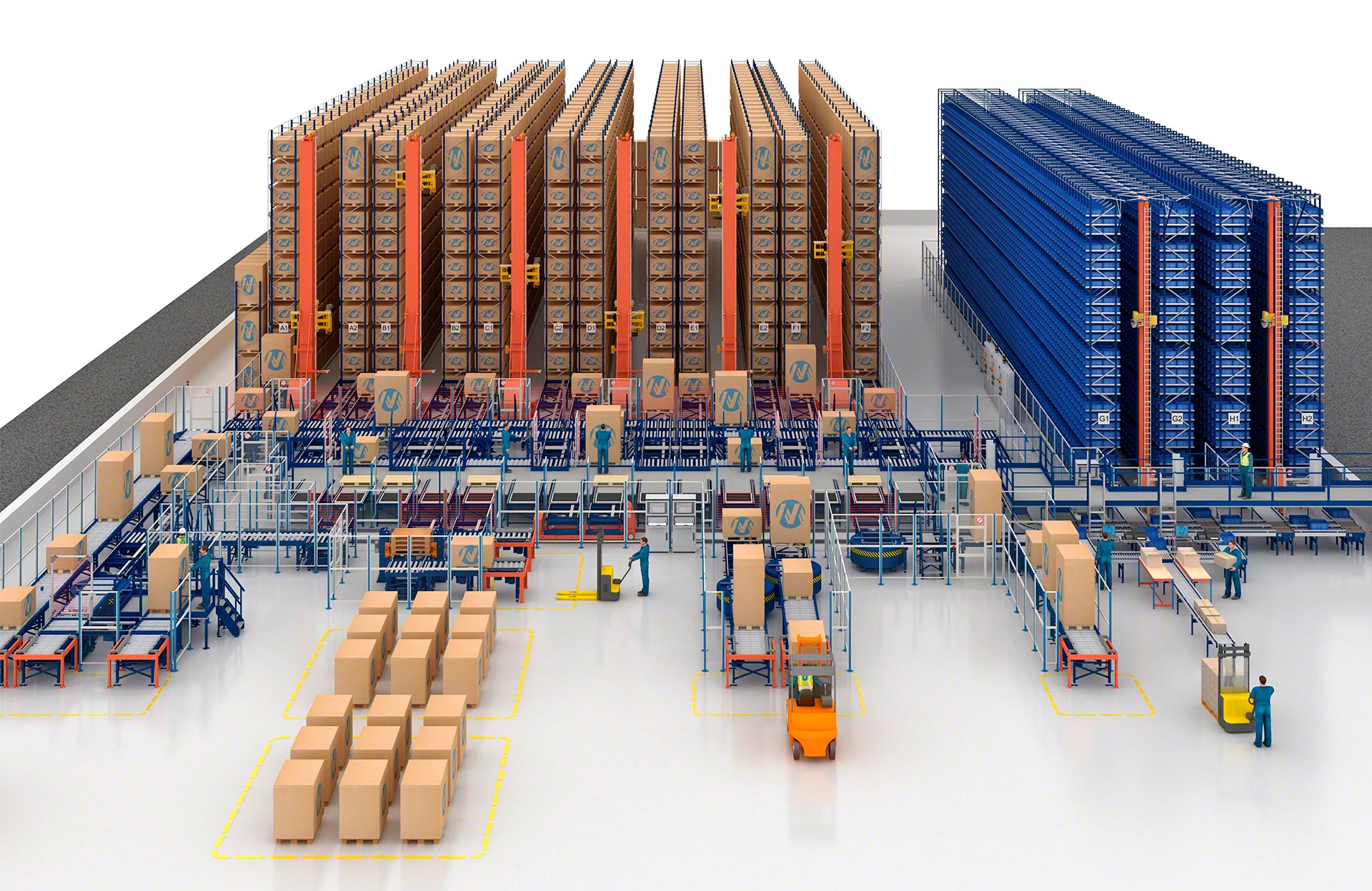

- Visiškas automatizavimas: kai automatiniai stelažų krautuvai integruojami į konvejerines sistemas padėklams, galima pilnai automatizuoti krovinių tvarkymą.

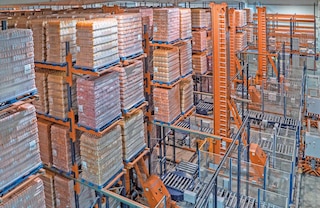

- Maksimaliai išnaudojama turima erdvė; skirtingai nuo kitų stelažų krautuvų, jie veikia nuo grindų lygio ir jiems nereikia viršutinio kreipiamojo pagrindo, todėl galima išnaudoti visą sandėlio aukštį.
- Klaidų skaičiaus sumažinimas: dėl automatizuoto padėklų sukrovimo ir iškrovimo pašalinamos klaidos, kurių kyla krovinius tvarkant rankiniu būdu.
- Padidinta sauga: pakeitus šakinius krautuvus stelažų krautuvais, ženkliai padidinama darbo sauga.
- Visapusiškas sprendimas: „Mecalux“ projektuoja, gamina, montuoja ir perduoda eksploatuoti ne tik konvejerį, sandėlio valdymo bei sandėlio kontrolės sistemą, bet ir stelažų krautuvus.
Padidinome sandėlio procesų efektyvumą ir pagerinome darbo vietos saugą
Trikrypčių automatinių stelažų krautuvų padėklams taikymo sritys

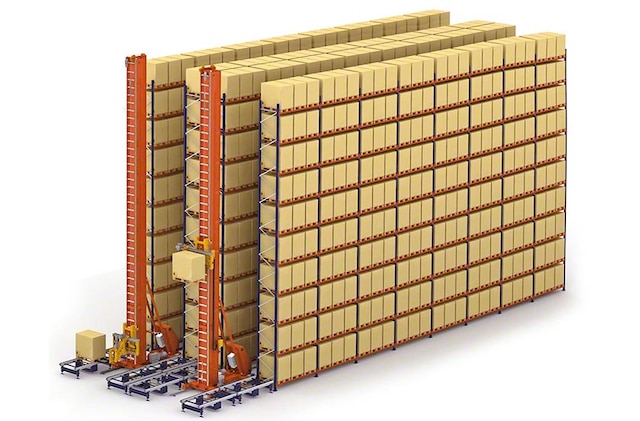

Automatinio sandėliavimo sprendimas iki 15 m aukščio sandėliams
Trikrypčiai automatiniai stelažų krautuvai padėklams yra sandėliavimo sprendimas, sukurtas tam, kad būtų galima greitai ir ekonomiškai efektyviai automatizuoti įvairias įprastas patalpas.

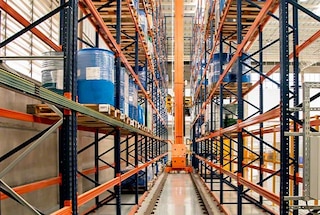

Sandėliai, kuriuose naudojami trišakiai krautuvai
Tai yra tobulas sprendimas, nes naudojant trikrypčius automatinius stelažų krautuvus padėklams galima automatizuoti patalpas, tvarkomas trikrypčiais keltuvais, nekeičiant esamų stelažų ar tarpueilio pločio.

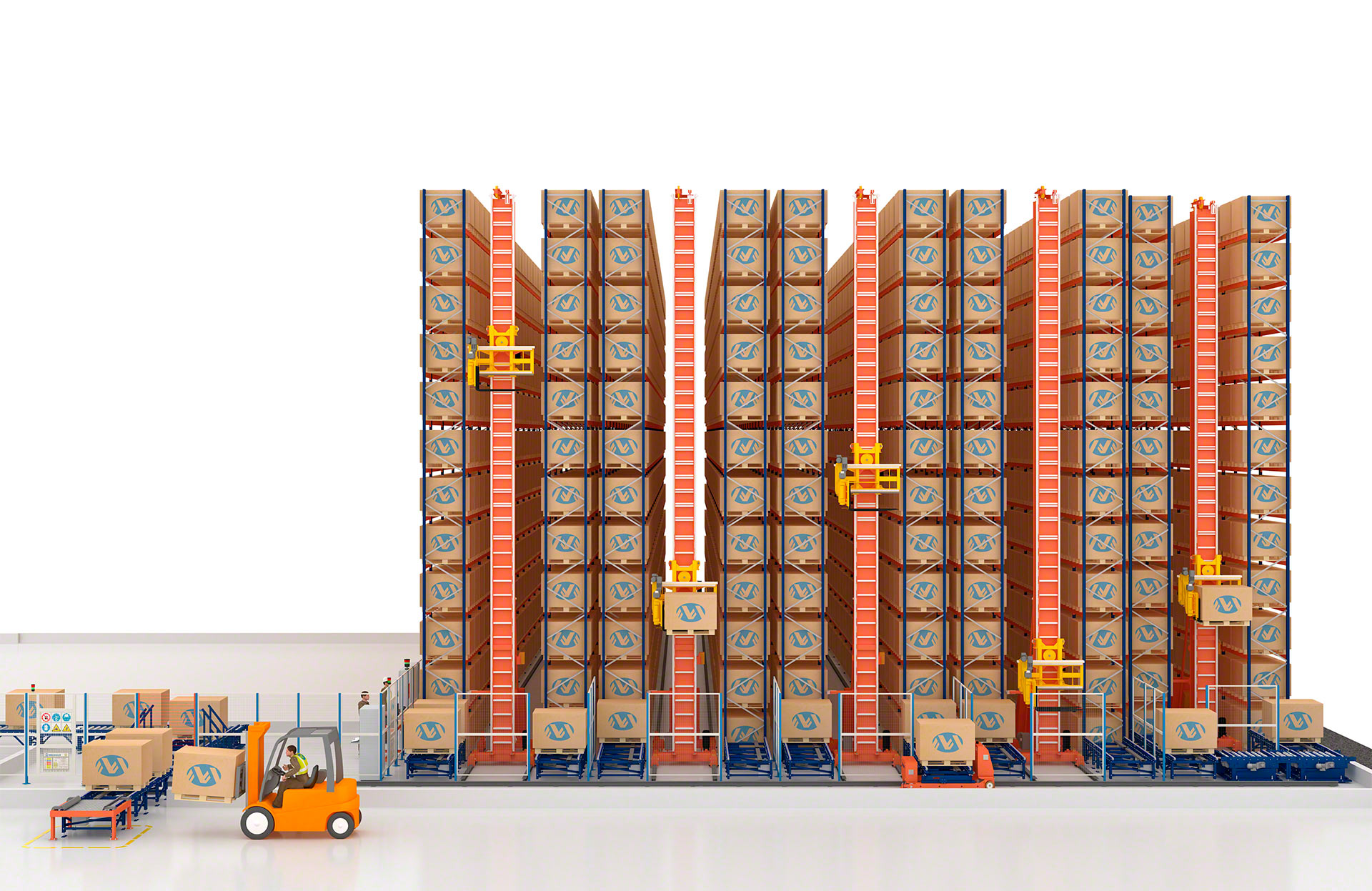

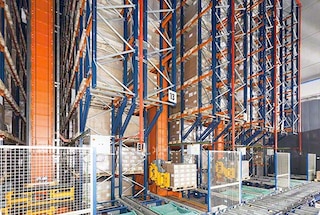

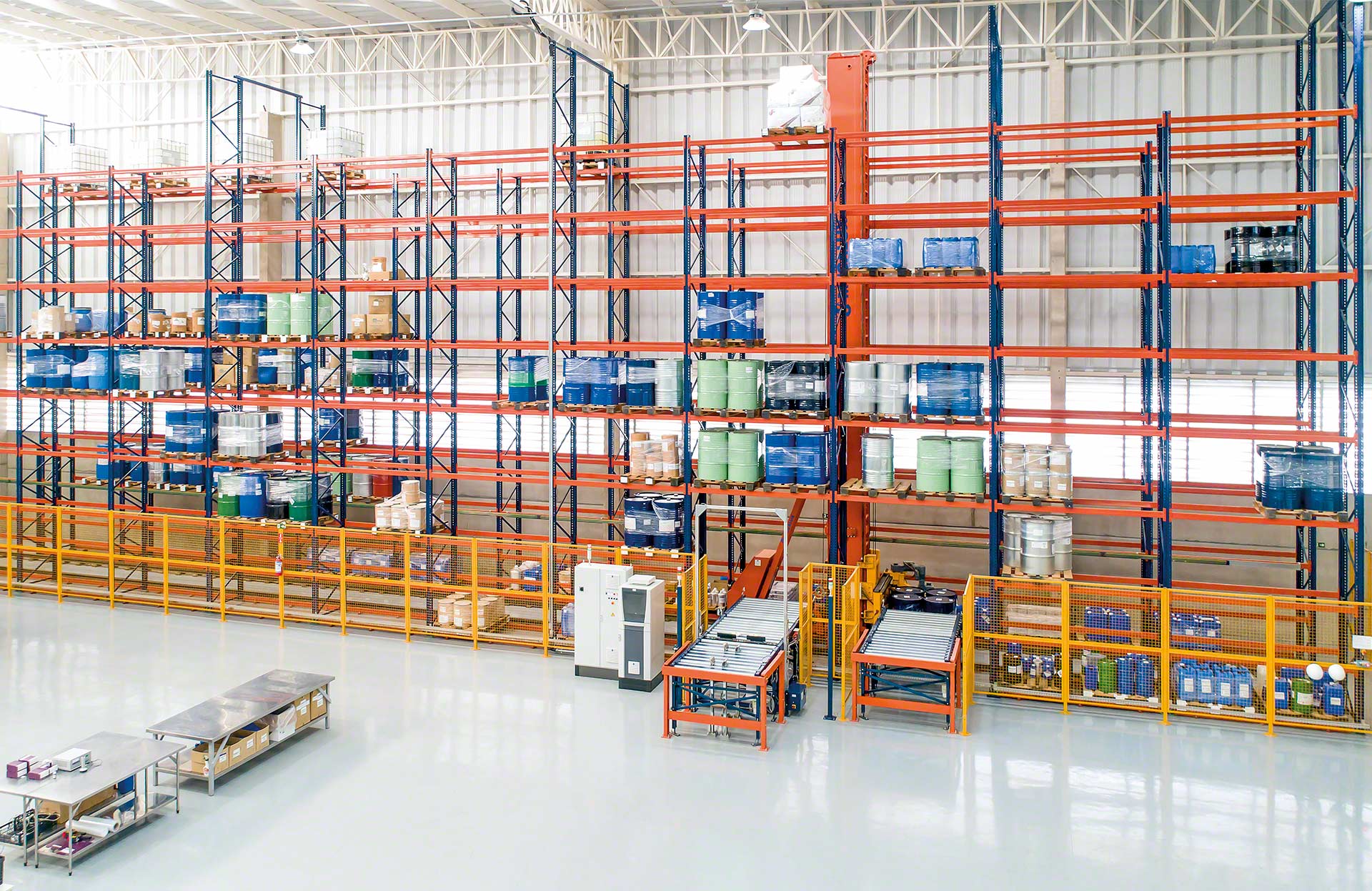

Patalpos, kuriose sumontuoti iki 15 m aukščio stelažai
Šios mašinos pritaikomos skirtingų tipų naujai pastatytų automatizuotų sandėlių, kuriuose įrengti iki 15 m aukščio stelažai, poreikiams.

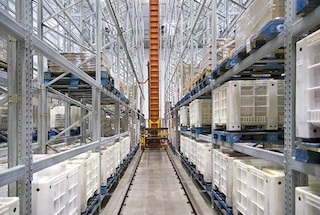

Šaltieji sandėliai
Automatinių stelažų krautuvų veikimo temperatūros diapazonas yra nuo 0 °C iki 40 °C, todėl jie tinkami montuoti patalpose, kuriose palaikoma teigiama žema temperatūra.
Kaip veikia trikryptis automatinis stelažų krautuvas padėklams
Sprendimas, kurį naudojant visiškai automatizuojamas ant padėklų sudėtų krovinių sukrovimas ir iškrovimas
Trikrypčiai stelažų krautuvai padėklams gali atlikti tris skirtingus judesius: išilginį (važiuoja tarpueiliu), vertikalų (pakelia ir nuleidžia krovinius) ir judėjimą į gylį, kai trikryptės šakės įstumiamos į stelažą sukraunant ir iškraunant padėklus.

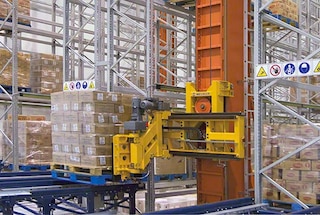

Padėklo paėmimas

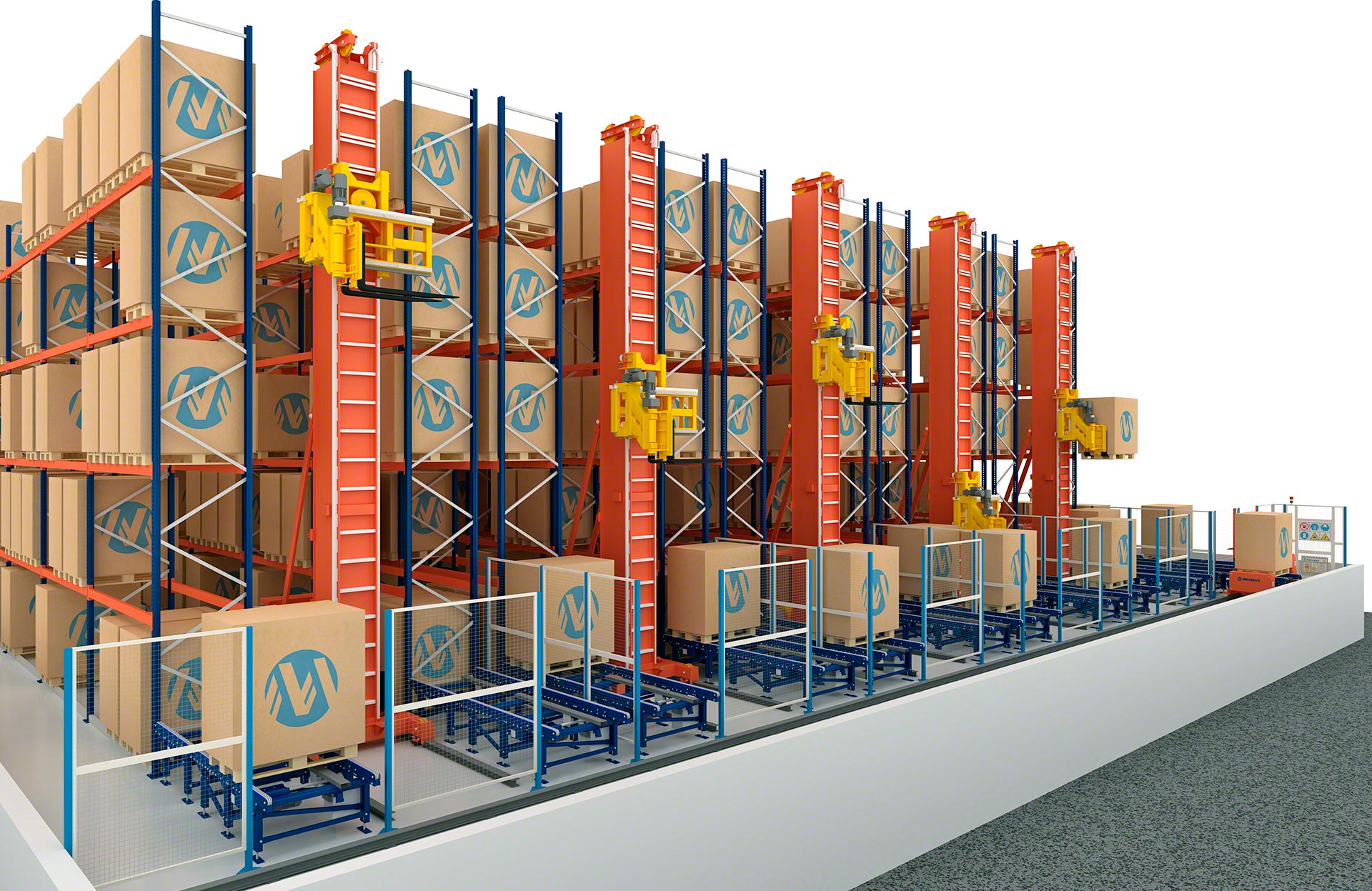

Automatinio stelažų krautuvo ištraukimo sistema paima padėklą tarpueilio gale nuo konvejerio arba paėmimo ir padėjimo (PP) punkto.

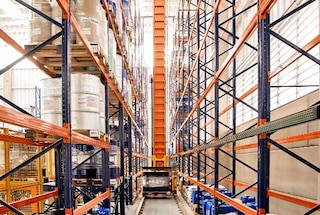

Judėjimas tarpueiliu
Tam, kad transportuotų padėklą į sandėlio valdymo sistemos (SVS) paskirtą vietą, stelažų krautuvas važiuoja sandėlio tarpueiliu, vienu metu atlikdamas važiavimo (tiesiaeigio) ir kėlimo judesius.

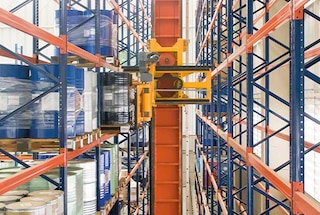

Padėklo padėjimas
Mašinai pasiekus paskirtą vietą, trikryptės šakės įstumia padėklą į stelažą ir padeda jį.

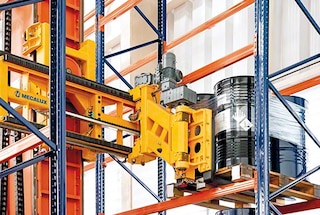

Kito padėklo ištraukimas
Padėjęs padėklą, stelažų krautuvas važiuoja į kitą vietą, kad išimtų naują padėklą. Ši operacija vadinama kombinuotuoju ciklu.

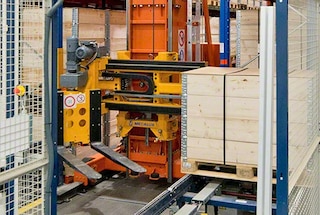

Padėklo išvežimas
Stelažų krautuvas važiuoja iki tarpueilio galo ir padeda ištrauktą padėklą ant išvežančiojo konvejerio arba PP punkto.
Atsiliepimai
Atvejų analizė
„IKEA Components“ automatizuoja sandėlį Malackuose, nesutrikdydama veiklos
Įmonė „IKEA Components“, kuri specializuojasi baldų priedų ir dalių pakavimo bei pristatymo srityje, automatizuoja savo sandėlį Malackuose (Slovakija). Be Easy WMS, „Mecalux“ kiekviename iš 12 sandėlio tarpueilių įrengė trikrypčius automatinius stelažų krautuvus padėklams ir konvejerines sistemas padėklams. Skaityti daugiau

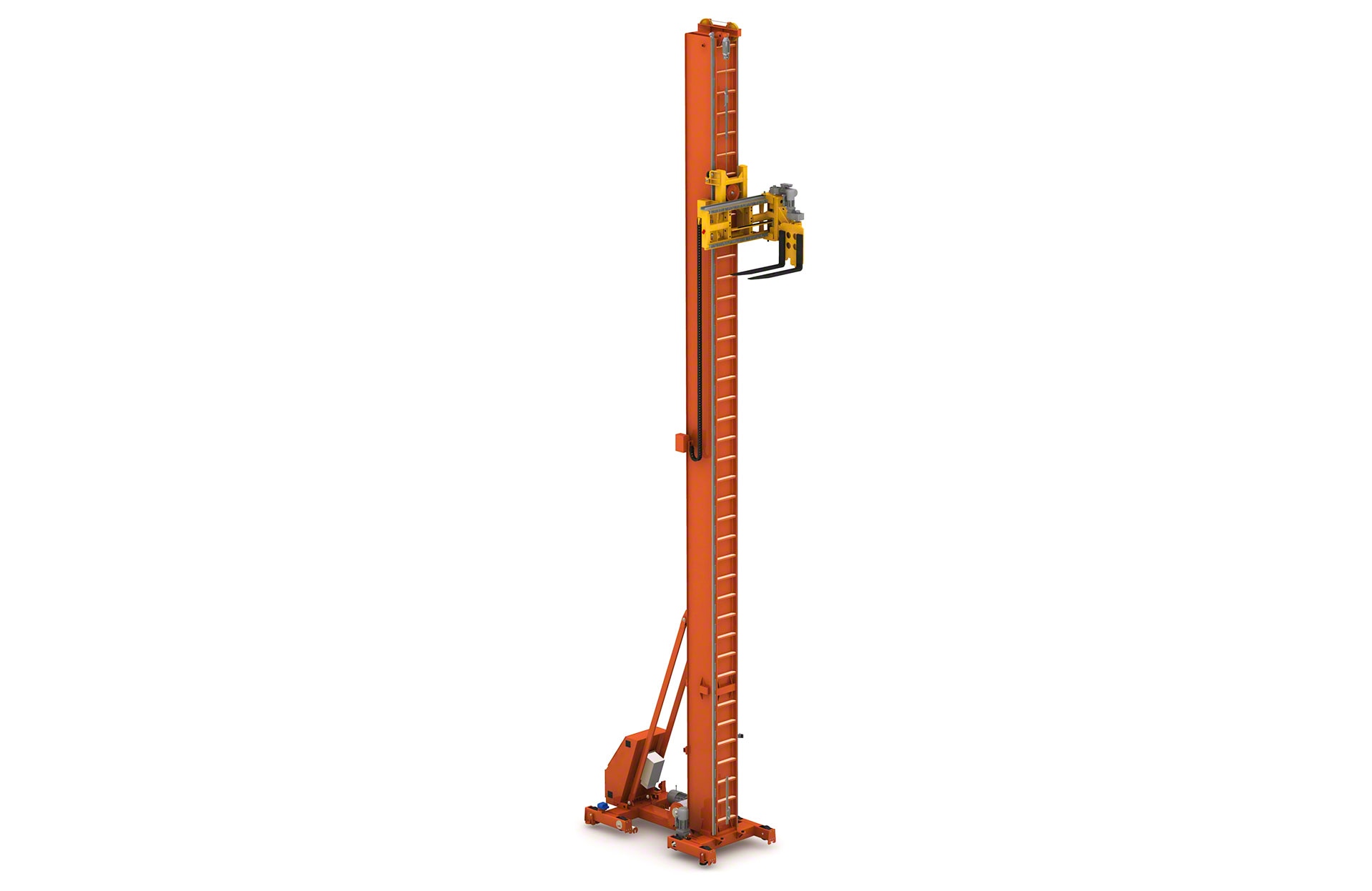

Trikrypčių automatinių stelažų krautuvų padėklams komponentai

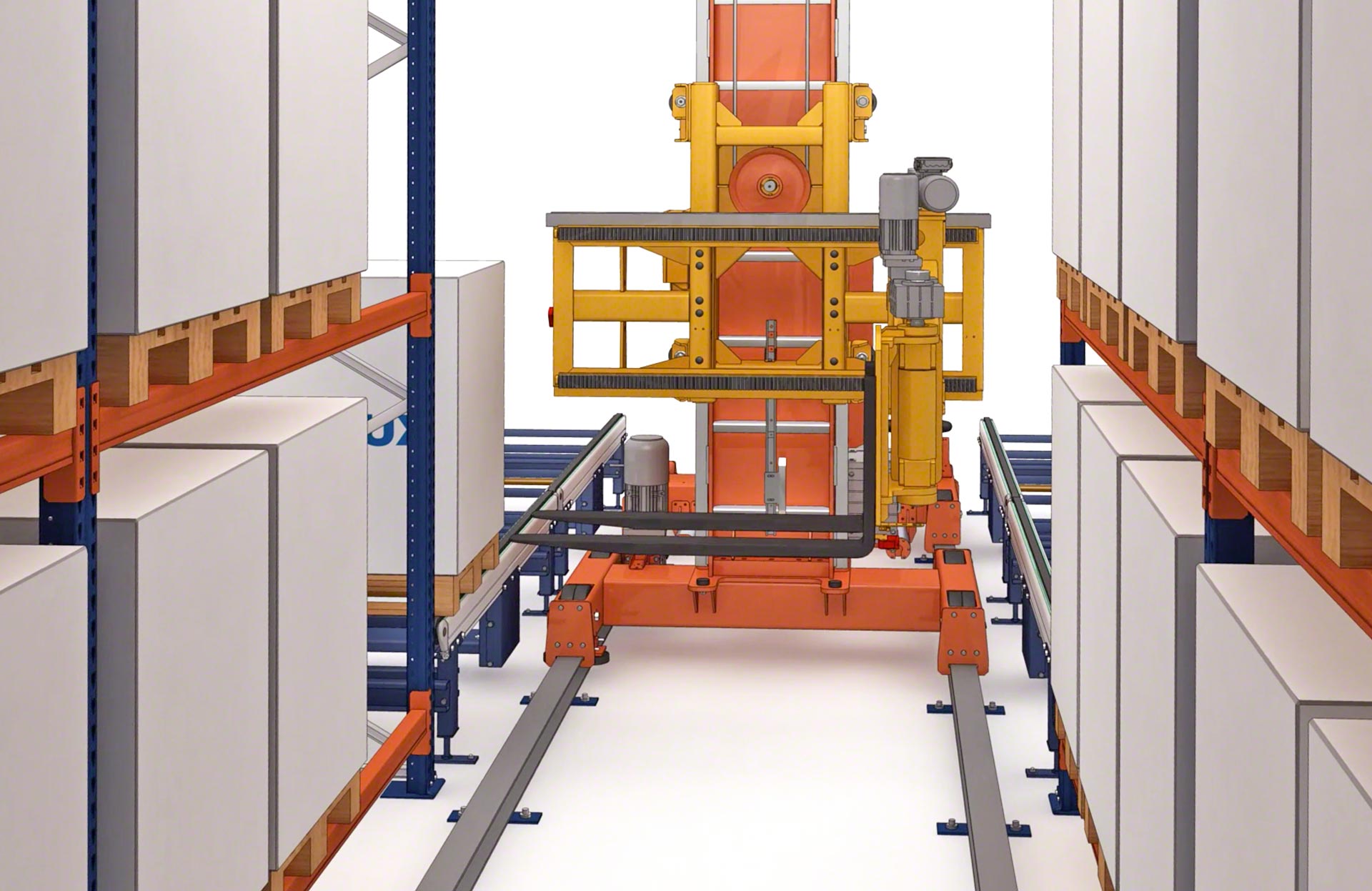

Trikrypčiai automatiniai stelažų krautuvai padėklams iš esmės sudaryti iš trijų komponentų: stiebo, ištraukimo sistemos ir apatinio kreipiamojo pagrindo. Juose taip pat įmontuota elektros sistema ir varikliai. Skirtingai nuo kitų stelažų krautuvų, juose nėra viršutinio kreipiamojo pagrindo, todėl jie paprasčiau įrengiami esamuose sandėliuose.
Mechaniniai komponentai sudaro pagrindinę stelažų krautuvo struktūrą. Naudojant stiebą galima kelti krovinius vertikaliai, apatinis kreipiamasis pagrindas ir bėgeliai užtikrina horizontalų judėjimą, o šakėmis valdomas padėklų įstūmimas bei ištraukimas.
Automatinis stelažų krautuvas energiją gauna iš į krautuvą įmontuotos elektros paskirstymo spintelės. Šioje spintelėje įtaisyti trys varikliai, kiekvienas jų skirtas konkrečiam mašinos judėjimo būdui: vienas – judėti tarpueiliu, antras – vertikalaus kėlimo operacijoms, o trečias – padėklams sukrauti arba iškrauti.

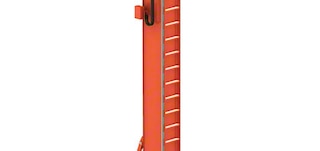

Stiebas
Tai yra pagrindinė vertikali automatinio stelažų krautuvo ašis, palei kurią juda ištraukimo sistema, kad pasiektų skirtingas stelažų padėtis.

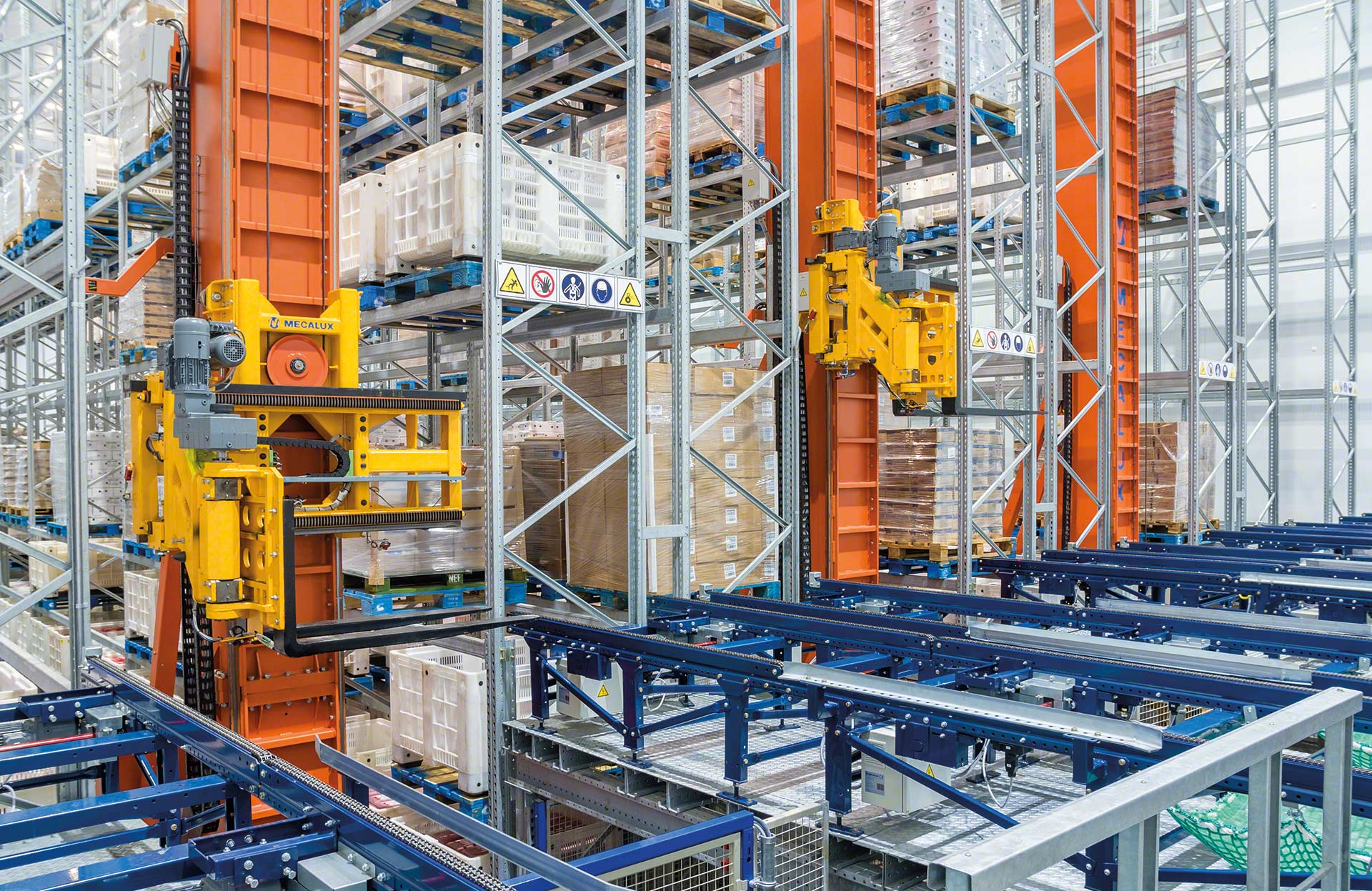

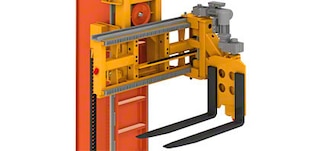

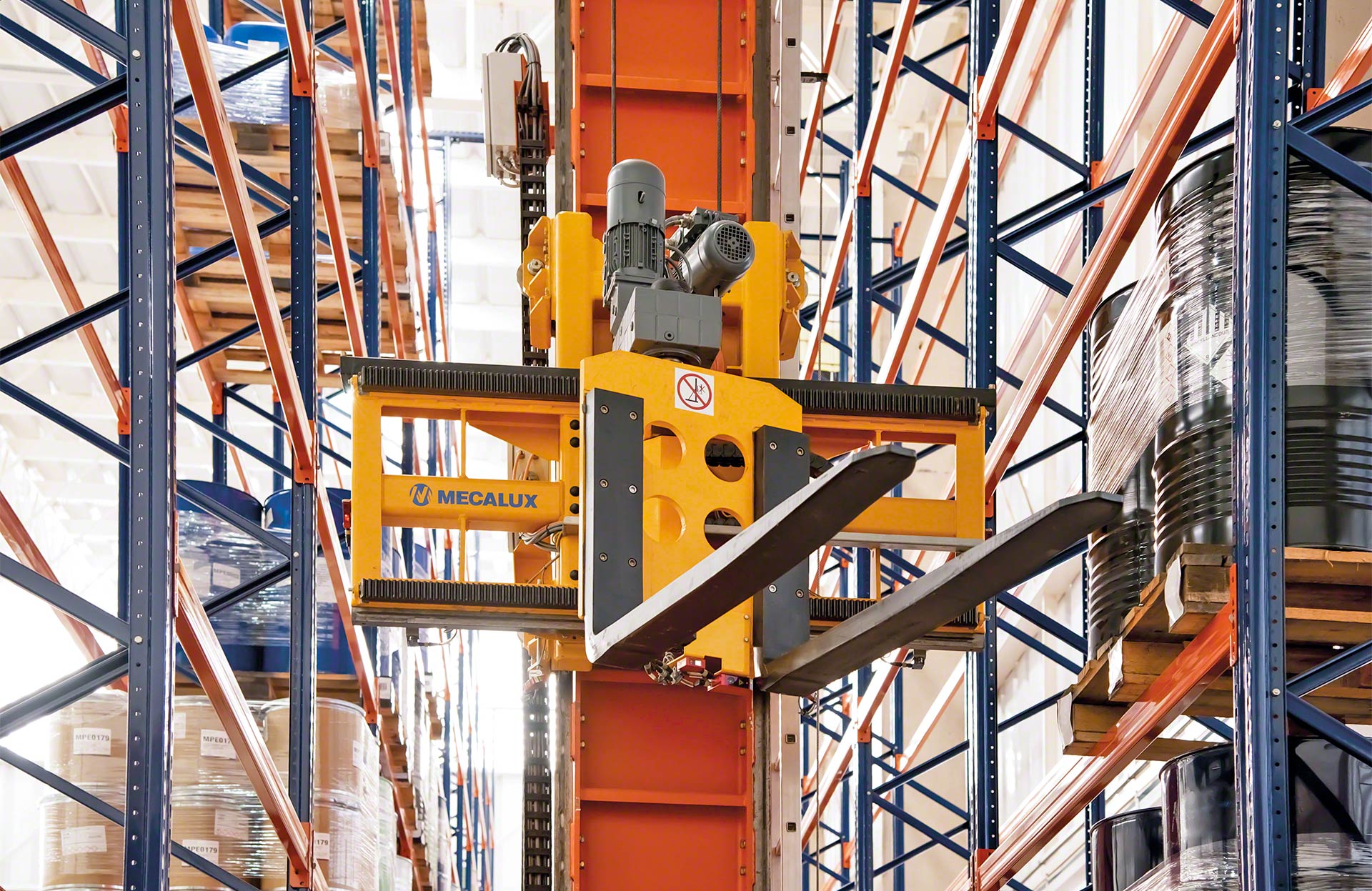

Trikryptės šakės
Ištraukimo sistema, kurioje yra sukamoji galvutė, kurią naudojant galima pasukti padėklą trimis kryptimis: viena – į priekinę padėtį ir dvi – į šonines padėtis.

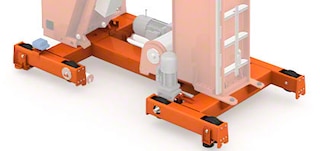

Apatinis kreipiamasis pagrindas
Atraminė konstrukcija, laikanti visą stelažų krautuvą. Ant jo sumontuoti aštuoni ratukai, dėl kurių įrenginys gali važiuoti tarpueiliu.

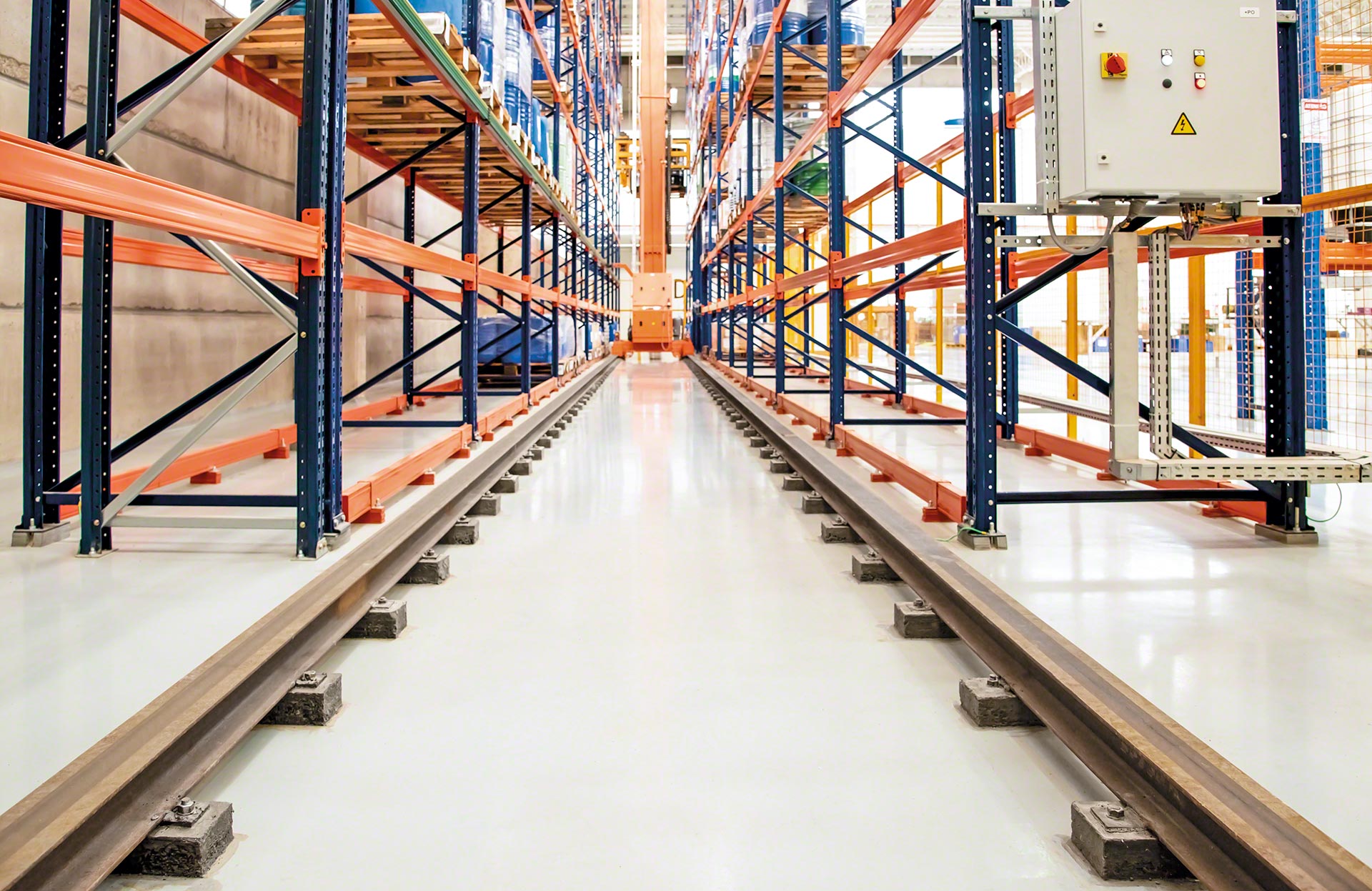

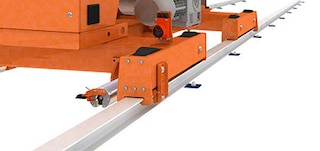

Apatiniai bėgeliai
Lygiagrečių bėgelių, kuriais važiuoja apatinis kreipiamasis pagrindas, pora. Norint juos sumontuoti, nereikia labai lygių grindų.

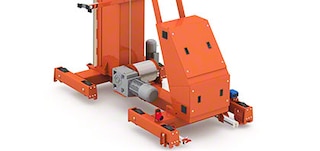

Elektros paskirstymo spintelė
Tiekia stelažų krautuvui elektros energiją, reikalingą, kad jis veiktų.

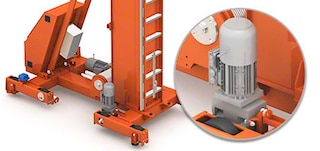

Judėjimo variklis
Verčia apatinį kreipiamąjį pagrindą judėti. Didžiausias trikrypčio automatinio stelažų krautuvo padėklams judėjimo greitis gali siekti 100 m/min.

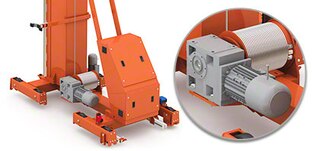

Kėlimo variklis
Priverčia ištraukimo sistemą judėti vertikaliai palei stulpą, kol pasiekia paskirtą stelažo lygį.

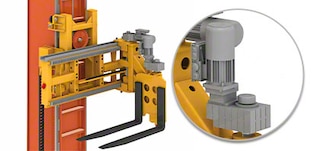

Ištraukimo variklis
Valdo ištraukimo sistemos sukamąją galvutę, kad ją būtų galima nustatyti į tris padėtis: priekinę, į kairę ir į dešinę.
Katalogai
Trikrypčiai automatiniai stelažų krautuvai padėklams
Kaip greitai ir ekonomiškai efektyviai automatizuoti sandėlį
Atsisiųsti
DUK
Trikryptis automatinis stelažų krautuvas padėklams – tai sandėliavimo sprendimas, sukurtas tam, kad būtų galima lengvai automatizuoti įprastas iki 15 m aukščio stelažų sistemas, kurioms paprastai naudojami trišakiai krautuvai. Kadangi trikrypčio automatinio stelažų krautuvo padėklams eksploatavimas yra visiškai automatizuotas, supaprastinamas padėklų sukrovimas bei iškrovimas, sumažėja klaidų ir padidinamas sandėlio produktyvumas.
Panašiai kaip ir trišakiai krautuvai, trikrypčiai stelažų krautuvai padėklams skirti eksploatuoti stelažų sistemose su labai siaurais tarpueiliais. Pagrindinis skirtumas yra jų pilnai autonomiškas veikimas: naudojant stelažų krautuvus padėklams galima pilnai automatizuoti padėklų sukrovimą ir iškrovimą. Kitaip tariant, trikrypčiai stelažų krautuvai padėklams yra patobulinta, pažangesnė trišakių krautuvų versija. Tai paprastas ir ekonomiškai efektyvus pakaitalas, kuriam naudojamas tas pats tarpueilio plotis ir esami stelažai.
Pirmas pagrindinis skirtumas yra ištraukimo sistemos tipas. Į trikrypčius stelažų krautuvus integruotos trikryptės šakės, kurios sumontuotos ant sukamosios galvutės. Dėl to jie gali sukiotis trimis kryptimis, kad pasiektų padėklus: į kairę, dešinę ir į priekį. Skirtingai nuo šių krautuvų, su kitais stelažų krautuvais padėklams paprastai naudojama ištraukimo sistema, sudaryta iš teleskopinių šakių, kurios sukiojasi tik dviem kryptimis – į kairę ir į dešinę.

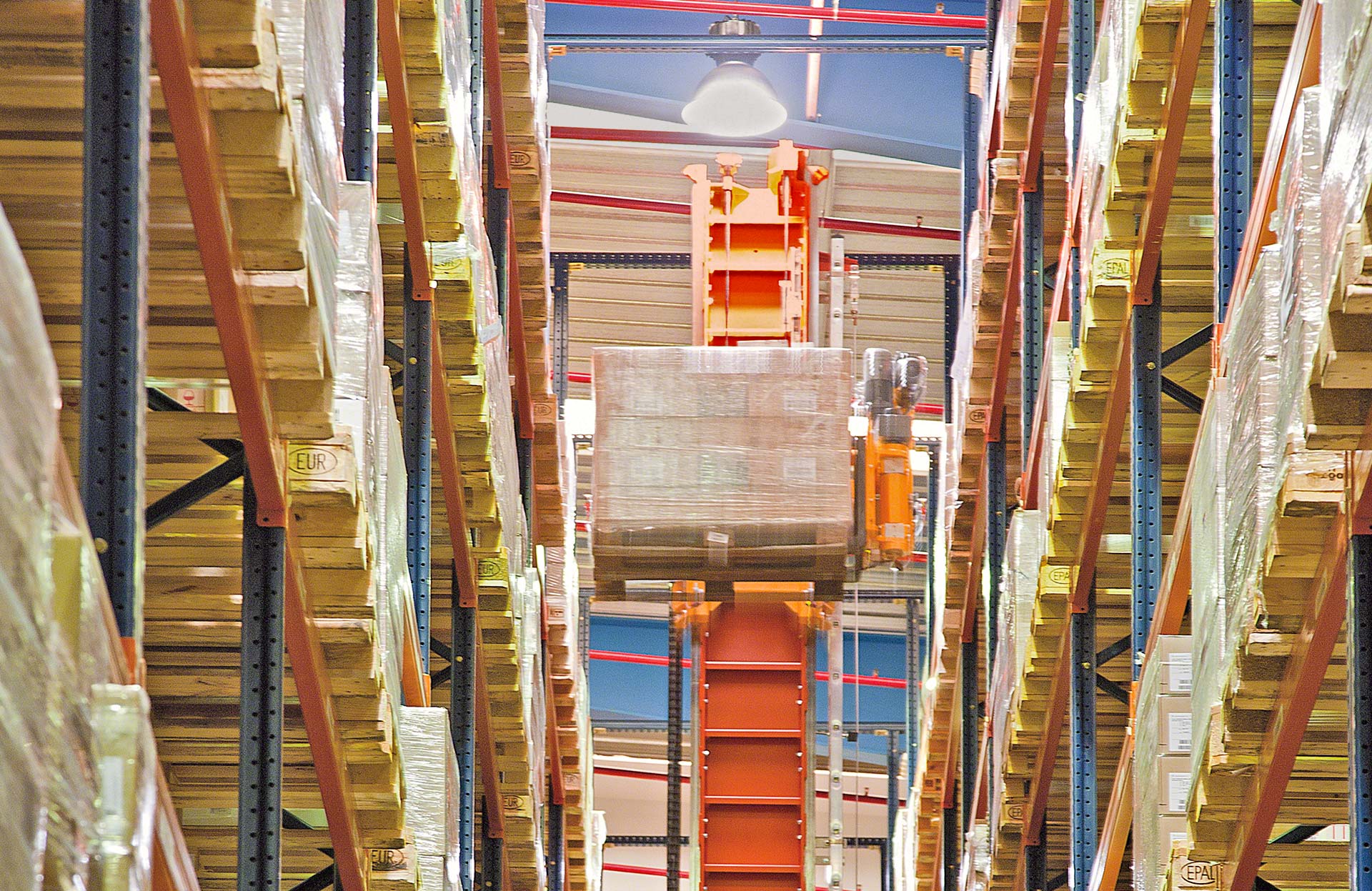

Kita skiriamoji savybės yra ta, kad trikrypčiams stelažų krautuvams nereikia viršutinių kreipiamųjų bėgelių arba viršutinio kreipiamojo pagrindo. Be to, jie gali sukrauti ir iškrauti padėklus tiesiai grindų lygyje. Dėl visų šių savybių įmanoma optimaliau ir efektyviau išnaudoti turimą vertikalią erdvę, nei naudojant kitų tipų automatinius aukštųjų stelažų krautuvus padėklams. Vis dėlto didžiausias galimas aukštis, kurį pasiekia trikrypčiai automatiniai stelažų krautuvai padėklams, yra 15 m. Aukštesnėms automatinėms sukrovimo ir iškrovimo sistemoms (AS/RS) „Mecalux“ siūlo kitus stelažų krautuvų padėklams modelius, kurie gali pasiekti iki 45 m aukštį.

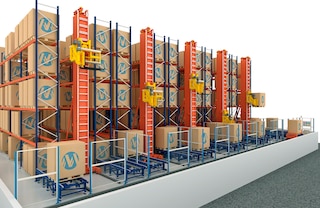

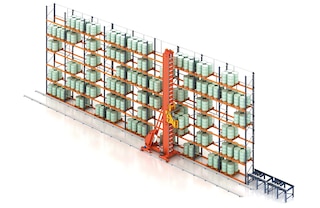

Trikrypčiai stelažų krautuvai padėklams suderinami su įprastais viengubo gylio paletiniais iki 15 m aukščio stelažais.
Tikrai ne. Tai yra paprasčiausias stelažų krautuvų padėklams tipas, skirtas specialiai įprastiems sandėliams, kuriuose anksčiau buvo naudojami trišakiai keltuvai, automatizuoti. Iš tiesų, šiuos stelažų krautuvus padėklams galima sumontuoti nekeičiant esamų stelažų išdėstymo arba tarpueilių pločio.
Ne. Skirtingai nuo trišakių krautuvų, trikrypčiams stelažų krautuvams nereikia visiškai lygių grindų. Bet kokį nelygumą vis tiek galima pakoreguoti montuojant apatinius bėgelius, kuriais važiuoja stelažų krautuvai padėklams.
Trikrypčiai automatiniai stelažų krautuvai padėklams gali atlaikyti padėklus, sveriančius iki 1 200 kg.
Trikrypčiai stelažų krautuvai padėklams sukurti taip, kad galėtų būti naudojami labai siauruose tarpueiliuose. Mažiausias tarpas tarp krovinių vežimo vienetų, laikomų priešingose tarpueilių pusės, svyruoja nuo 1,76 m iki 1,86 m.
Didžiausias trikrypčių automatinių stelažų krautuvų padėklams judėjimo greitis gali siekti 100 m/min.
Didžiausias trikrypčių stelažų krautuvų padėklams kėlimo greitis keliant 1 200 kg svorio padėklus siekia 30 m/min., o 1 000 kg padėklų atveju – 38 m/min.
Trikrypčiai stelažų krautuvai padėklams gali būti naudojami nuo 0 °C iki 40 °C temperatūroje ir esant iki 70 % drėgmei.

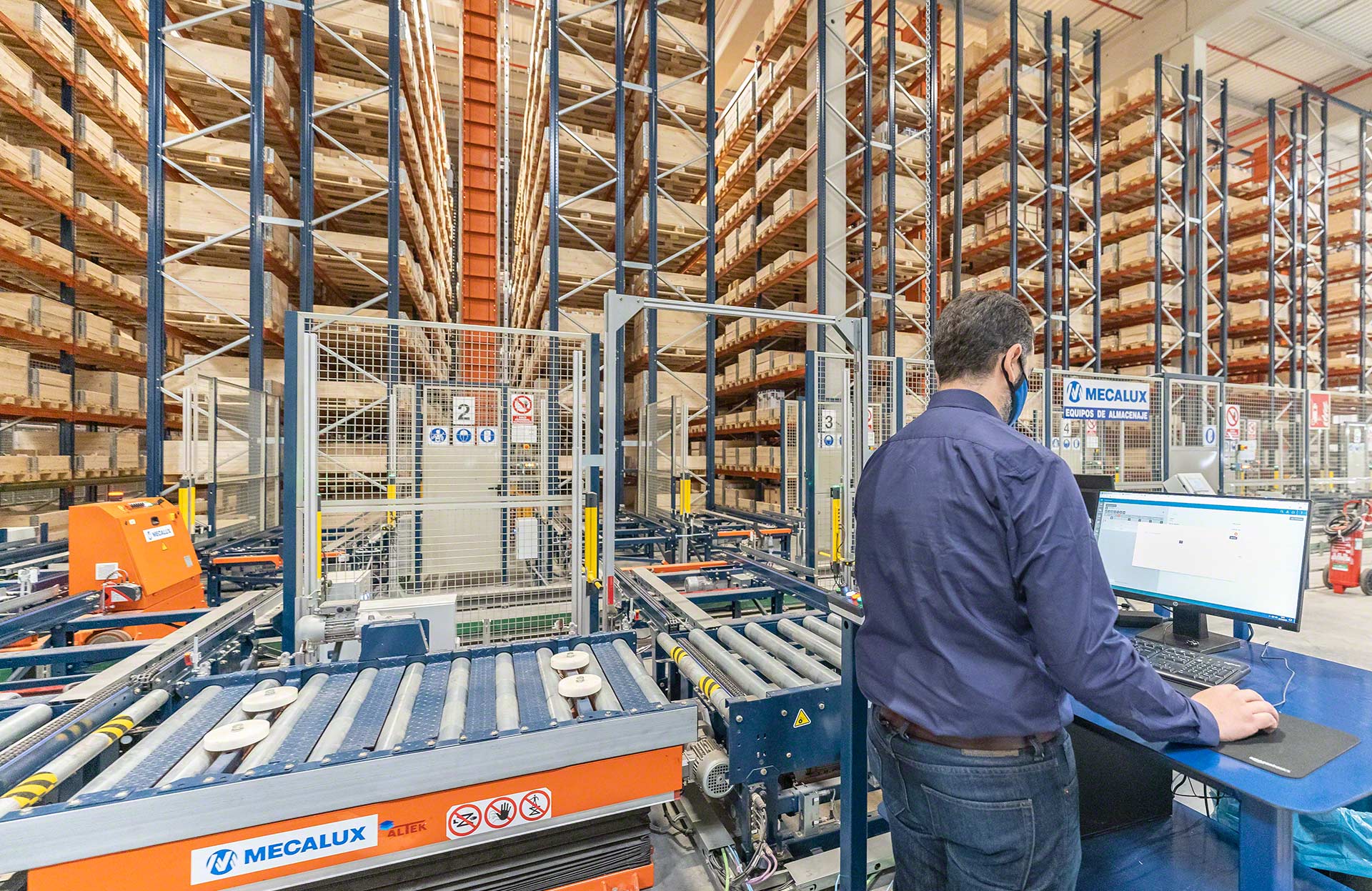

Taip. Trikrypčiai automatiniai stelažų krautuvai padėklams veikia su dviejų tipų programine įranga. SVS (sandėlio valdymo sistema) kiekvienam krovinių vežimo vienetui paskiria vietą, o SKS (sandėlio kontrolės sistema) siunčia judėjimo nurodymus stelažų krautuvui. „Mecalux“ tiekia abu programinės įrangos sprendimus.
