Gravitaciniai stelažai
Didelės talpos padėklų sandėliavimo sprendimas, kurį naudojant maksimaliai išnaudojama erdvė, o kroviniai juda veikiami gravitacijos.
Gaminys
Gravitacinių stelažų sistema: universalios operacijos ir atsargų apyvartos ciklas taikant strategiją FIFO

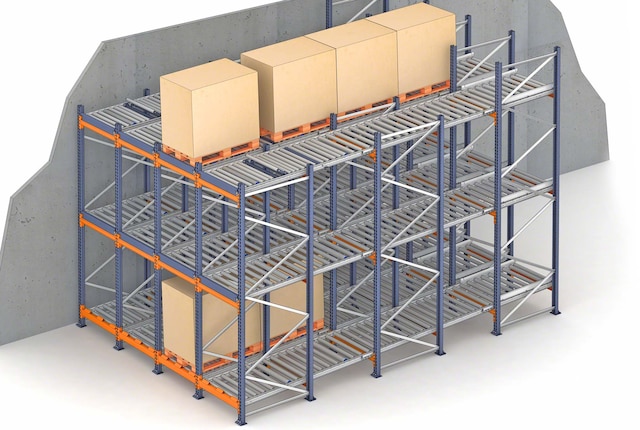

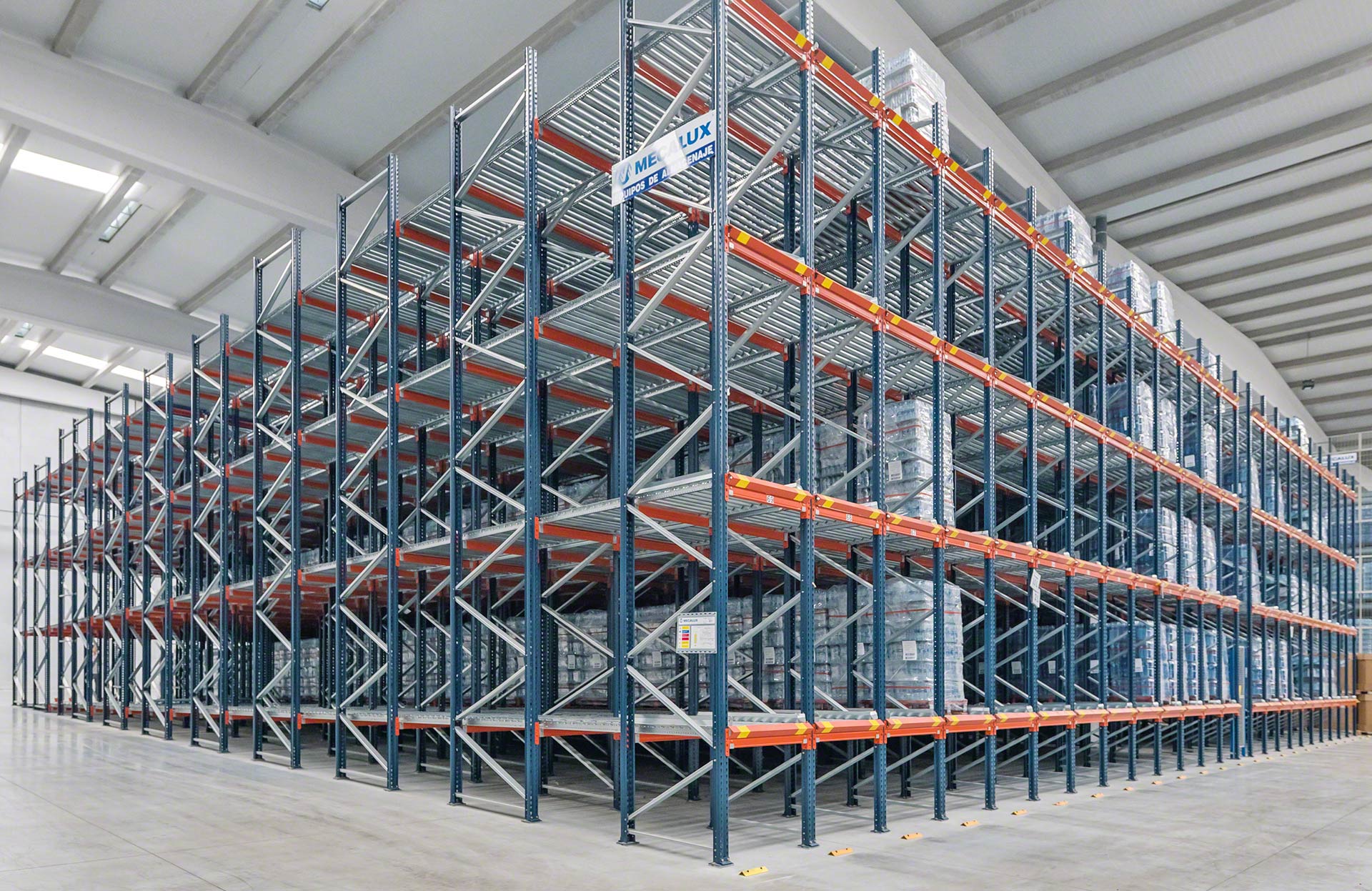

Gravitacinius stelažus sudaro didelio tankio sandėliavimo konstrukcijos, suformuotos iš šiek tiek pasvirusių kanalų su ritinėliais, kuriais padėklais gali įslinkti į savo vietą. Ant padėklų sudėti kroviniai įstumiami aukščiausioje kanalo dalyje ir veikiami gravitacijos juda į priešingą galą, kur juos galima išimti.
Gravitacinėje sistemoje nėra tarpinių tarpueilių, todėl padidėja sandėliavimo talpa. Be to, krovinių judėjimą stelažuose galima derinti su strategija FIFO (pirmas padedamas, išimamas pirmas), taip palengvinant efektyvų prekių atsargų tvarkymą.

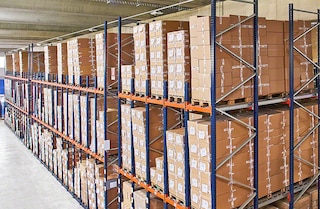

Gravitacinių stelažų pranašumai
- Maksimaliai išnaudojamas esamas paviršiaus plotas: gravitaciniai stelažai yra didelio tankio sandėliavimo sprendimas, kurį naudojant padidinama sandėlio talpa.
- Prekių kaita be klaidų: dėl suderinamumo su FIFO metodu, efektyviai valdomos prekių atsargos.
- Sutaupytas laikas: kadangi visi SKU yra viename darbiniame tarpueilyje, lengva rasti bet kokią prekę, sutrumpėja šakinių krautuvų manevravimo laikas ir greičiau išimami padėklai.
- Sukrovimo ir iškrovimo procesų atskyrimas: padėklai sukraunami ir iškraunami skirtinguose tarpueiliuose. Taip pašalinami trukdžiai, o šakiniai krautuvai gali veikti be pertraukų.

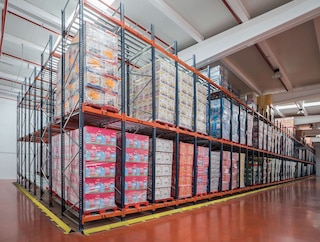

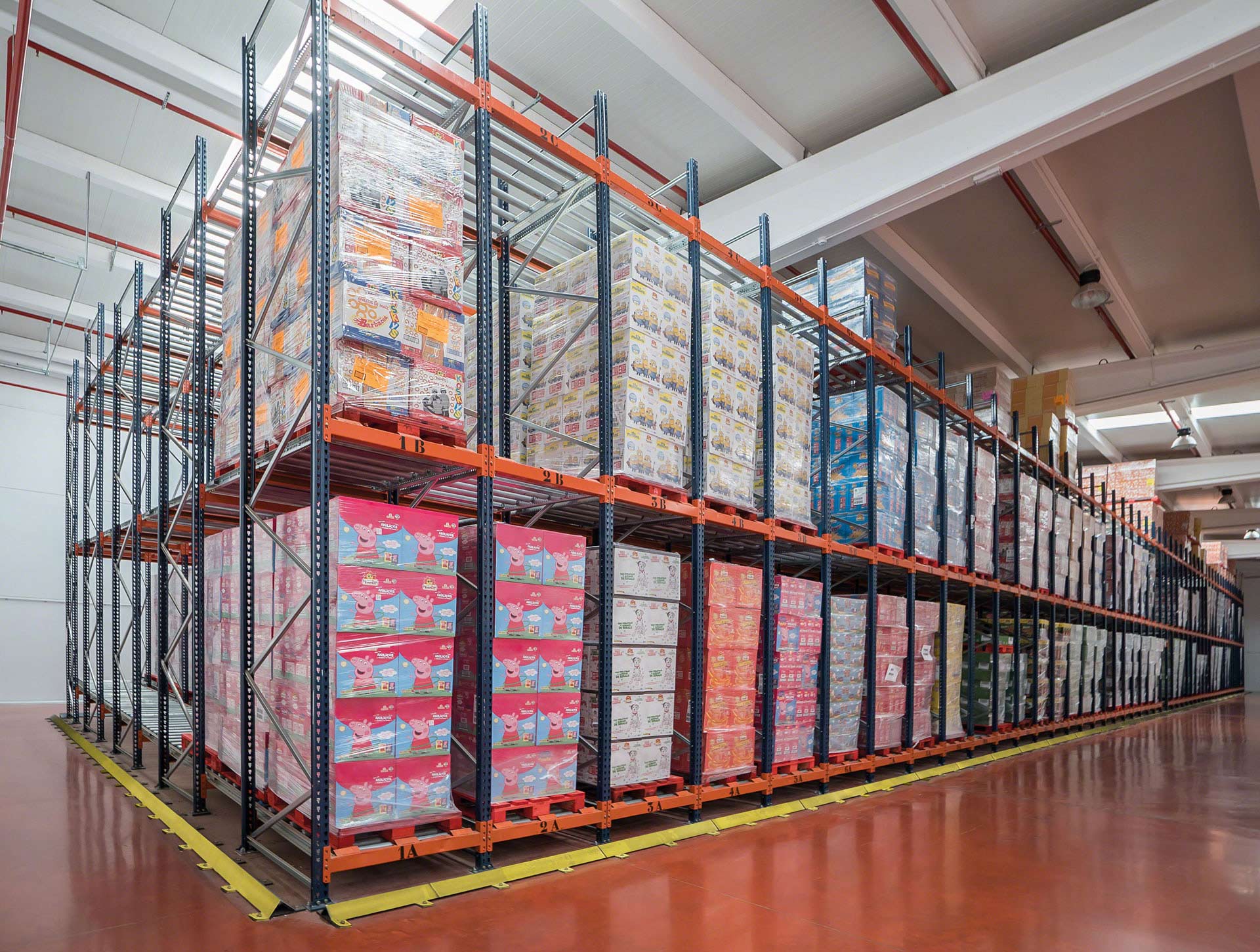

- Keli SKU: nors viename kanale laikomas vienas SKU, skirtinguose kanaluose jie gali skirtis.
- Mažesnis energijos suvartojimas: kai ši sistema įdiegiama patalpose, kuriose palaikoma žema temperatūra, suvartojama mažiau energijos, nes reikia vėsinti mažesnį oro tūrį.
- Sauga ir patikimumas: skirtingi „Mecalux“ gravitacinių stelažų sistemos elementai sukurti siekiant užtikrinti rizikos darbuotojams ir prekėms nekeliantį eksploatavimą.
Sumontavus gravitacinius stelažus, laikas, per kurį į stelažus sukraunami ir iš jų iškraunami padėklai, sutrumpėjo 50 %
Gravitacinių stelažų sistemos taikymo sritys
Tobulas sprendimas įvairiems pramonės ir platinimo sektoriams
Gravitacinių stelažų sistemos puikiai tinka įmonėms, kurioms reikia išnaudoti kuo daugiau turimos sandėliavimo erdvės ir supaprastinti krovinių tvarkymo operacijas, kad prekių atsargų judėjimas būtų efektyvus bei be klaidų.

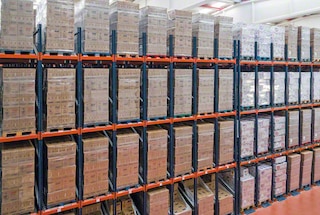

SKU, kurių atsargos greitai keičiasi, didelių kiekių sandėliavimas
Gravitaciniai stelažai itin tinkami norint laikyti įvairius krovinių vienetus su tuo pačiu SKU

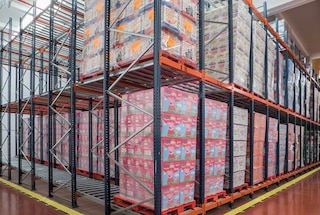

Greitai gendančių prekių sandėliavimas
Supaprastinamas atsargų su nurodytomis galiojimo pabaigos datomis tvarkymas tokiuose sektoriuose kaip maisto ir farmacijos pramonė.

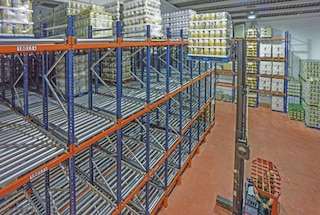

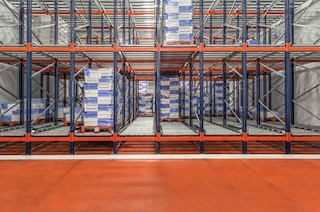

Laikinas sandėliavimas tarp dviejų darbo zonų
Šie stelažai gali jungti dvi darbo zonas – paprastai gamybos ir išsiuntimo.

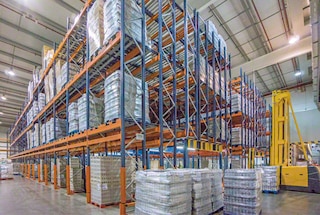

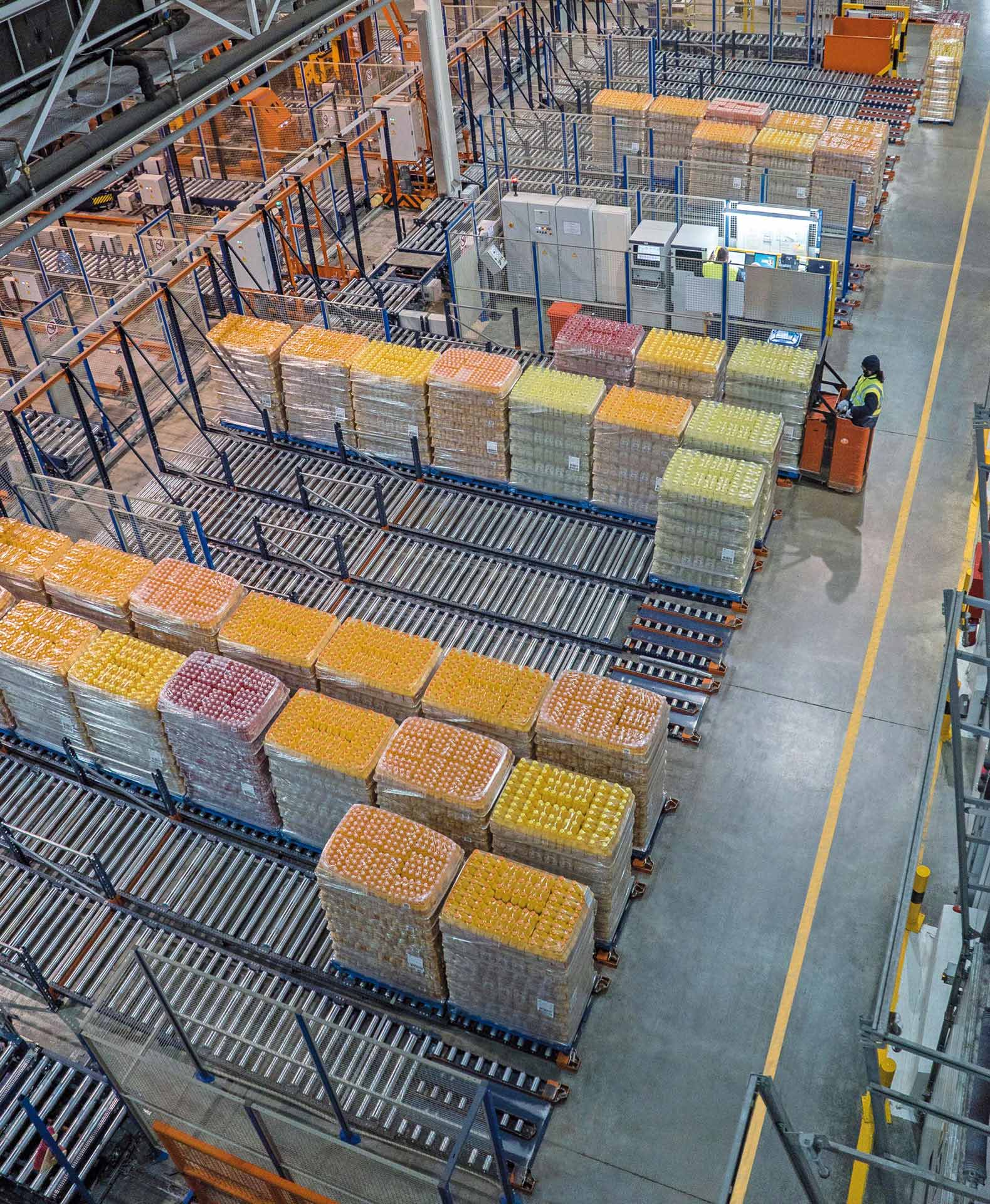

Laikino sandėliavimo vietų valdymas
Paspartinamas prekių judėjimas laikino sandėliavimo zonose, t. y. sukomplektuotų užsakymų judėjimas.

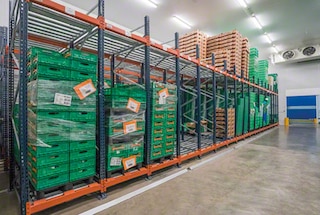

Šaltieji sandėliai
Ši didelio tankio sistema padeda sumažinti energijos sąnaudas šaldomuose sandėliuose.
Kaip veikia gravitacinių stelažų sistema?
Efektyvus atsargų valdymas ir minimalus krovinių judėjimas
Gravitaciniams stelažams būdingas itin paprastas veikimas. Dėl struktūrinės konfigūracijos užtikrinamas lankstus valdymas, o dėl to sutrumpėja šakinių krautuvų manevravimo laikas ir nuvažiuojamas atstumas. Kuo tai naudinga? Kroviniai sukraunami ir iškraunami sparčiai.

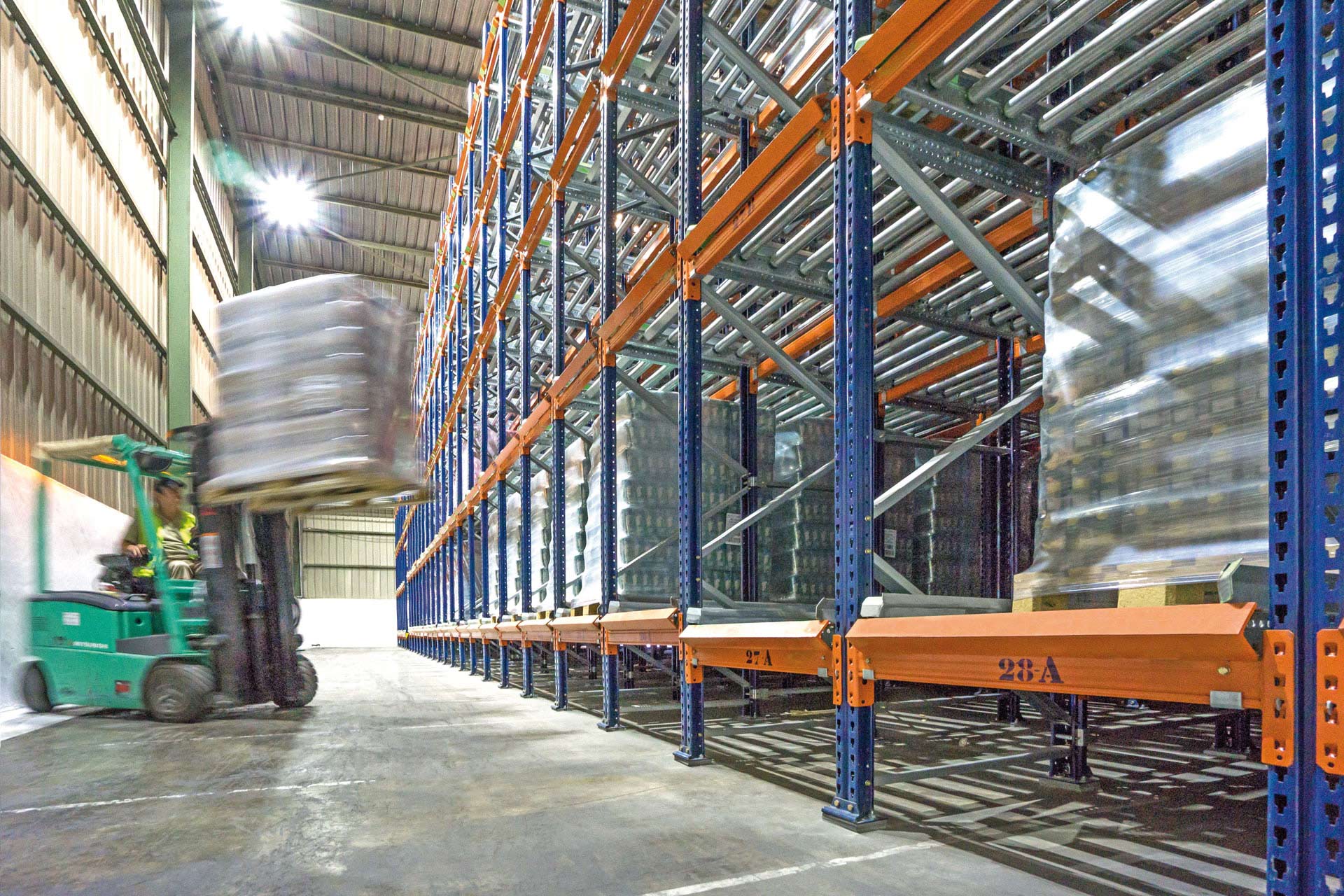

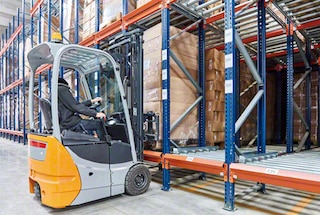

Padėklų sukrovimas
Šakiniu krautuvu padėklas padedamas prieigos prie kanalo vietoje, aukštojoje stelažo pusėje. Padėklas paprastai padedamas taip, kad jo pagrindo lentos eitų įstrižai ritinėliams.

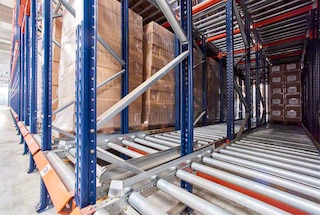

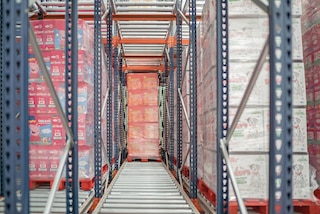

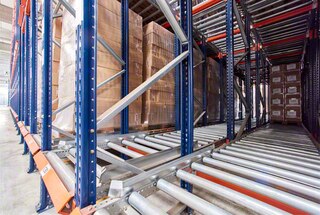

Padėklų judėjimas

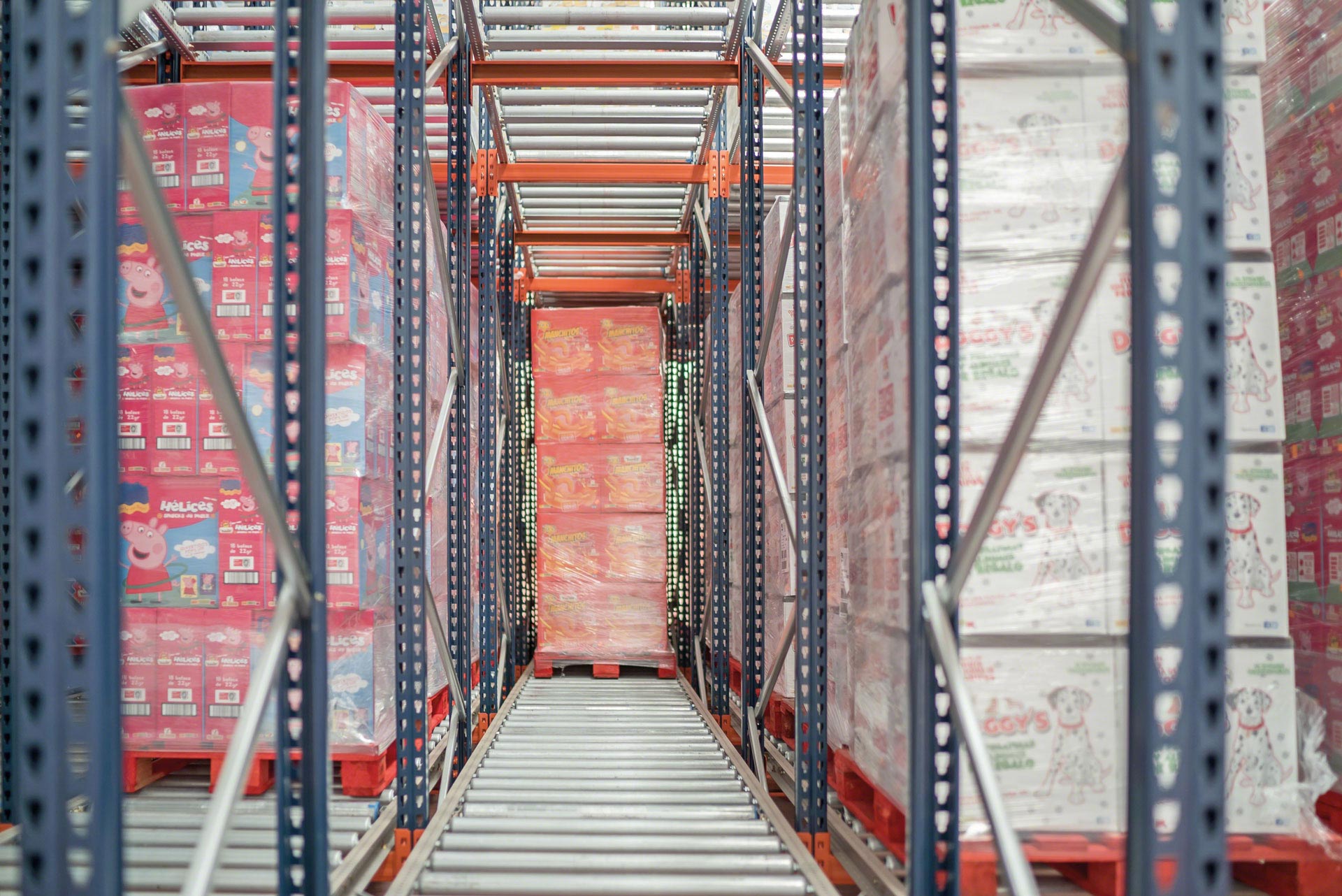

Padėklas kanale juda veikiamas gravitacijos ir įstumiamas autonomiškai per ritinėlius, kol pasiekia galą (fiksatorių arba anksčiau padėtą padėklą).

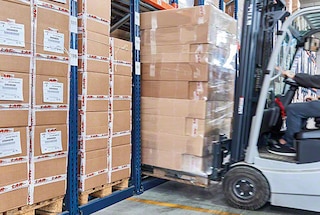

Padėklų iškrovimas
Šakinis krautuvas paima padėklus iškrovimo tarpueilyje kitoje stelažo pusėje. Kai išimamas pirmas padėklas, kanale likę padėklai pajuda per vieną poziciją į priekį.
Gravitacinių stelažų konfigūracijos
Universalus sandėliavimo sprendimas, pritaikomas įvairiems poreikiams
Gravitacinių stelažų sistemas galima sukonfigūruoti keliais būdais. Tai priklauso nuo reikiamo prekių tvarkymo metodo ir atliktinų veiksmų tipo, t. y. užsakymų komplektavimo nuo pačių stelažų.

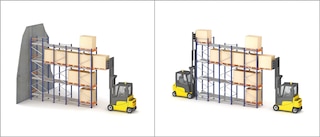

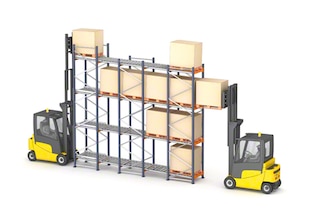

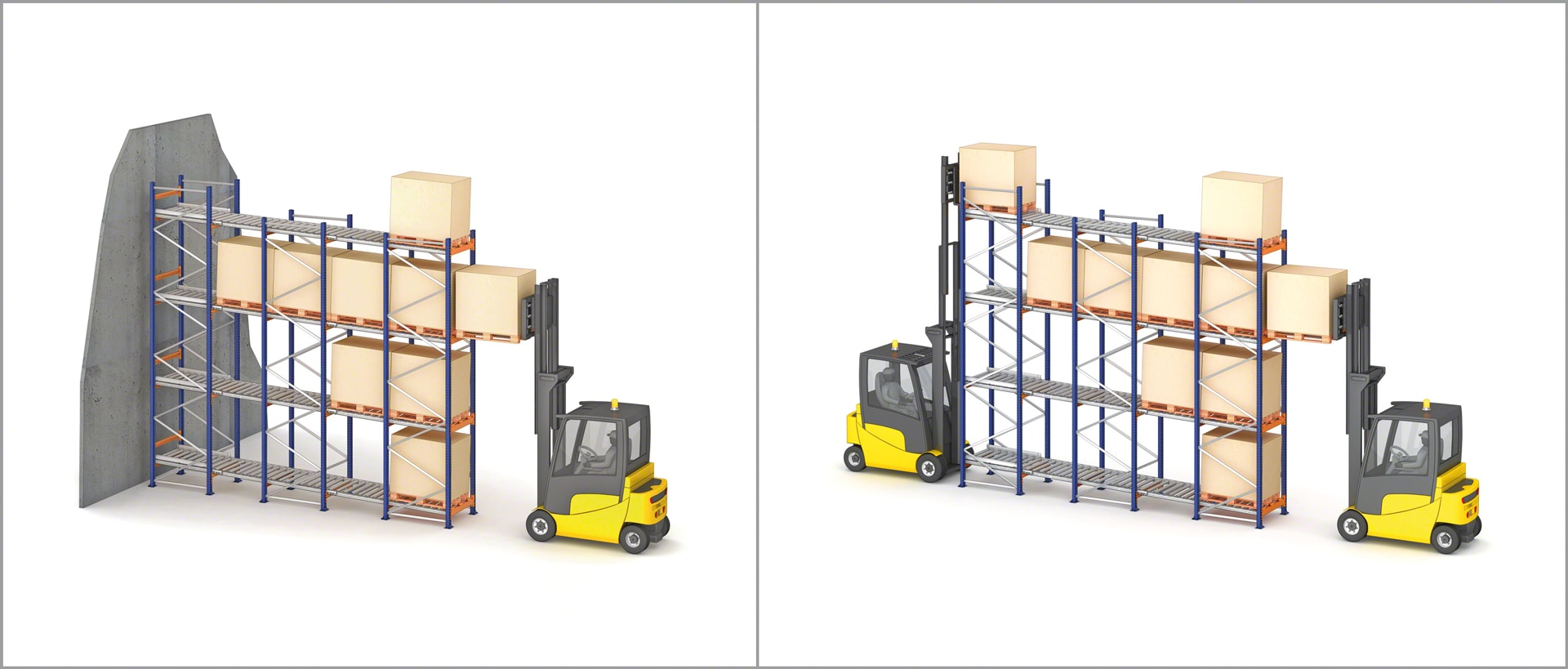

Su 2 darbiniais tarpueiliais (metodas FIFO)
Tai yra tradicinė konfigūracija. Padėklas pakraunamas ant ritinėlių įvežimo tarpueilyje ir veikiamas gravitacijos nuslenka į išvežimo pusę, kur yra iškrovimo tarpueilis. Todėl pirmas padėklas išimamas pirmas.

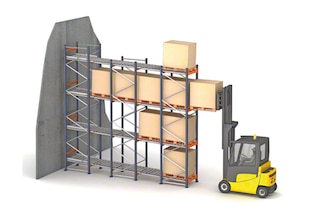

Su vienu darbiniu tarpueiliu (metodas LIFO)
Analogiška įstumiamų padėklų stelažų sistemai. Prekės sukraunamos ir iškraunamos tame pačiame tarpueilyje. Pirmas padėklas padedamas kiekvieno kanalo pirmoje vietoje. Šakiniu krautuvu įstumiamas antras padėklas, pastumiant pirmą padėklą pirmyn, ir užima jo poziciją. Todėl pirmas padėklas išimamas paskutinis.

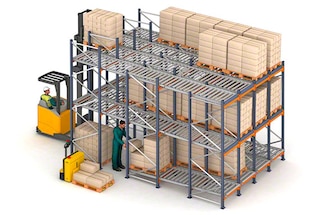

Užsakymų komplektavimo nuo padėklų kanalai
Gravitacinių padėklų lygiai yra pasvirę vienu kampu, kad būtų galima tiekti krovinius į komplektavimo punktus, kurie taip pat yra gravitaciniai stelažai, tik pasvirę priešingu kampu. Padėklai iš viršutinių lygių įstumiami į žemesnius lygius, kad būtų galima atlikti komplektavimo veiksmus. Rezerviniai kanalai taip pat yra komplektavimo tarpueilio viršutinėje dalyje.

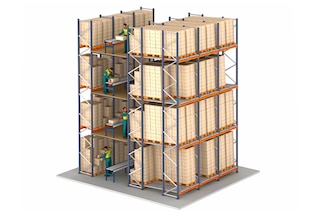

Komplektavimo moduliai su gravitacinių stelažų kanalais
Padėklų komplektavimo punktai įrengiami keliuose aukštuose, į juos tiekiamos prekės iš rezervinių gravitacinių stelažų kanalų. Kiekvieną aukštą galima priskirti skirtingo tipo prekėms ar srautui. Operatorius padeda prekes ant vežimėlio, padėklų krautuvo ar automatinio konvejerio.

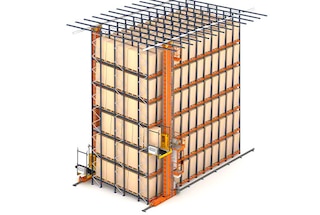

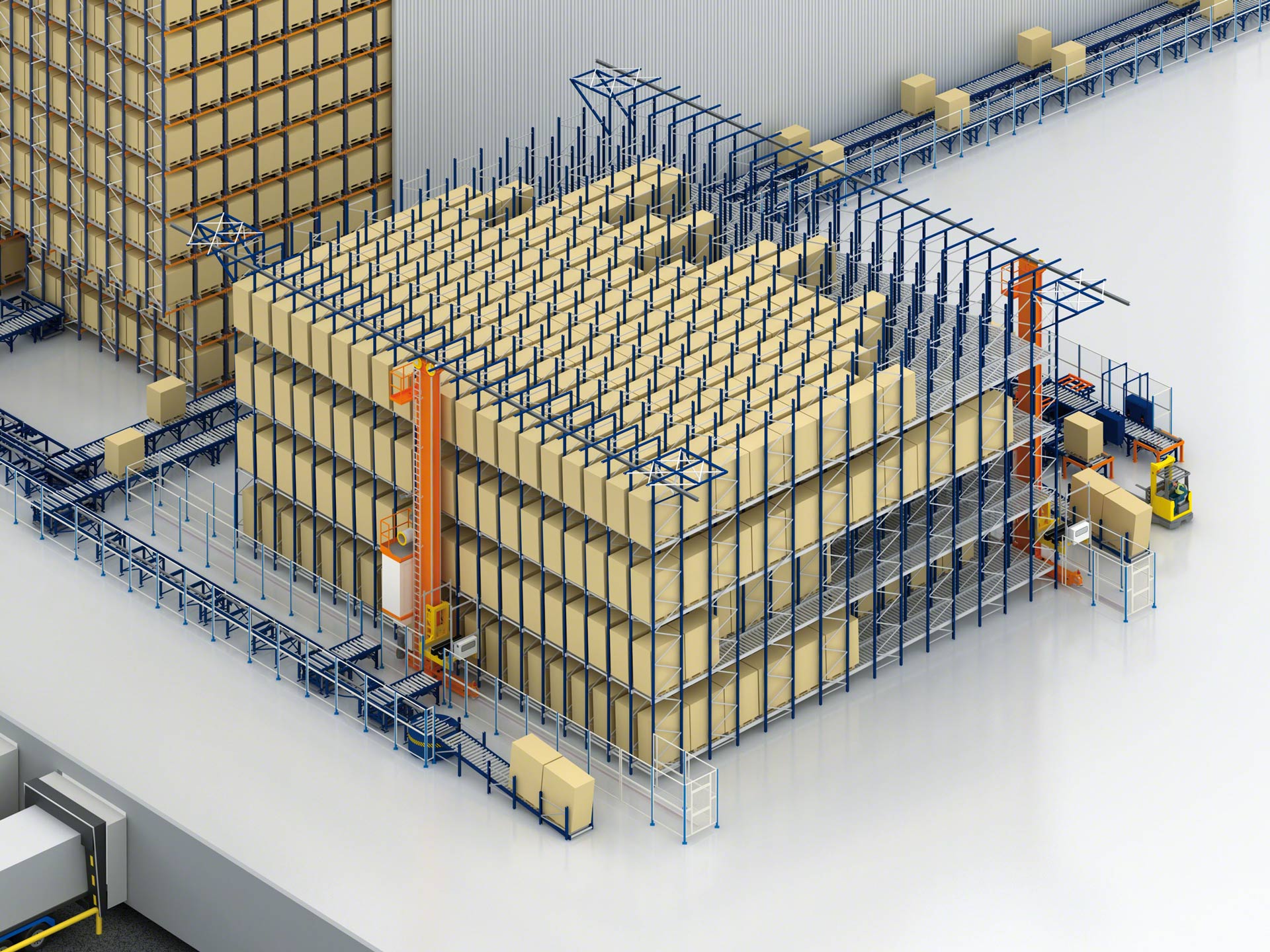

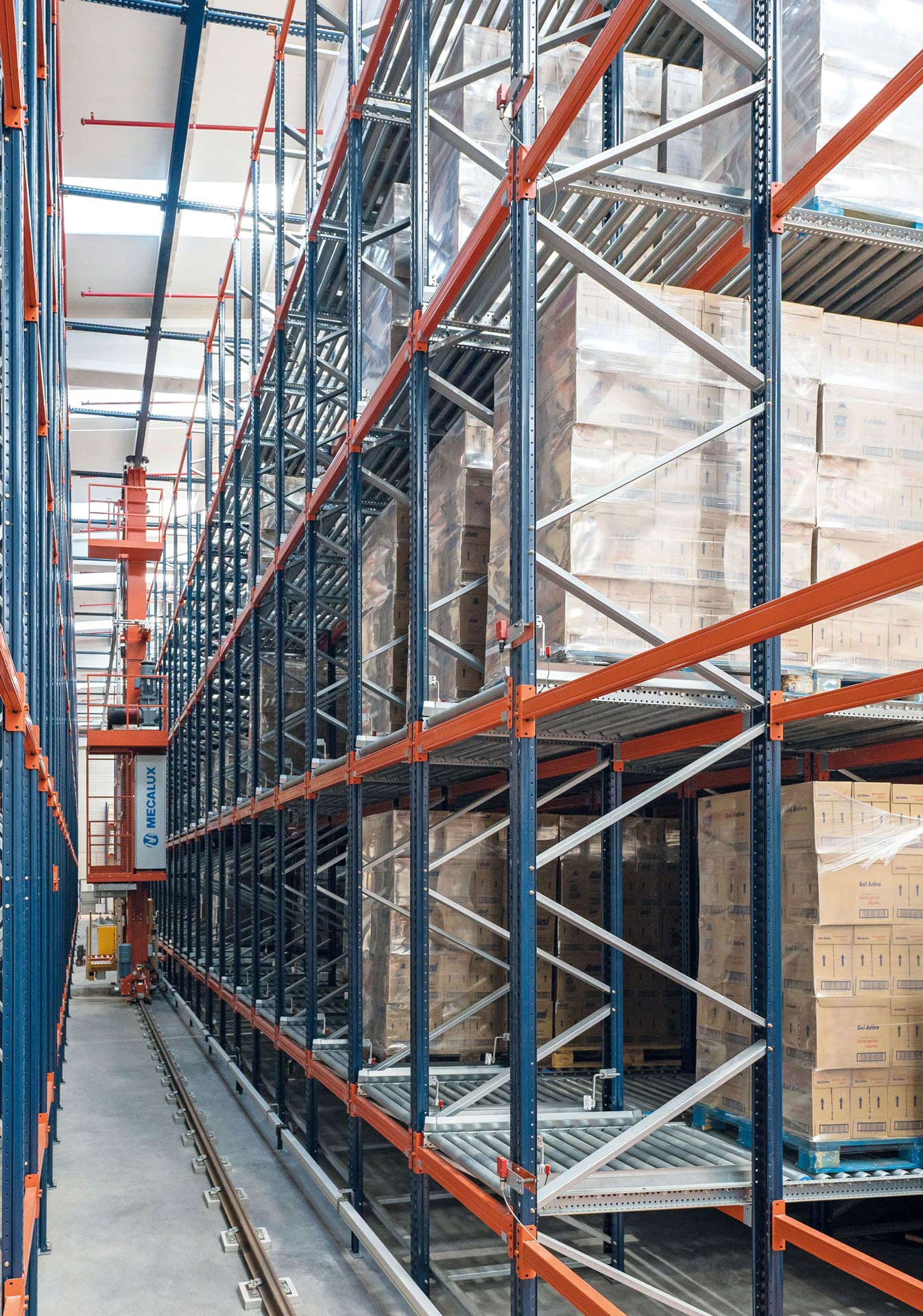

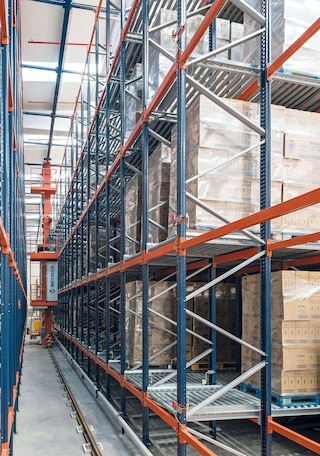

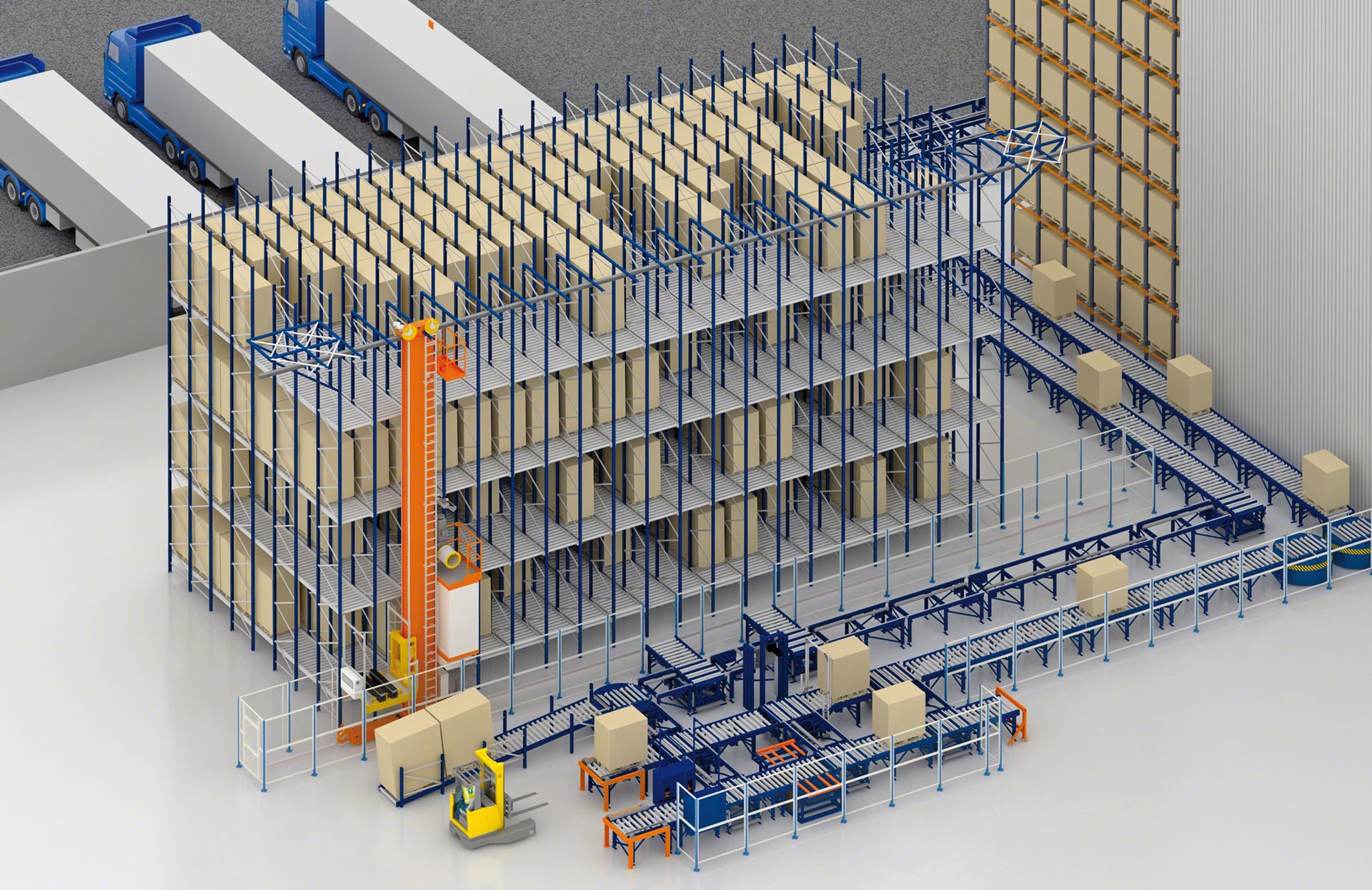

Automatinės sandėliavimo sistemos su gravitaciniais stelažais
Gravitaciniai stelažai gali būti naudojami su visiškai automatiniais aukštųjų stelažų krautuvais padėklams. Įmanoma įtraukti du automatinius aukštųjų stelažų krautuvus padėklams, automatizuojant sukrovimą, ir iškrovimą iš stelažų. Taip pat galima sumontuoti vieną mašiną (pvz., pakrovimo tarpueilyje, kai padėklai išimami šakiniais krautuvais).

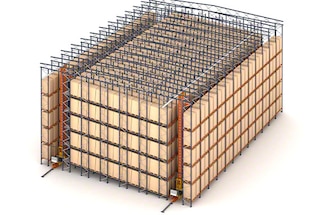

Stelažiniai sandėliai su gravitaciniais stelažais
Kai ir kitų paletinių stelažų sistemų atveju, gravitaciniai stelažai gali sudaryti stelažinio sandėlio konstrukciją. Tokiuose stelažuose ne tik laikomi sandėliuojami kroviniai, ant jų laikosi pastato stogas ir grebėstai, prie kurių tvirtinamos apdailos plokštės.
Gravitacinių stelažų komponentai
Skirtingų komponentų, naudojamų „Mecalux“ gravitaciniuose stelažuose, gamybos kokybė lemia tai, kad ši sistema yra labai patikima, be to, užtikrinamas tinkamas sistemos veikimas ir ilgas eksploatavimo laikas.
Gravitacinius stelažus sudaro elementai, kurie dažnai naudojami visų tipų padėklų stelažuose (rėmai, sijos ir kt.), taip pat komponentai, kurie reikalingi tik gravitacinių stelažų sistemose, pvz., ritininiai bėgiai.
Gravitaciniuose stelažuose įtaisyta įvairių komponentų, kuriais užtikrinamas saugus, kontroliuojamo greičio padėklų judėjimas sandėliavimo kanalais.

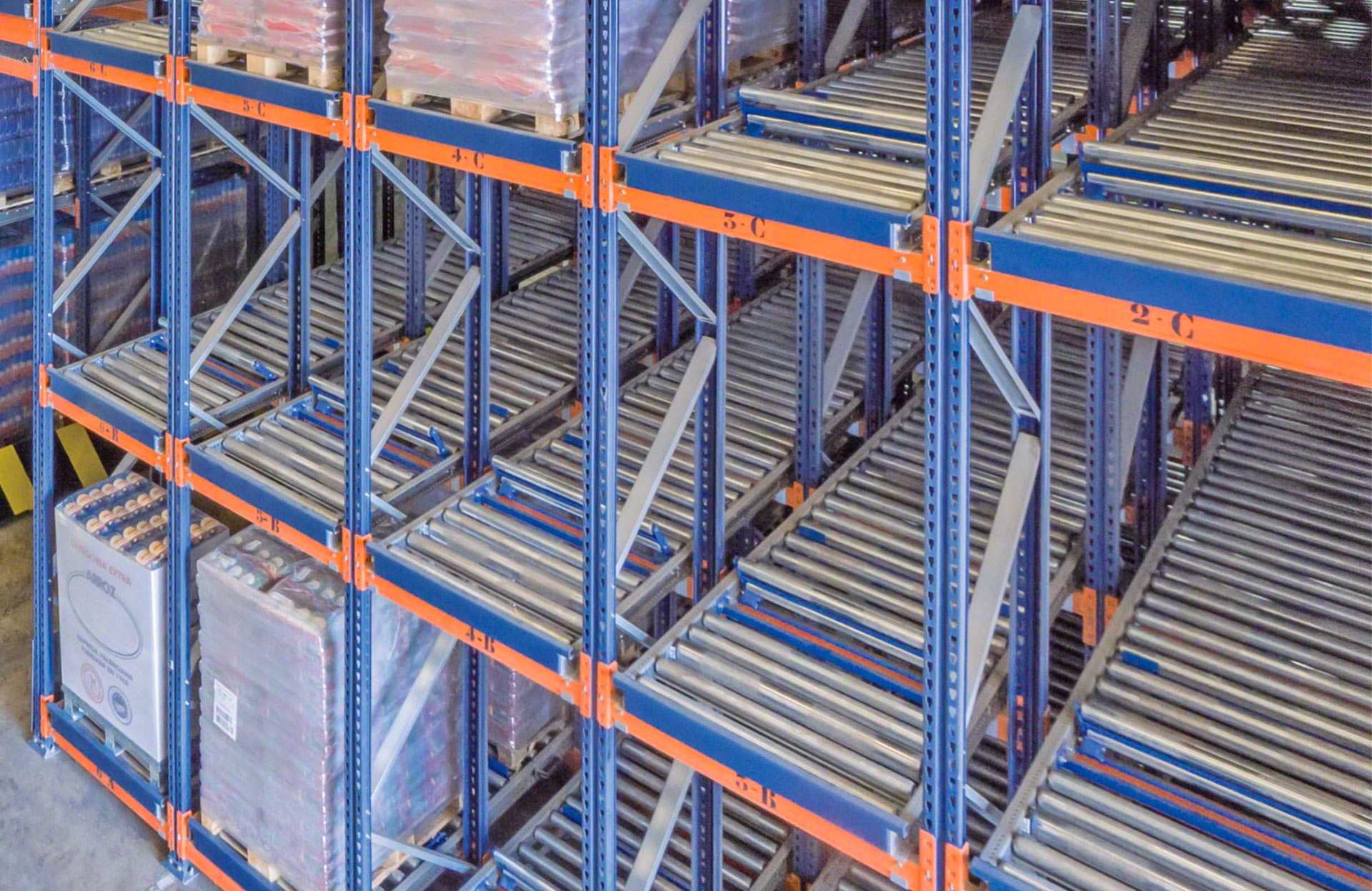

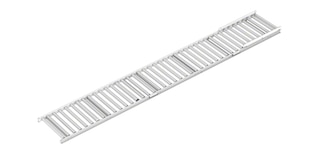

Ritinėliai
Jie pagaminti iš elektra suvirinto plieno ir jais padėklai gali sklandžiai slinkti kanalu. Tarpai tarp ritinėlių bei jų skersmuo nevienodi ir priklauso nuo padėklo tipo bei svorio.

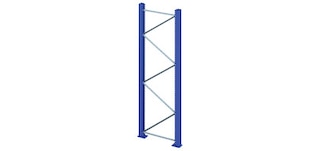

Rėmai
Vertikalūs elementai, sudaryti iš dviejų vertikaliųjų profilių (statramsčių), sujungtų tarpusavyje skersiniais ir įstrižiniais elementai.

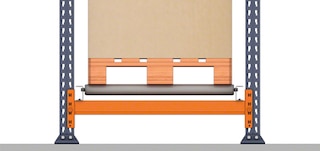

Gravitacinių padėklų sijos
Horizontalūs elementai, ant kurių laikosi ritininiai bėgiai, kuriais slenka stelaže laikomi padėklai.

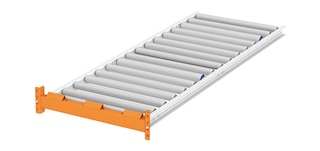

Iškrovimo zonos sijos
Kiekvieno kanalo gale esančios sijos, į kurias įtaisomi gravitacinio stelažo kanalo profiliai. Į jas įtaisomi sulaikymo stabdikliai.

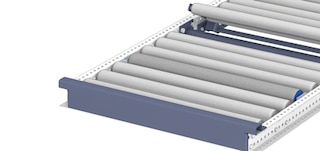

Galiniai stabdikliai
Jie sumontuojami vietoj iškrovimo zonos sijos, kai kanalas išsikiša už atraminės sijos ribų.

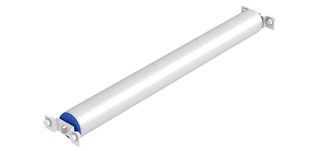

Stabdomieji ritinėliai
Jais kontroliuojamas padėklų judėjimo greitis ir jie tiesiogiai paveikia padėklus pagal jų generuojamą jėgą. Kuo didesnis padėklo greitis ar svoris, tuo didesnė stabdymo jėga.

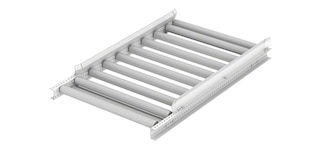

Padėklų centravimo įtaisai
Jais centruojamas padėklas prieigos prie kanalo vietoje. Jų paskirtis yra apsaugoti, kad įstumtas padėklas nenukryptų nuo savo kelio.

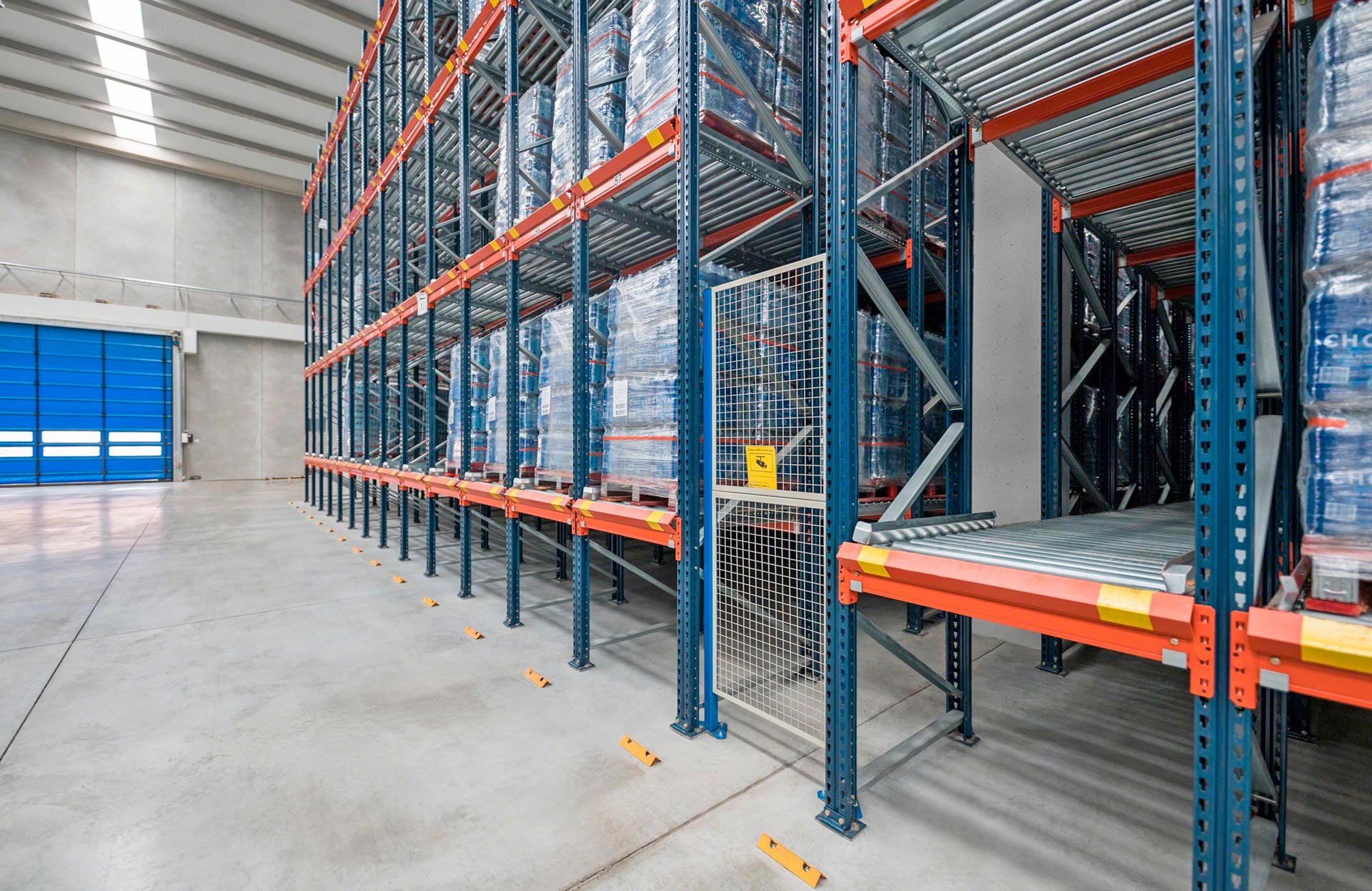

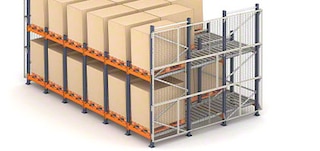

Šoninė vielos tinklo apsauga
Apriboja žmonių patekimą į gravitacinių stelažų kanalus. Kartu ji apsaugo, kad kroviniai nenukristų į pravažiavimus arba darbo zonas.

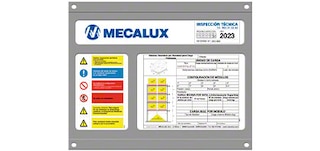

Saugios apkrovos įspėjamieji užrašai
Juose pateikiama techninė stelažų informacija, taip pat etiketė, kurioje nurodomas kitos patikros terminas. Šie užrašai pritvirtinami gerai matomose vietose stelažų sistemų galuose.
Gravitacinių stelažų priedai
Elementų, kuriuos naudojant sistema pritaikoma konkretiems poreikiams, rinkinys.

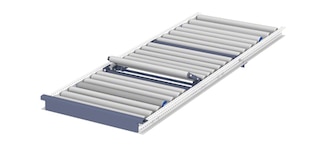

Padėklų laikikliai
Šios dalys sulaiko arba atskiria padėklus, kad būtų lengviau ištraukti pirmą padėklą ir paskirstyti tarp jų sukuriamą jėgą. Jų sumontuoti nebūtina, pasirinkimas priklauso nuo sistemos savybių.

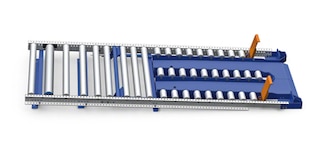

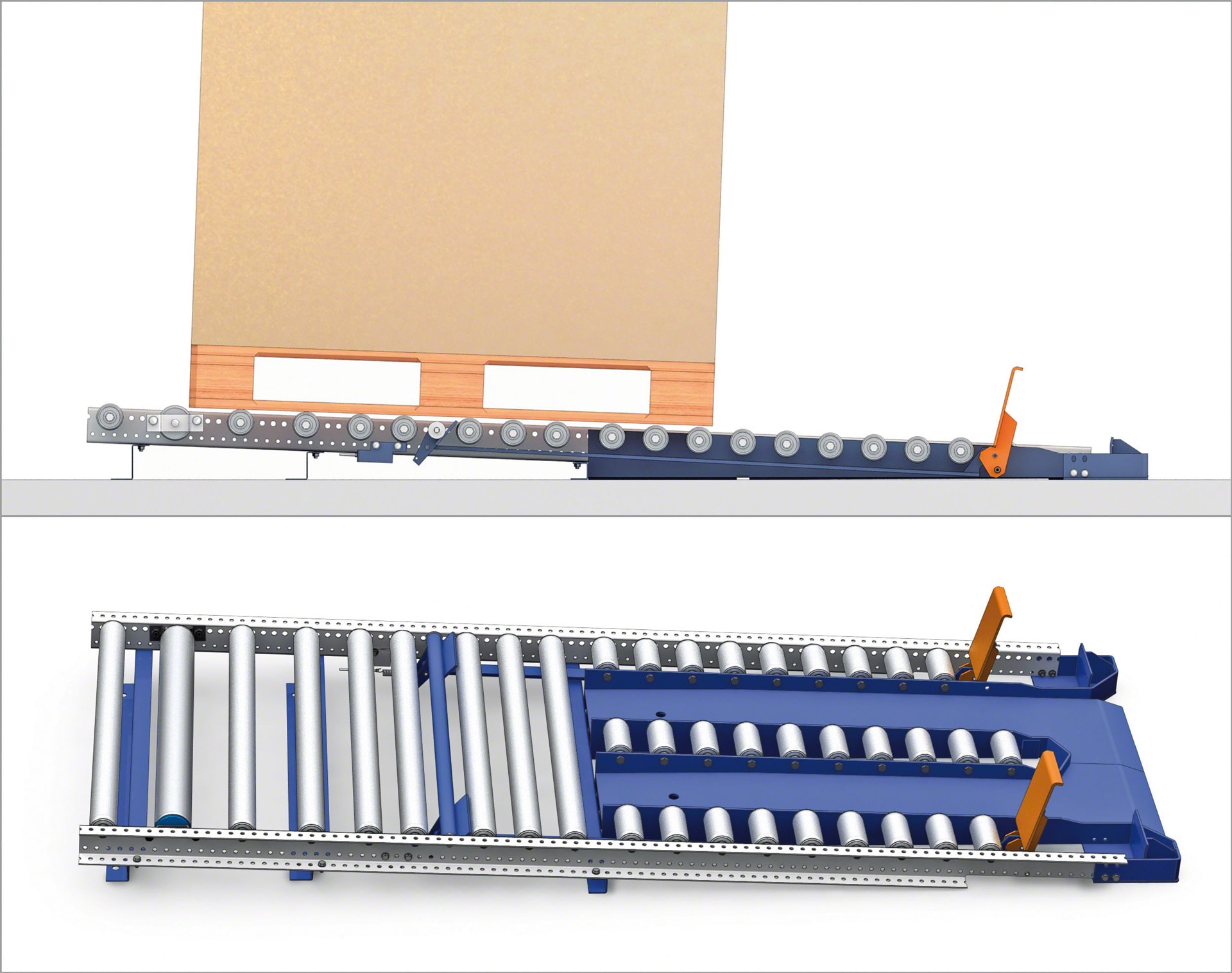

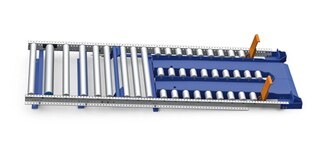

Grindų lygio kanalai, skirti padėklų krautuvams
Juose kartu naudojami ilgų ir trumpų ritinėlių, skirtų eksploatuoti su padėklų krautuvais arba automatiniais aukštųjų stelažų krautuvais, rinkiniai. Jie dažnai naudojami gamybos ir išsiuntimo zonose.

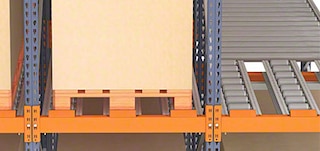

Suskaidyti ritinėliai
Šie komponentai montuojami įvažiavimo į kanalus ir išvažiavimo iš jų punktuose, kai eksploatuojama krovinių tvarkymo įranga su standžiomis nesisukiojančiomis šakėmis. Jie palengvina padėklų sukrovimą ir iškrovimą.

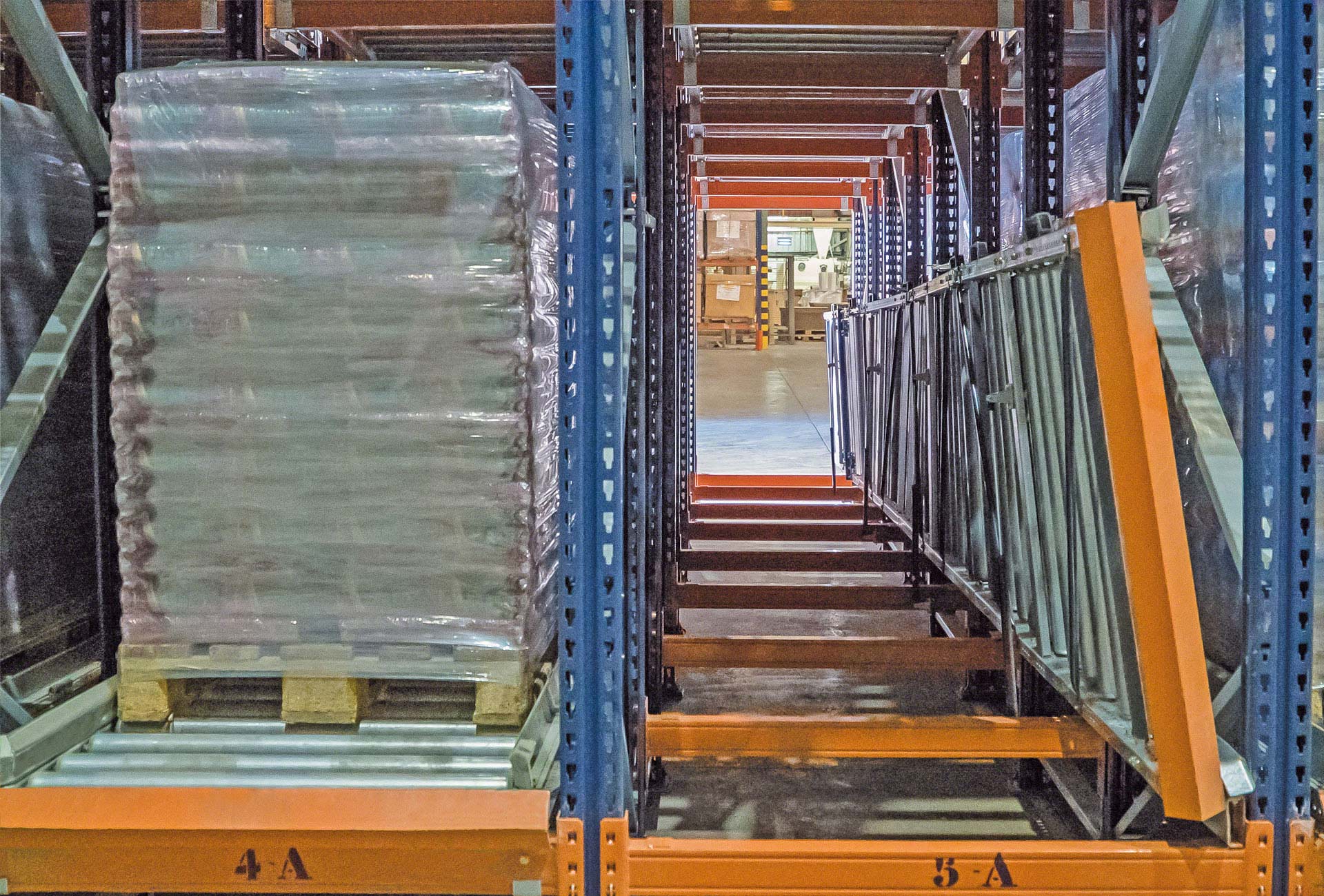

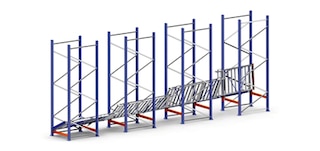

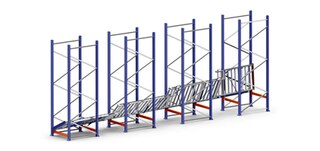

Kanalai su lankstais
Jie gali būti įtaisyti apatiniame stelažų lygyje ir skirti atlikti techninės priežiūros užduotims grindų lygyje bei palengvinti valymui.
Katalogai
Gravitaciniai stelažai
Puiki prekių atsargų kaita dėl padėklų judėjimo veikiant gravitacijai
Atsisiųsti
Saugos sandėlyje vadovas
Gravitacinių padėklų veikimas, naudojimas, patikra ir techninė priežiūra ir iš įstumiami stelažai (push-back)
Atsisiųsti
DUK
Gravitaciniai stelažai, dar vadinami slankiųjų padėklų stelažais arba FIFO stelažų sistema, yra dinamiškiausia rinkoje didelio tankio padėklų sandėliavimo sistema. Ją sudaro stelažai su nuožulniais bėgiais ir ritinėliais, kuriais slankioja kroviniai. Šioje konstrukcijoje pasitelkiama gravitacija, taip supaprastinant pakrovimo ir iškrovimo veiksmus. Be to, kadangi nėra vidinių darbinių tarpueilių, geriau išnaudojama turima sandėliavimo erdvė.
Gravitaciniai stelažai turi kelis pranašumus. Pirma, tai yra universaliausia didelio tankio sandėliavimo sistema, pasižyminti geriausiais veiklos rezultatais, todėl tai yra tobulas sprendimas skirtingų tipų sandėliams. Taip pat, sumontavus šiuos stelažus, užtikrinama puiki prekių atsargų kontrolė. Be to, atskyrus pakrovimo ir iškrovimo tarpueilius, pašalinami trukdžiai, o viename sandėliavimo kanale laikant vieną SKU lengviau rasti konkretų gaminį ir sutrumpėja ištraukimo laikas. Gravitaciniai stelažai taip pat suteikia galimybę maksimaliai išnaudoti turimą paviršiaus plotą, nors sumontavus gilius kanalus gali šiek tiek sumažėti talpa aukščio atžvilgiu (tam, kad sistema veiktų tinkamai, reikia maždaug 4 % nuolydžio).
Vienas iš pagrindinių abiejų sistemų skirtumų yra atitinkamų pakrovimo ir iškrovimo procesų savybės. Įvažiuojamų / pravažiuojamų stelažų sistemoje šakinis krautuvas įvažiuoja į sandėliavimo takelius, kad padėtų padėklus. Kita vertus, kai naudojami gravitaciniai stelažai, šakinis krautuvas į konstrukciją nevažiuoja. Vietoj to jis padeda padėklus prieigos prie pasirinkto sandėliavimo kanalo vietoje ir padėklai autonomiškai įslenka į savo vietas. Todėl gravitacinių padėklų sistemoje krovinių sukrovimas bei iškrovimas gerokai saugesnis ir dinamiškesnis. Kitas reikšmingas skirtumas yra SKU, kuriuos galima sandėliuoti, įvairovė. Gravitacinių padėklų sistemoje jų skaičius gerokai didesnis, nes kiekviename kanale gali būti sandėliuojami skirtingi SKU. Tačiau Įvažiuojamų stelažų sistemoje visuose vieno sandėliavimo takelio kanaluose turi būti laikomos prekės su tuo pačiu SKU.
Pagrindinis šių abiejų tipų stelažų sistemų skirtumas susijęs su prekių atsargų tvarkymo būdu, būdingu kiekvienam jų. Gravitacinių padėklų sistemoje yra du darbiniai tarpueiliai (vienas, skirtas pakrauti, o kitas – iškrauti) ir šioje sistemoje taikomas principas FIFO (pirmas padedamas, išimamas pirmas). Todėl pirmas kanale padėtas padėklas bus ir išimtas pirmas. Kita vertus, įstumiamuose padėklų stelažuose taikomas metodas LIFO (paskutinis padedamas, išimamas pirmas). Kadangi yra tik vienas darbinis tarpueilis, paskutinis kanale padėtas padėklas ištraukiamas pirmas. Gravitaciniai stelažai yra puiki alternatyva sandėliams, kuriuose tvarkomos greitai gendančios prekės (pvz., maistas arba vaistai), nes juos naudojant pirmenybė teikiama prekių, kurių galiojimo pabaigos data arčiausiai, išėmimui.
Gravitacinių stelažų sandėliavimo kanaluose gali tilpti iki 30 padėklų (atsižvelgiant į gylį). Nepaisant to, svarbu atkreipti dėmesį, kad sumontavus labai gilius kanalus gali sumažėti sandėliavimo talpa aukščio atžvilgiu. Taip yra dėl posvyrio kampo, kuris būtinas tam, kad sistema veiktų tinkamai.
Kiekvienas sandėliavimo kanalas yra pasviręs maždaug 4 % kampu, kad padėklai sklandžiai ir saugiai slankiotų.
Atstumas tarp statramsčių, kitaip tariant sijų ilgis, turėtų būti lygus sumai, gautai prie priekinio padėklo su kroviniu matmens pridėjus 160 mm (t. y. po 80 mm kiekvienoje pusėje). Kitaip padėklas arba prekės gali atsitrenkti į stelažo rėmą.
Ne. „Mecalux“ gravitacinių stelažų sistemoje dėl gravitacijos jėgos padėklai įslysta į šiek tiek pasvirusių sandėliavimo kanalų vidų.
Šioje paprastoje sistemoje yra pedalas, kuris perstumia svirtis, nuleidžiančias arba pakeliančias fiksatorių, kad sulaikytų antrąjį padėklą. Kai pirmas padėklas pasiekia išėmimo punktą, svorio spaudžiamas pedalas pajudina svirtis. Svirtys aktyvuoja fiksatorių, kuris neleidžia antram padėklui toliau slikti link kanalo galo, ir taip išvengiama dviejų padėklų susidūrimo.
Padėklai paprastai kraunami iš siaurosios pusės ir keliauja į kanalų vidų, o jų apatinės pagrindo lentos būna nukreiptos įstrižai ritinėliams. Negiliuose kanaluose padėklai gali būti tvarkomi iš plačiosios pusės. Tai reiškia, kad juos įstumiant apatinės pagrindo lentos būna lygiagrečiai ritinėliams. Šiuo atveju ritinėliai tęsiasi palei visą kanalo plotį ir juos galima pakeisti trimis trumpų ritinėlių grupėmis.
Gravitaciniuose stelažuose galima dirbti su bet kokio tipo šakiniais krautuvais (subalansuotais, krautuvais su išstumiamu stiebu, labai siaurų tarpueilių (VNA) krautuvais ir kt.).
Taip, gravitaciniuose stelažuose galima naudoti automatinius aukštųjų stelažų krautuvus padėklams, kuriais visiškai automatizuojami sukrovimo ir iškrovimo procesai. Šis automatizavimas taip pat gali būti dalinis ir susijęs tik su viena operacija. Iš tiesų, dažnai padėklams sukrauti naudojamas vienas automatinis aukštųjų stelažų krautuvas, o operatoriai išima padėklus priešingame tarpueilyje, naudodami šakinius krautuvus.
