Paletinių stelažų komponentų ir dalių pavadinimai

Paletinių stelažų dalys – tai daugybė sudedamųjų dalių, sudarančių stelažų konstrukciją ir užtikrinančių tinkamą juose laikomų krovinių sandėliavimą. Šiame pranešime apžvelgsime pagrindines sandėlio stelažų dalis ir jų funkcijas. Dėl didelės sudedamųjų dalių įvairovės naudosime tam tikrus paletinius stelažus. Nepaisant to, tokie konstrukciniai elementai kaip sijos, rėmai ir skersiniai yra visuose metaliniuose paletiniuose stelažuose.

Pramoninių stelažų komponentus galima suskirstyti į tvirtinimo elementus (statramsčius, sijas ir rėmus) ir priedus. Priedus galima toliau skirstyti į tuos, kuriuos naudojant konstrukcija pritaikoma prie apkrovos (specialios lentynų plokštės, cilindrinių talpyklų ar ritinių loveliai) arba tuos, kurie sustiprina ne tik objekto, bet ir krovinio saugumą (apsaugos nuo kritimo tinklai, fiksavimo įtaisai) (tarpinės, ženklų laikikliai). Toliau pateiktame paveikslėlyje pavaizduotos visos paletinį stelažą sudarančios dalys. Toliau išsamiai paaiškiname kiekvieną iš sudedamųjų dalių.

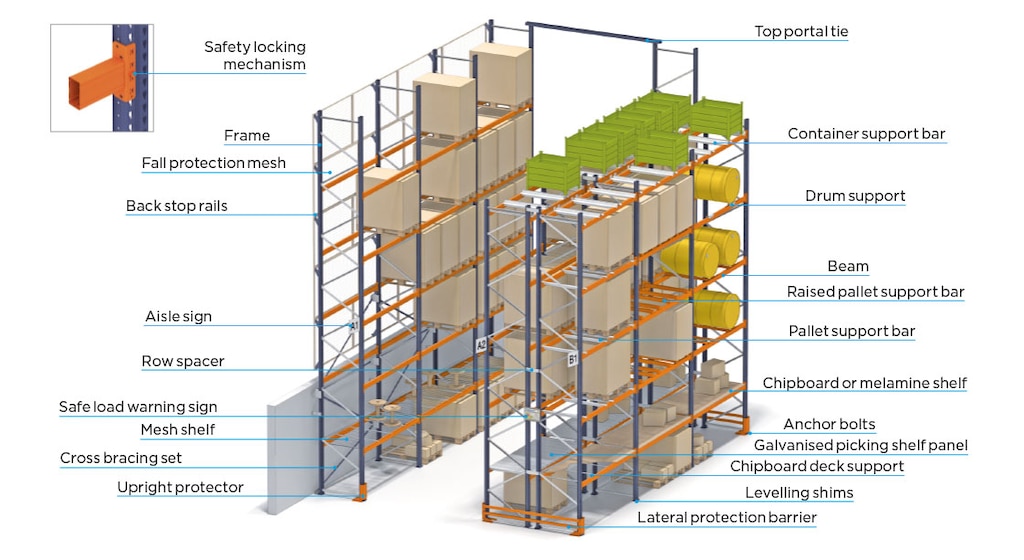

Įvairios pramoninių paletinių stelažų dalys užtikrina jų saugumą, stabilumą ir leistiną apkrovą

Pagrindinės paletinių stelažų dalys

Štai pagrindiniai paletinių stelažų dalių pavadinimai ir jų funkcijos.

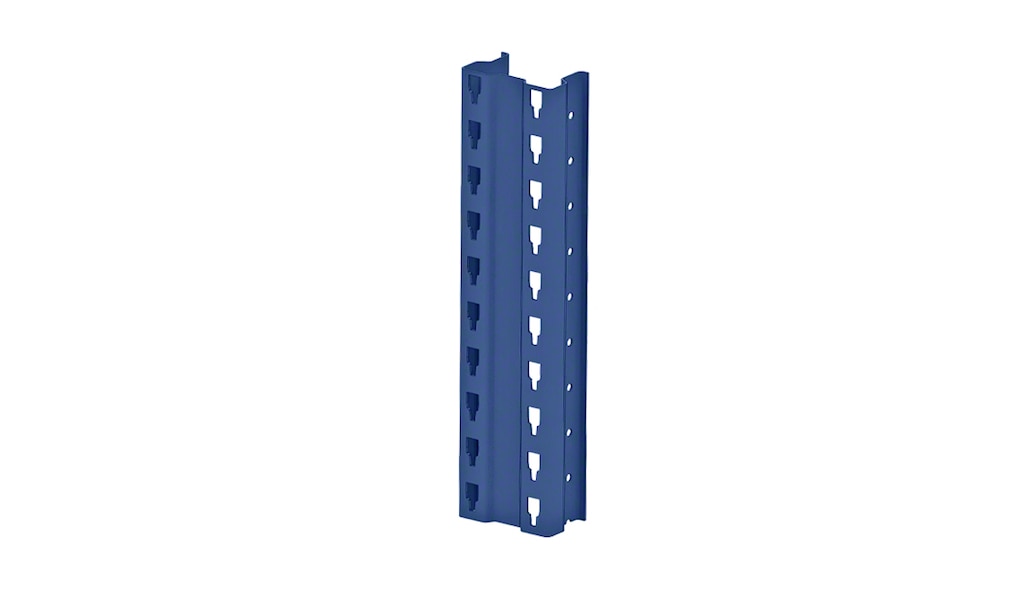

Statramsčiai

Metalinės dalys, iš kurių suformuota vertikali stelažų rėmo konstrukcija. Yra daugybė statramsčių modelių, pritaikytų įvairiems kroviniams, svoriams ir dydžiams. Kiekvienas statramstis turi pagrindą, kuriuo konstrukcija pritvirtinama prie sandėlio grindų.

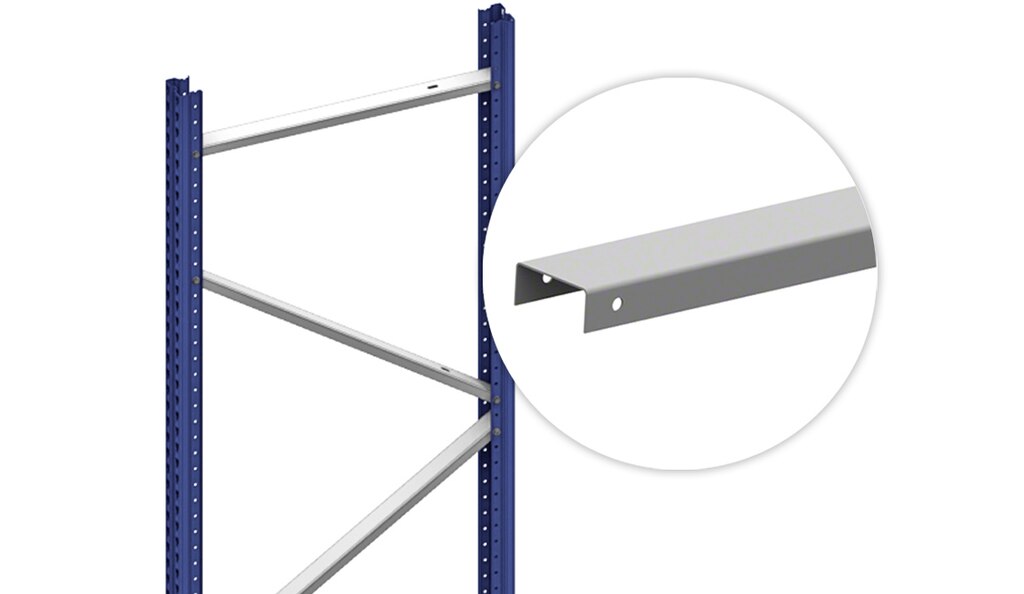

Įstrižinės sijos

Metaliniai stulpeliai, įstrižai sujungti su statramsčiais ir sudarantys rėmo konstrukciją. Įstrižinė sijos padidina leistiną statramsčių apkrovą ir taip užtikrina paletinių stelažų stabilumą.

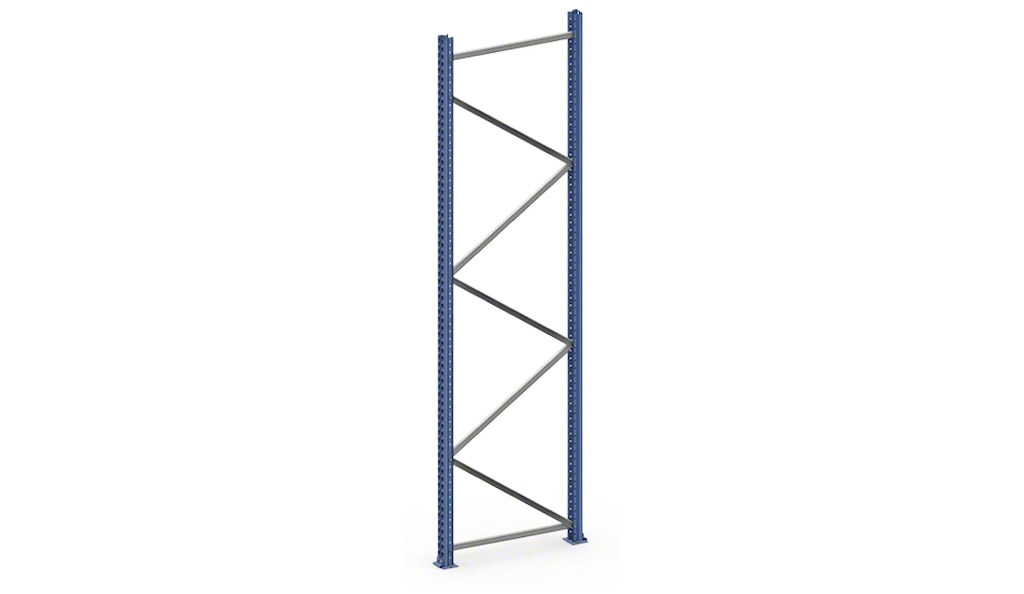

Rėmai

Metalinė konstrukcija, naudojama kaip vertikali stelažo atrama. Juos sudaro du statramsčiai ir įstrižinės sijos, pagrindo plokštės ir atitinkami priedai.

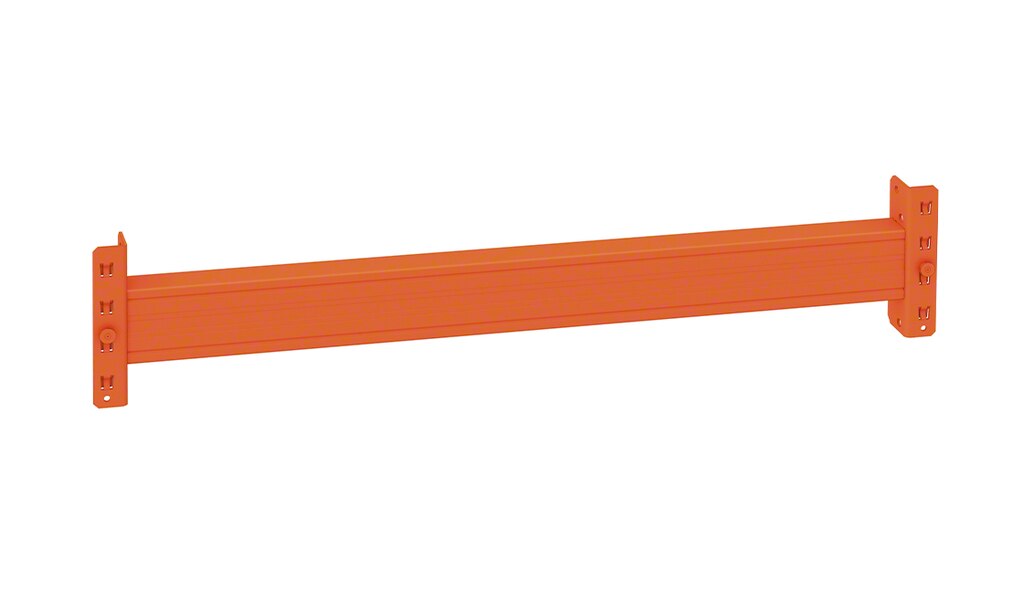

Sijos

Horizontalūs metaliniai profiliai, tiesiogiai tvirtinami prie rėmų. Jos naudojamos padėklams laikyti arba ant jų dedamos lentynų plokštės, ant kurių sukraunamos prekės. Stelažų konstrukcijose, skirtose ant padėklų sudėtiems kroviniams, taip pat galima sumontuoti padėklų stabdiklius, kad kroviniai neišsibarstytų nuo konstrukcijos.

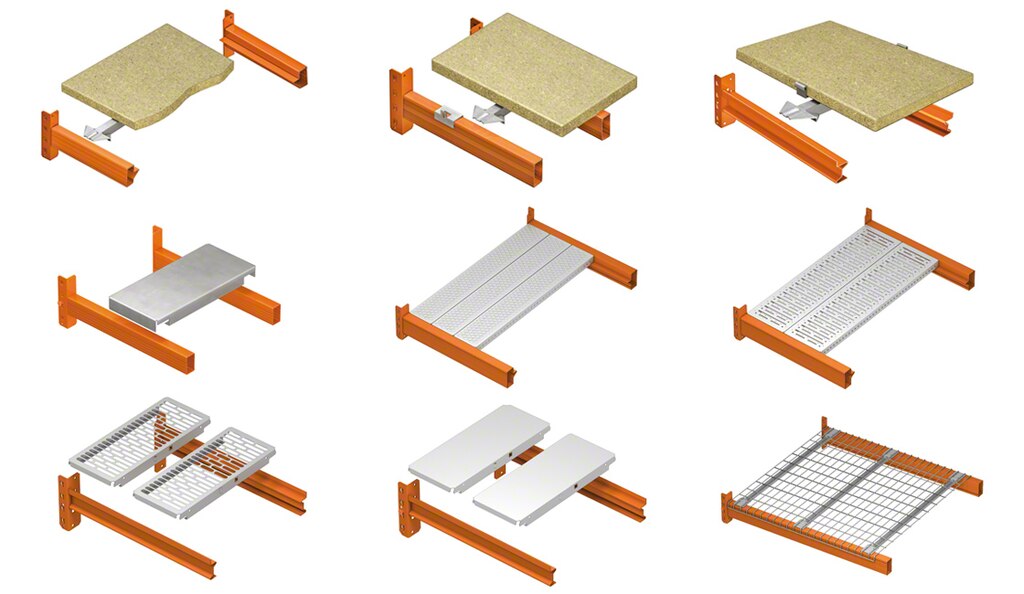

Lentynų plokštės

Lentynų plokštės – tai paletinių stelažų komponentai, kuriuos laiko sijos, kad būtų galima laikyti krovinį. Šios lentynos gali būti grotelinės, medinės arba cinkuoto metalo ir tai priklauso nuo sandėliuojamų prekių tipo.

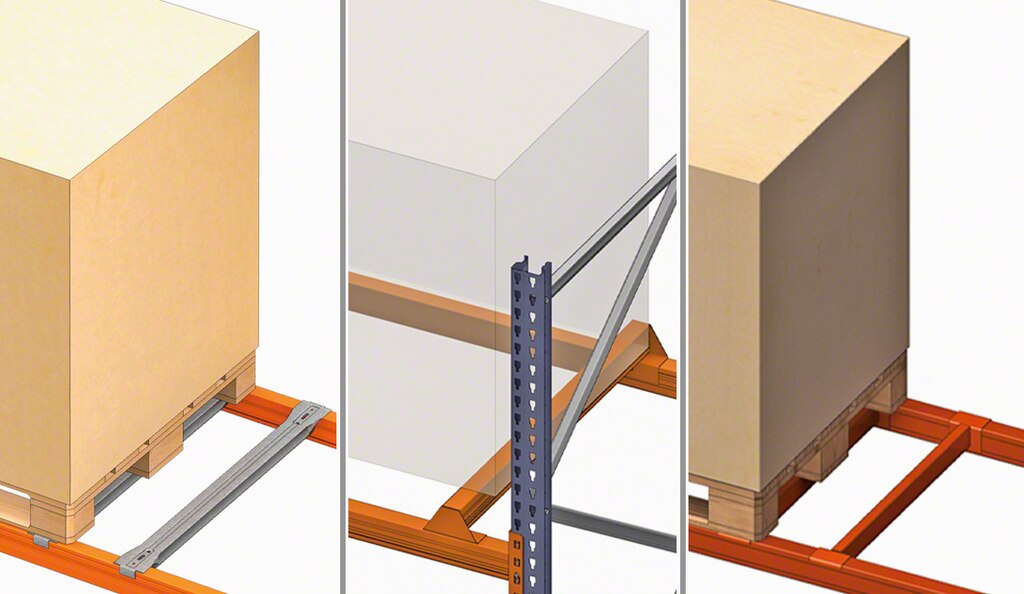

Skersiniai

Metaliniai profiliai, dedami statmenai sijai, kad būtų padidintas krovinių stabilumas. Ši stelažų dalis apsaugo padėklus nuo atsitiktinio nukritimo (ir galimo sulūžimo). Be to, ji palengvina padėklų įdėjimą plačiąja puse.

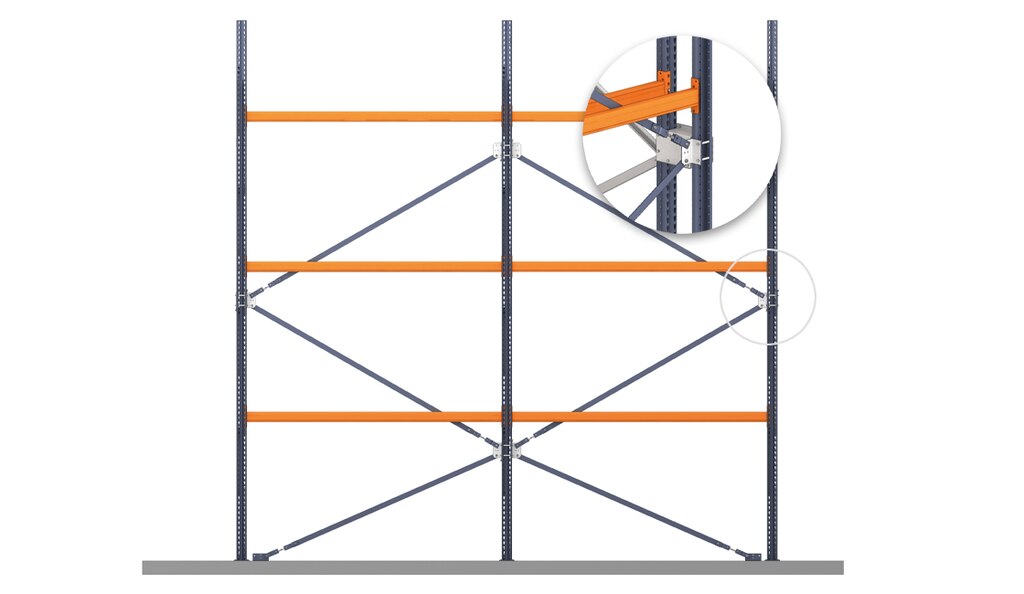

Sutvirtinimo detalės arba įstriži sutvirtinimo skersiniai

Prie sijų tvirtinami metaliniai profiliai, padidinantys paletinių stelažų leistiną apkrovą. Kiekviename profilyje yra įtempiklis, kuris užtikrina reikiamą standumą.

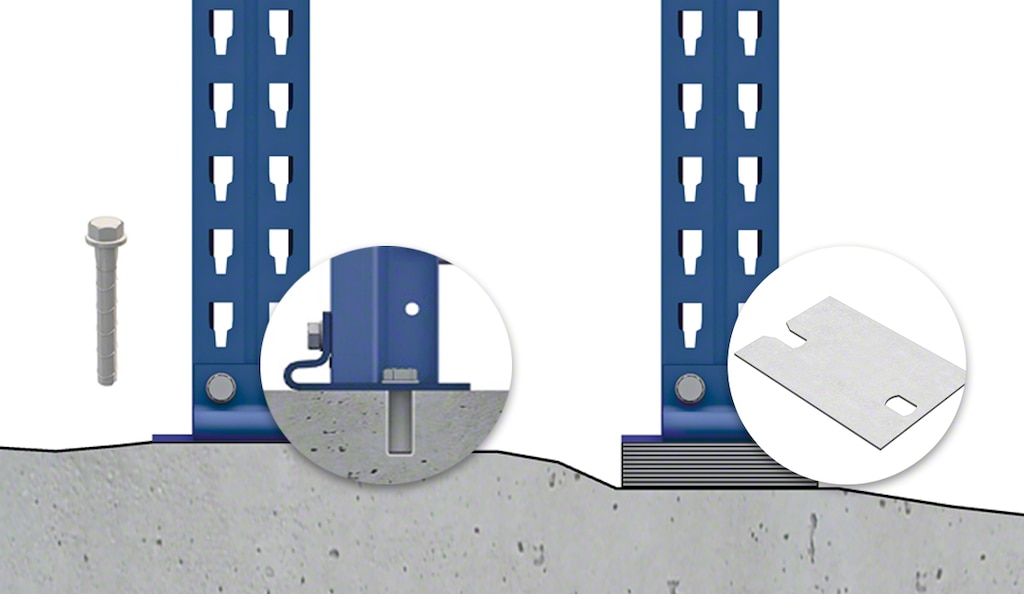

Tarpinės

Metaliniai komponentai, dedami po profiliais, kurie stovi ant nelygios grindų dangos, siekiant užtikrinti, kad būtų išlaikytas paletinių stelažų konstrukcijos svorio centras.

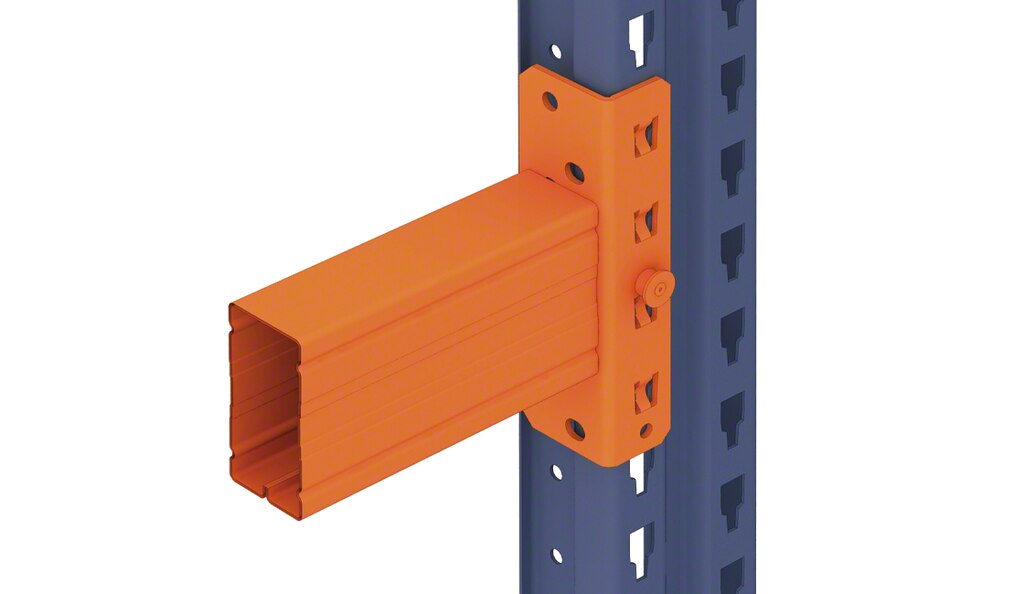

Fiksavimo įtaisas

Galinėje plokštelėje, jungiančioje statramstį su sija, yra fiksavimo įtaisas , neleidžiantis sijai atsitiktinai atsiskirti. Kadangi jis yra privirintas prie pačios galinės plokštės, šio apsauginio įtaiso neįmanoma nuimti, o tai padidina visos konstrukcijos saugumą.

Jungiamosios eilių detalės

Plieninis komponentas, sujungiantis du skirtingų paletinių stelažų modulių statramsčius.

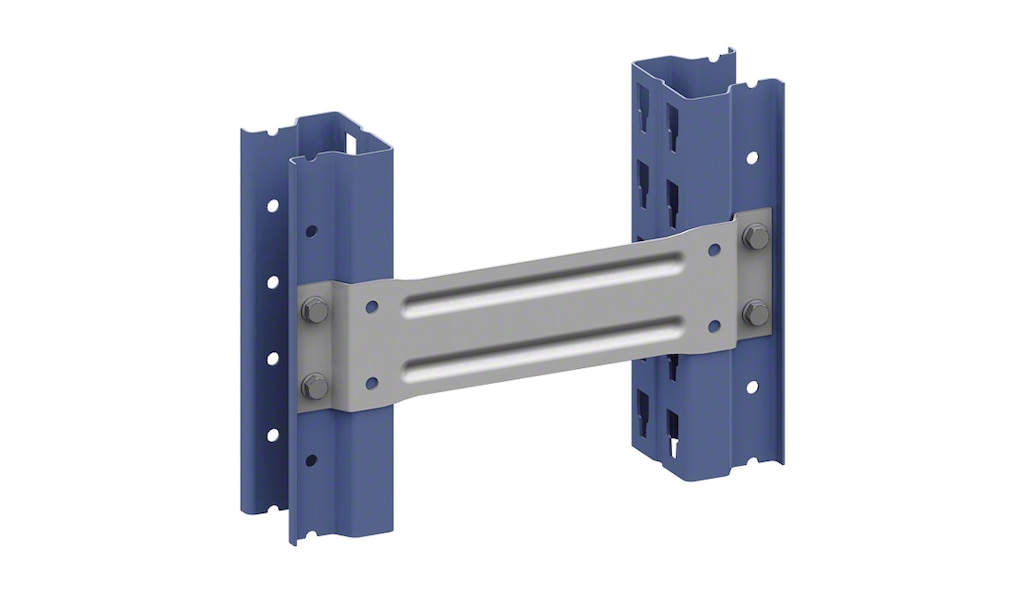

Jungiamoji eilių detalė – tai metalinis profilis, sujungiantis du skirtingų rėmų statramsčius, kad būtų sukurtas paletinių stelažų modulis

Lentynų plokščių tipai

Sandėliuojant padėklus nėra lentynų, nes prekes tiesiogiai laiko sijos. Tačiau kitų tipų krovinių vienetai dedami ant lentynų plokščių. Atsižvelgiant į sandėliuojamų prekių tipus, galima įrengti įvairių tipų lentynas.

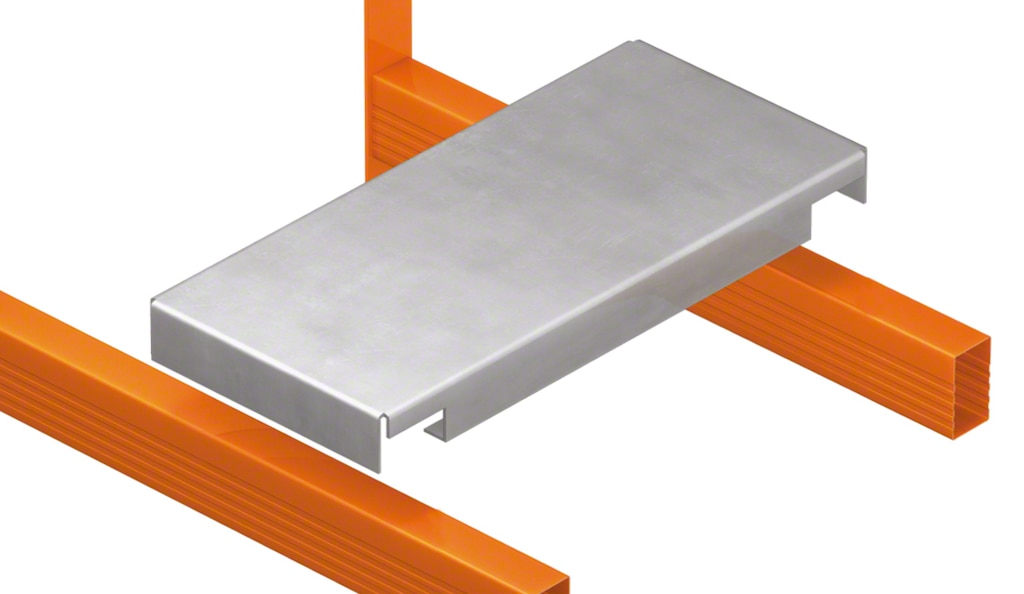

Cinkuotos lentynos

Lentynų plokštės montuojamos tiesiai ant sijų, stelaže nereikia įtaisyti papildomo tvirtinimo elemento. Dėl didelės leistinos apkrovos jos puikiai tinka didelių matmenų kroviniams laikyti.

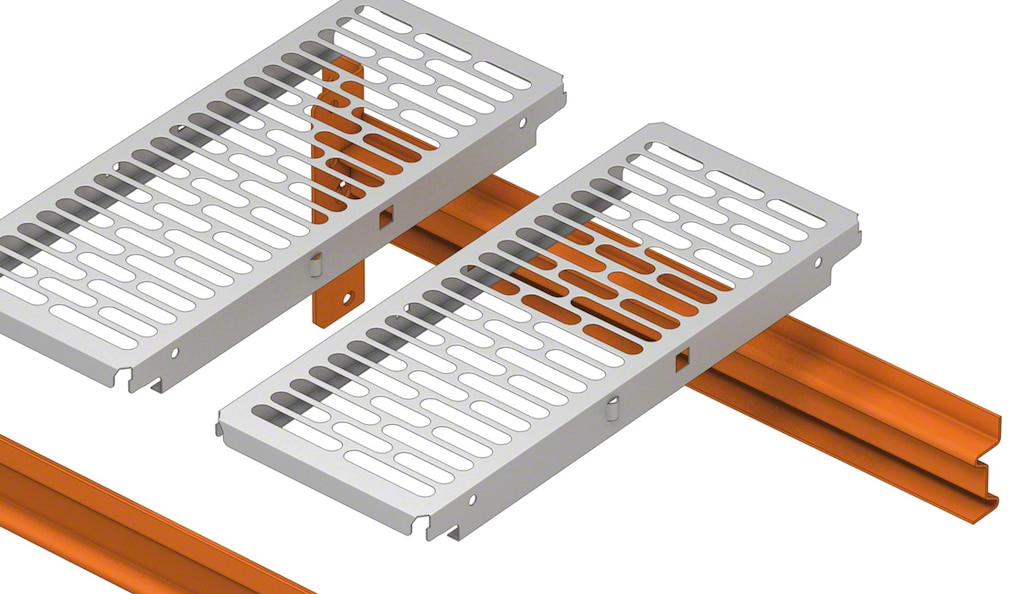

Metalinės lentynos

Šios lentynos, montuojamos kiekviename stelažų lygyje, paprastai naudojamos prekėms komplektuoti įvairiuose lygiuose. Šių tipų lentynos gali būti kelių versijų (su skylėmis, grioveliais arba perforuotos), atsižvelgiant į sandėliuojamo gaminio oro cirkuliacijos poreikius.

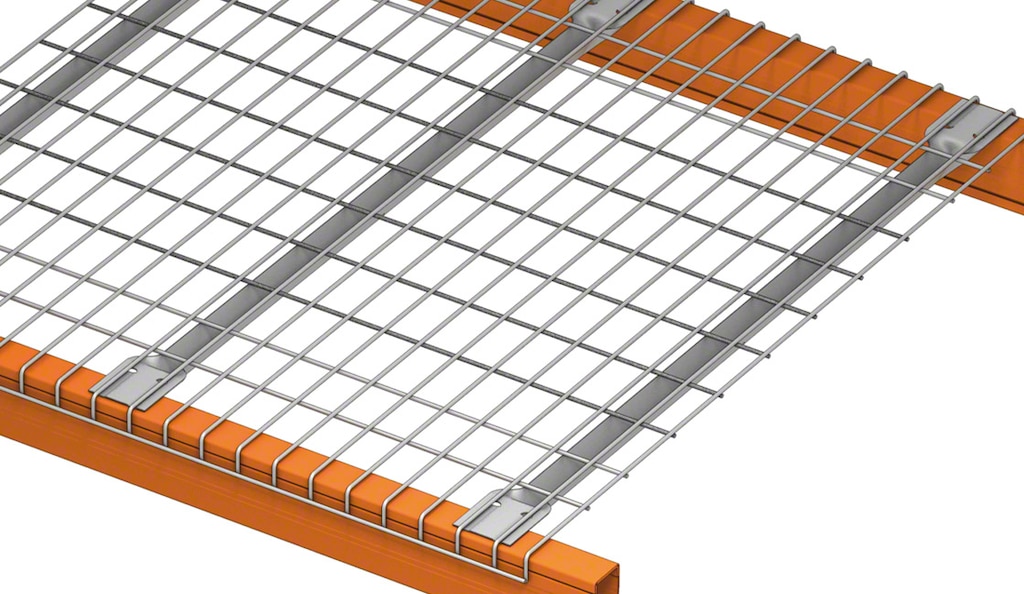

Vielos tinklo lentynos

Plokštės, suformuotos iš elektra suvirinto vielos tinklo, kuris sutvirtinamas skersiniais ir padidina konstrukcijos standumą. Naudojant šias lentynas užtikrinamas efektyvus automatinių purkštuvų veikimas, nes vanduo prateka per lentynas.

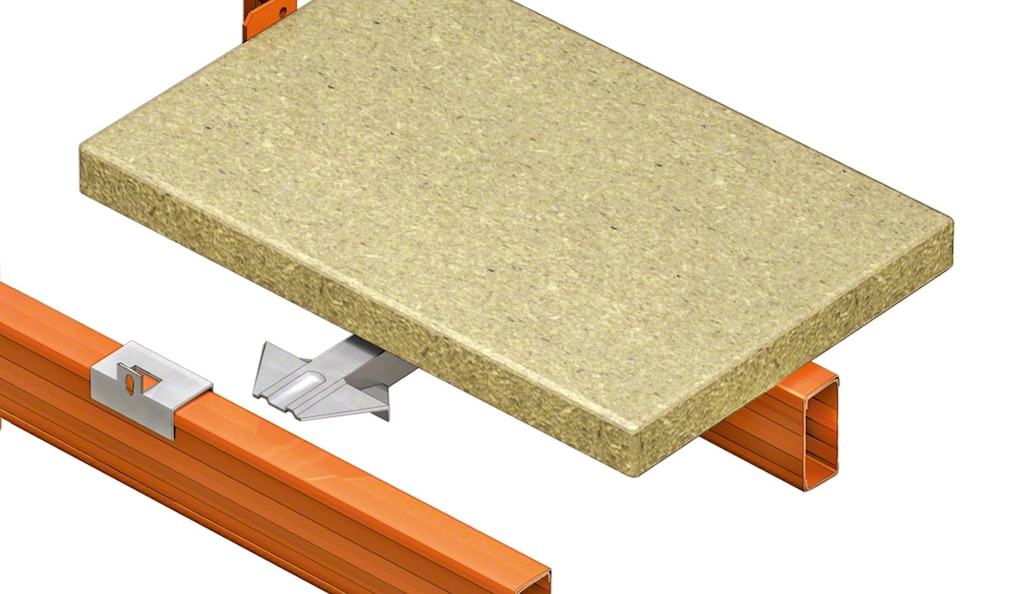

Medienos drožlių plokščių lentynos

Medienos drožlių plokščių lentynose galima laikyti įvairius krovinius. Atsižvelgiant į prekių dydį ir svorį, galima sumontuoti skersinius, kad padidėtų leistina konstrukcijos apkrova.

Paletinių stelažų saugos priedai

Paletinių stelažų dalys taip pat apima daugybę priedų, skirtų prekių, stelažų konstrukcijos ir, žinoma, operatoriaus saugumui padidinti. Toliau nurodyti dažniausiai naudojami saugos priedai.

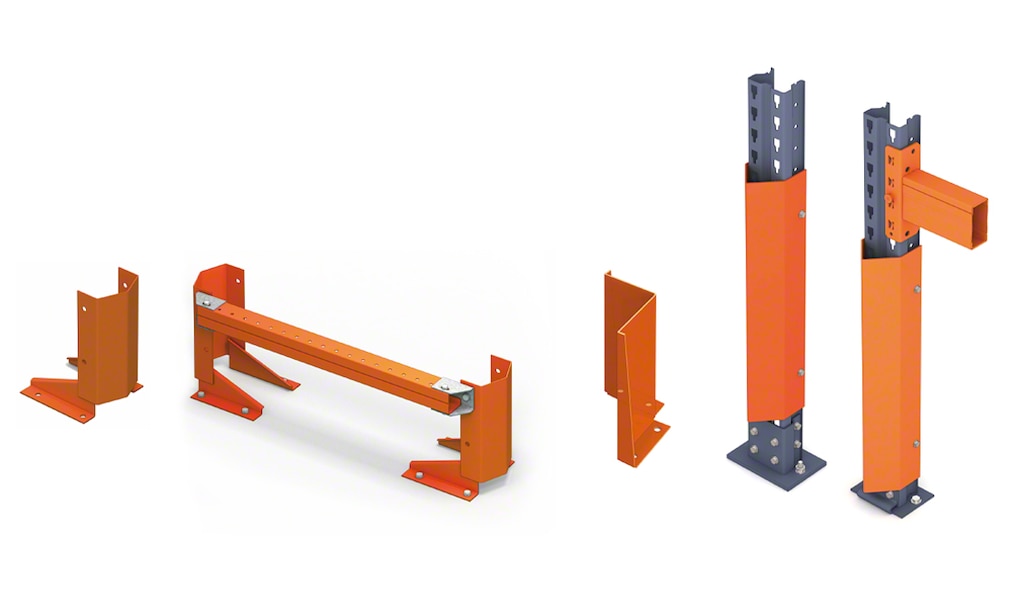

Apsaugos priemonės

Paletiniuose stelažuose sumontuojamos apsaugos, kad būtų išvengta konstrukcijos pažeidimų dėl atsitiktinių smūgių. Šie saugos elementai yra:

tarpueilio galo apsauga: tvirtinama rėmų galuose, kur smūgių tikimybė yra didesnė;
statramsčių ir rėmų apsaugos: naudojamos siekiant išvengti paletinių stelažų , valdomų šakiniais krautuvais, konstrukcijos pažeidimų;
kampų apsaugos: pagamintos iš sulankstytų metalo lakštų, kurie apsaugo išorinius statramsčius, kai negalima tiesiogiai pritvirtinti vertikalių apsaugų;
vertikalios sutvirtinimo detalės: naudingos, kai reikia apsaugoti statramstį prie pagrindo ir tam tikrame aukštyje.

Paletinių stelažų konstrukcinės dalys gali turėti apsaugas, užtikrinančias jų vientisumą smūgių atveju

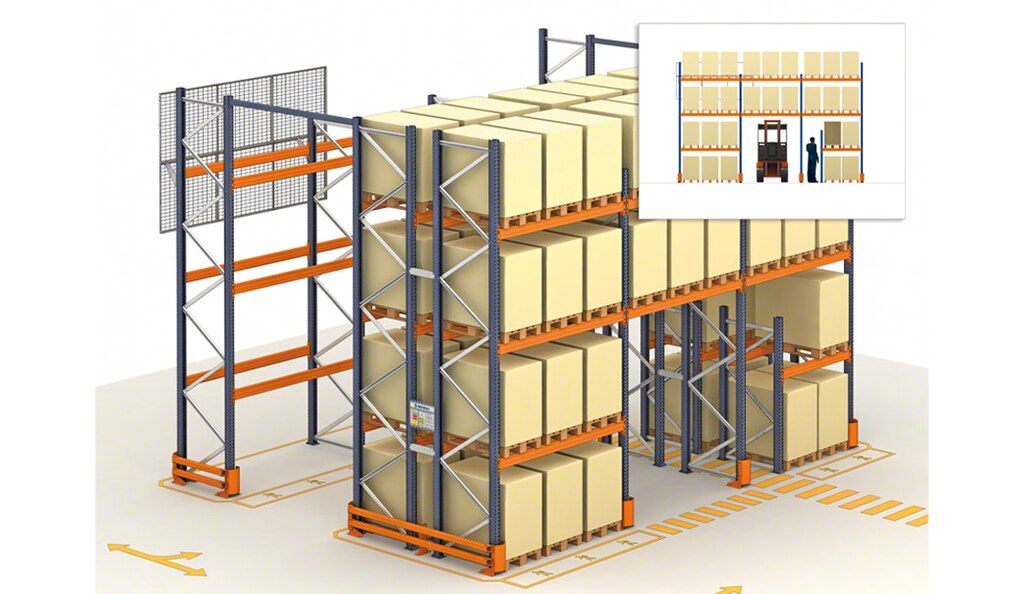

Apsaugos nuo kritimo tinklai

Saugos elementas, sumontuojamas galinėje stelažo pusėje, kad būtų išvengta atsitiktinio prekių iškritimo.

Apsaugos nuo kritimo tinklas sumontuojamas galinėje stelažo pusėje, kad prekės neiškristų

Adapteriai nestandartiniams kroviniams

Paletiniuose stelažuose yra priedų, kuriais galima pritaikyti sandėliavimo konstrukciją bet kokiam nestandartiniam kroviniui. Toliau nurodyti svarbiausi adapteriai.

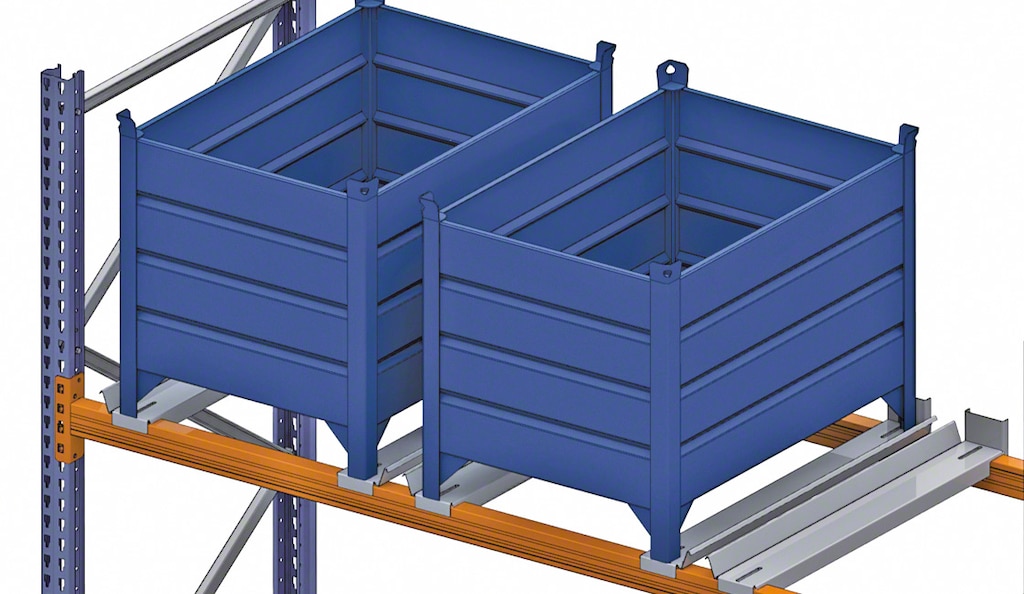

Talpyklos atrama

Metalinė dalis, panaši į skersinį, statmenai uždedama ant sijų, kai laikomos talpyklos. Siekiant užtikrinti, kad krovinys išliktų savo vietoje, kiekvienai talpyklai naudojamos dvi atramos – viena kairėje, o kita – dešinėje krovinio vieneto pusėje.

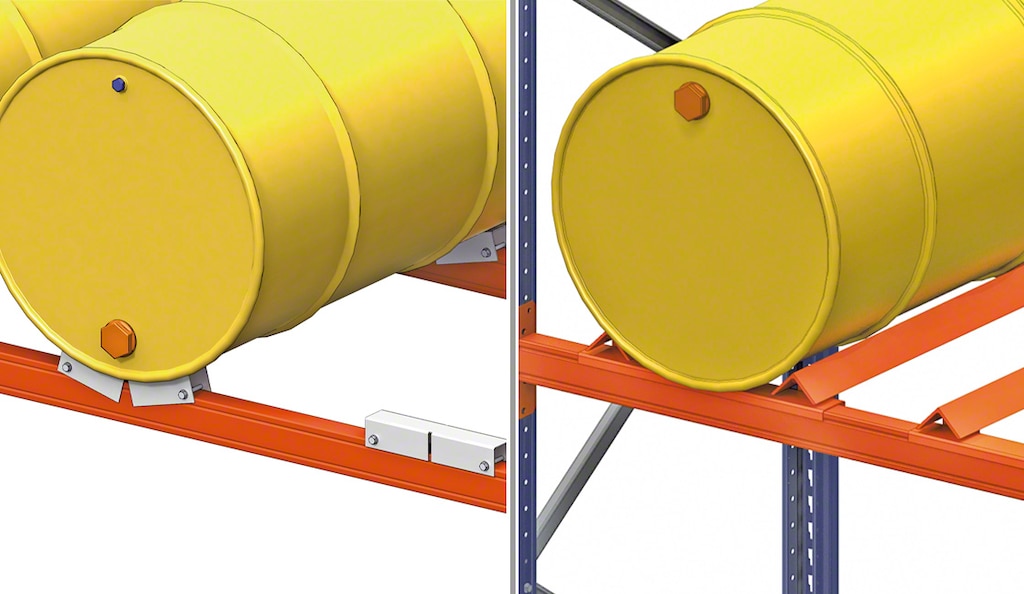

Cilindrinės talpyklos ar ritinio lovelis

Komponentas, kurį įtaisius galima laikyti cilindrines talpyklas ir ritinius. Jį gali sudaryti du ritinėliai, ant kurių sukasi talpykla, kad iš jos būtų galima išpilti skystį. Taip pat jis gali būti sudarytas iš dviejų V formos dalių, kurios kroviniui suteikia reikiamą atramą.

Cilindrinės talpyklos lovelis – tai prie sijos tvirtinamas komponentas, palengvinantis cilindrinių talpyklų ar kitų cilindrinių gaminių laikymą

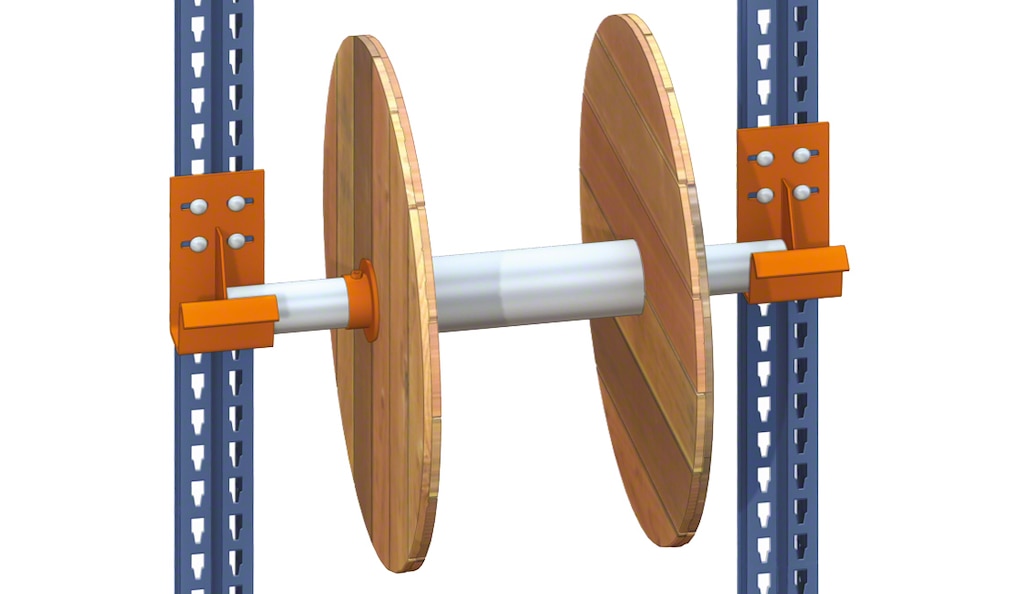

Cilindrinės talpyklos laikiklis

Priedas, naudojamas laikyti ritiniams ar kitiems cilindriniams elementams. Ši dalis būna įvairių konfigūracijų, kurios priklauso nuo prekių savybių, krovinio dydžio arba stelažo paskirties objekte.

Ženklinimo priedai

Paletinių stelažų dalys taip pat apima elementus, kurie nėra konstrukcijos dalis, tačiau padidina sandėlio saugumą ir naudotojams palengvina prekių identifikavimą. Toliau nurodyti dažniausiai naudojami ženklinimo priedai.

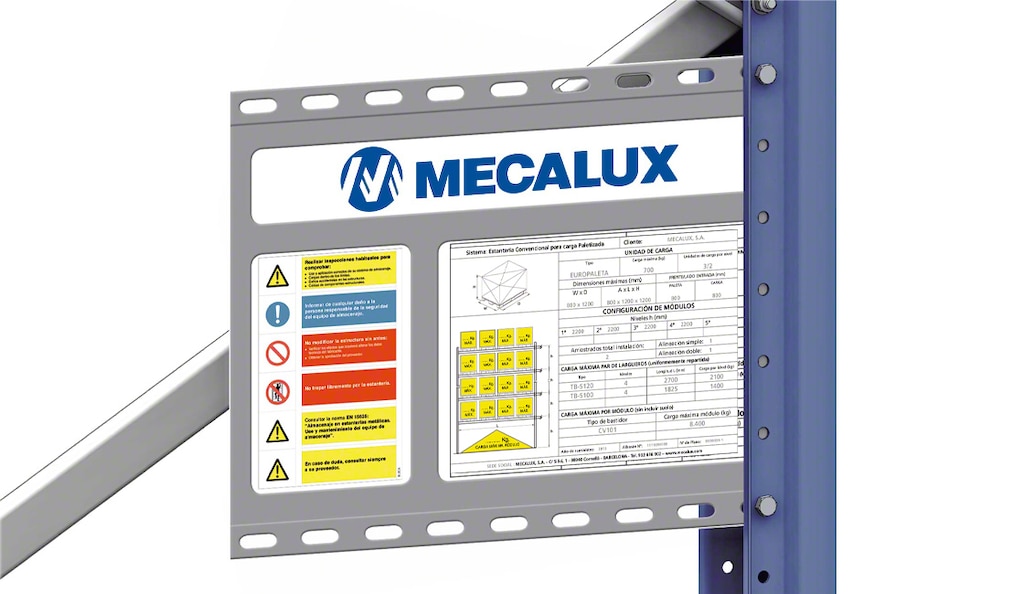

Saugios apkrovos įspėjamasis užrašas

Stačiakampio formos PVC priedas, kuriame nurodomos visos techninės savybės, susijusios su paletiniais stelažais. Jis pritvirtinamas stelažų galuose, kad būtų matomas operatoriams, technikams ir sandėlyje užsakymus komplektuojantiems darbuotojams.

Tarpueilių ženklai

Stačiakampiai žymekliai, tvirtinami stelažų galuose (kiekvieno tarpueilio pradžioje ir pabaigoje). Juose nurodomas vidinis įmonės identifikacinis kodas. Pagal šį ženklą operatoriai gali lengvai atpažinti, koks paletinių stelažų modulis yra tame tarpueilyje ir kokio tipo krovinys jame laikomas.

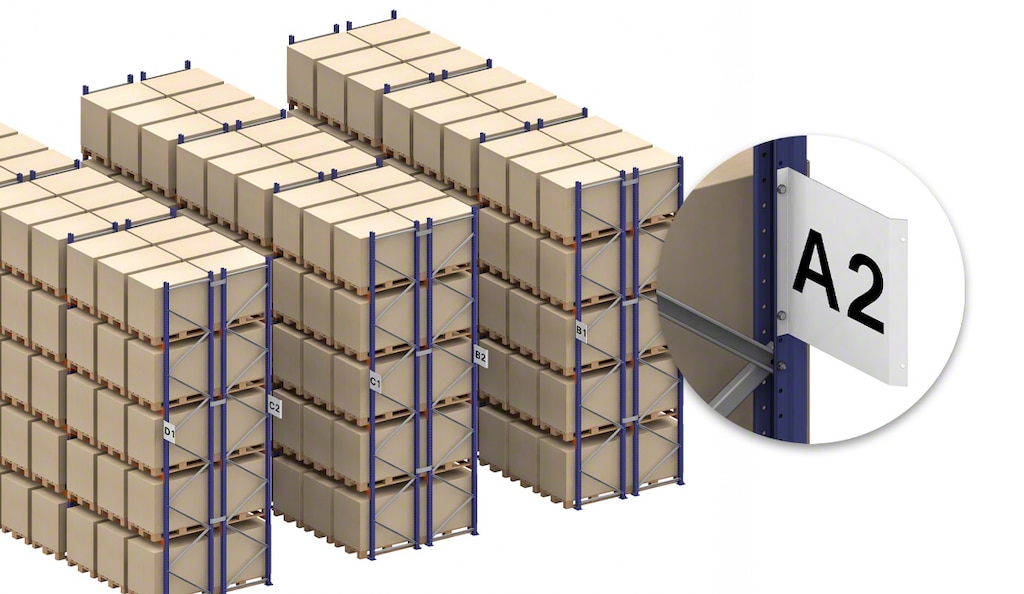

Tarpueilio ženklas yra prie statramsčių prisukamas priedas, padedantis operatoriams identifikuoti paletinį stelažą

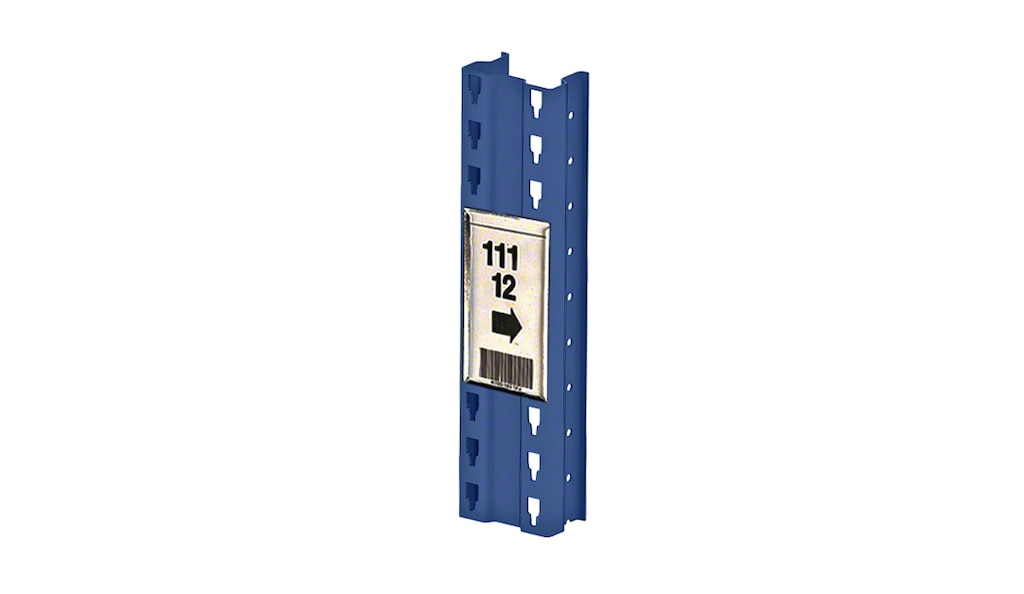

Ženklo laikiklis

Priedas , pritvirtinamas prie statramsčio arba sijos, kad būtų lengviau identifikuoti prekes. Jį galima pritvirtinti tiesiai prie statramsčio tiesiogiai arba naudojant identifikavimo kortelės laikiklį.

Kiekvienos paletinių stelažų dalies kokybė ir sauga

Paletinį stelažą sudarančių dalių rinkinys užtikrina jų stabilumą, standumą ir leistiną apkrovą. Be to, šiuose sandėliavimo sprendimuose yra daug įvairių elementų, kuriais stelažai pritaikomi visų tipų prekėms ir krovinių vienetams.

Iš tiesų, paletinių stelažų dalys, pavyzdžiui, sutvirtinimo detalės ir skersiniai, padidina leistiną objekto apkrovą. Be to, dėl plataus lentynų ir sijų asortimento šiuos sprendimus galima pritaikyti prie bet kokių kliento poreikių. Norite sužinoti daugiau apie „Mecalux“ paletinių stelažų sistemas? Nedvejodami susisiekite su mumis. Vienas iš mūsų patyrusių konsultantų kartu su jumis parinks geriausiai jūsų sandėliui tinkantį paletinių stelažų tipą.
