Automatinė Pallet shuttle 3D sistema
Didelio tankio padėklų sandėliavimo sistema, kurioje naudojami autonomiški daugiakrypčiai „Shuttle“ vežimėliai, siekiant maksimaliai padidinti sandėlio talpą, produktyvumą ir lankstumą.
Gaminys
Pažangiausias automatizavimo sprendimas, kurį naudojant maksimaliai išnaudojama padėklų automatizuotos sandėliavimo ir paieškos sistemos (AS/RS) sandėliavimo erdvė, padidinamas produktyvumas ir lankstumas

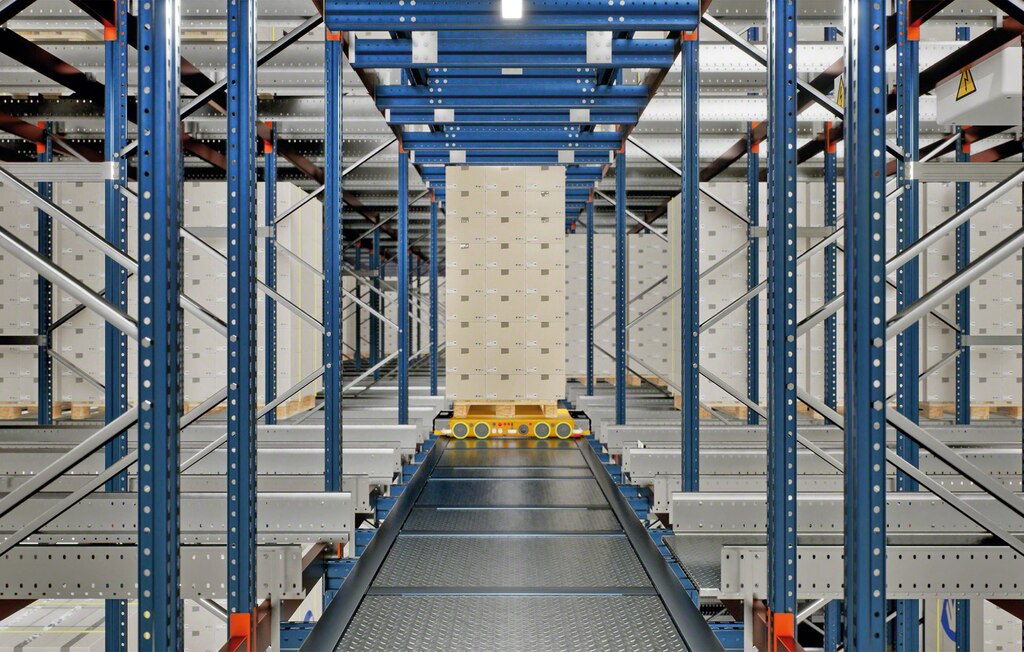

Automatinė Pallet shuttle 3D sistema – tai didelio tankio sandėliavimo sprendimas, kurį sudaro novatoriškas daugiakryptis elektrinis Shuttle vežimėlis. Šis autonomiškas Shuttle vežimėlis sukrauna padėklus ant stelažų ir nukrauna nuo jų, be to, jis išskirtinai efektyvus. Svarbiausia tai, kad šie Shuttle vežimėliai stelažų konstrukcijos tarpueiliais ir kanalais juda autonomiškai, todėl nereikia papildomų medžiagų tvarkymo priemonių (pvz., automatinių aukštųjų stelažų krautuvų padėklams arba pervežimo vežimėlių). Tam, kad galėtų judėti tarp skirtingų sandėlio lygių, Shuttle vežimėliams naudojama liftų sistema.
„Mecalux“ automatinė Pallet shuttle 3D sistema yra viena pažangiausių AS/RS sistemų, pirmaujanti sandėlių automatizavimo srityje. Ji ne tik padidina sandėlio produktyvumą bei padeda optimaliai išnaudoti turimą erdvę, kad būtų padidinta sandėlio talpa, bet ir užtikrina išskirtinį universalumą. Dėl šio lankstumo įmonės gali patenkinti poreikius dinaminių scenarijų atveju, pvz., didžiausios paklausos laikotarpiais ir atliekant svarbiausias užduotis. Be to, dėl pilnai modulinio dizaino šią sistemą galima greitai pritaikyti pagal AS/RS sistemos pajėgumą, o našumą – atsižvelgiant į verslo augimą.
Automatinės Pallet shuttle 3D sistemos pranašumai
- Didelis produktyvumas: dėl greito daugiakrypčių Pallet shuttle 3D sistemos vežimėlių judėjimo ir jų eksploatavimo universalumo smarkiai pagerėja sandėlių veiklos rezultatai.

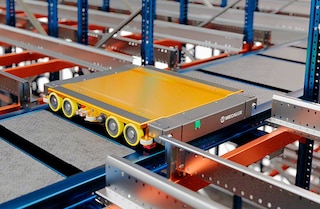

- Maksimalus lankstumas: Shuttle vežimėliai juda tarp lygių ir tarpueiliais. Be to, viename tarpueilyje vienu metu gali veikti keli Shuttle vežimėliai. Taip valdytojai gali pakoreguoti sistemos našumą pagal kintančius scenarijus, įskaitant svarbesnių užduočių vykdymą bei didžiausios paklausos laikotarpius.

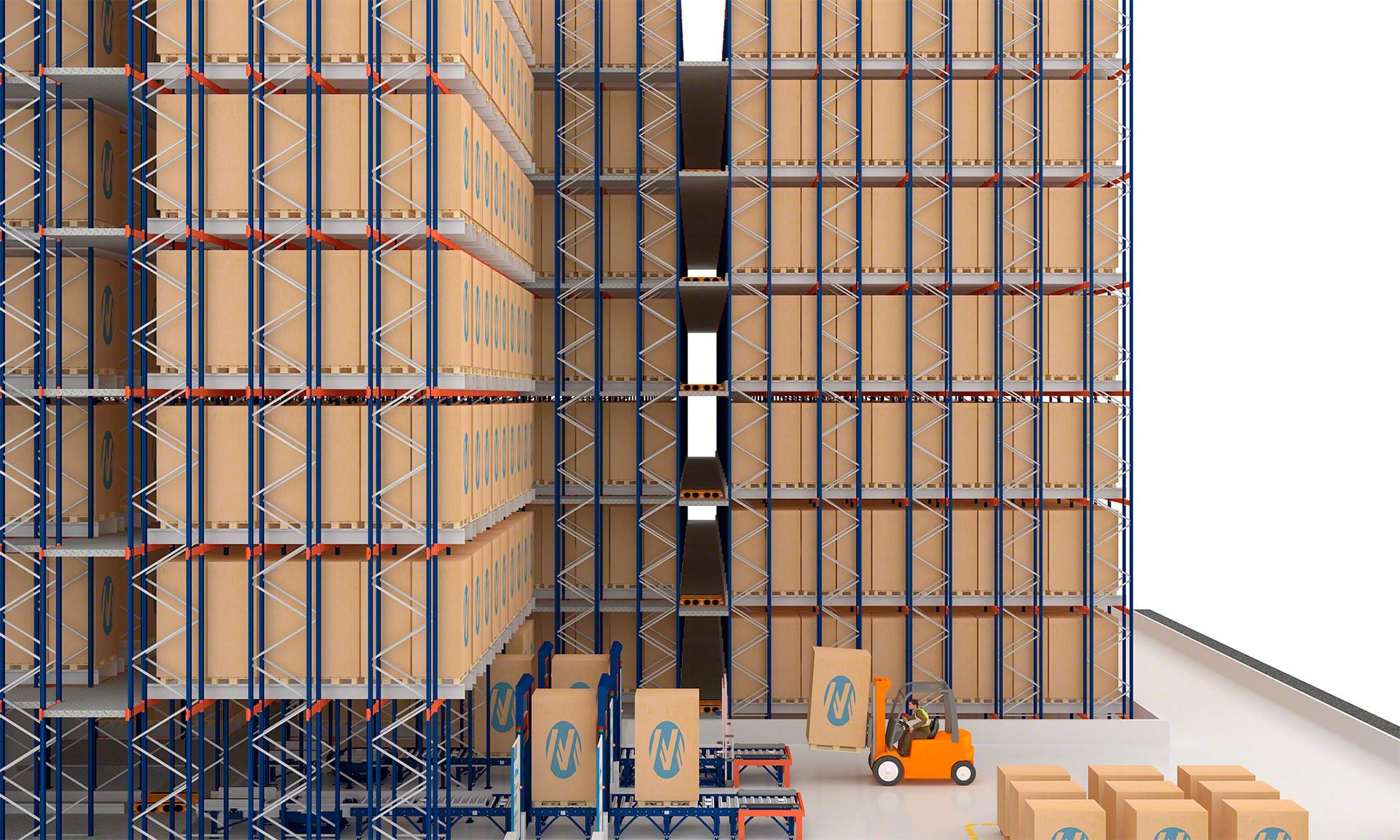

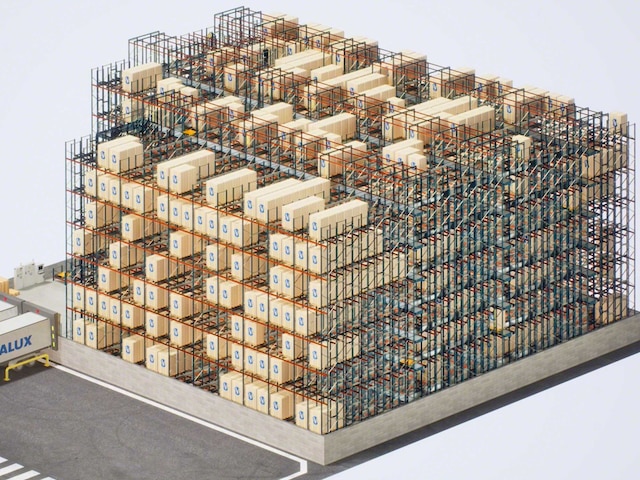

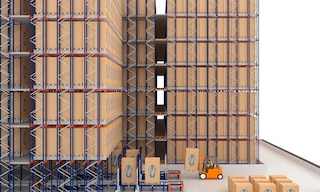

- Didesnė talpa ir įvairinimas: dėl kompaktiško sandėliavimo galima optimaliai išnaudoti turimą erdvę ir padidinti sandėlio talpą. Be to, kiekviename kanale galima laikyti daugiau nei vieną SKU ir daugiau nei vieno dydžio padėklus.
- Autonomiškas išmanus eksploatavimas: Shuttle vežimėlis juda tarpueiliais ir kanalais nenaudojant kitų medžiagų tvarkymo transporto priemonių. „Mecalux“ transportavimo priemonių grupės valdymo programinė įranga kontroliuoja Shuttle vežimėlių eismą stelažų konstrukcijoje. Taip užtikrinamas nepertraukiamas ir sklandus Shuttle vežimėlių judėjimas, išvengiama spūsčių ir jų susidūrimo.
- Eksploatavimo efektyvumas ir judrumas: jutiklių sistema užtikrina saugumą bei efektyvumą randant, tvarkant ir išdėstant padėklus. Be to, dėl ratukų ir bėgelių dizaino Shuttle vežimėliai gali važiuoti sklandžiai ir lengvai bei stabiliai keisti kryptį.
- Plėtros galimybės: dėl AS/RS sistemos modulinio dizaino sukuriamos palankesnės sąlygos ateityje, išaugus verslui, plėsti sandėlį. Siekiant padidinti produktyvumą, galima pridėti naujų Shuttle vežimėlių. Panašiai galima sukurti naujų tarpueilių ir lygių, kad būtų padidinta talpa.
- Plati temperatūros amplitudė: kadangi Shuttle vežimėliai gali būti eksploatuojami esant labai žemai temperatūrai, jie tinkami šaltiesiems ir šaldymo sandėliams. Tokiose patalpose sumontavus didelio tankio sprendimus sutaupoma nemažai lėšų, reikalingų energijos išlaidoms.
- Visapusiškas sprendimas: „Mecalux“ projektuoja, gamina, montuoja ir perduoda eksploatuoti visus AS/RS sistemos komponentus. Tai apima Shuttle vežimėlius, liftus, stelažus, konvejerius, transportavimo priemonių grupės valdymo programinę įrangą ir sandėlių valdymo programas (SVS).
Automatinės Pallet shuttle 3D sistemos pritaikymo sritys
Didelio tankio automatiniai sandėliavimo sprendimai ir maksimalus produktyvumas
Automatinė Pallet shuttle 3D sistema – tai AS/RS sistemos sprendimas, labiausiai pritaikytas intensyvių pakrovimo ir iškrovimo ciklų atvejams arba atvejams, kai paklausa smarkiai kinta. Dėl kompaktiško šios sistemos dizaino galima išnaudoti turimą erdvę, o universalumas leidžia pritaikyti ją įvairių sektorių įmonių poreikiams.

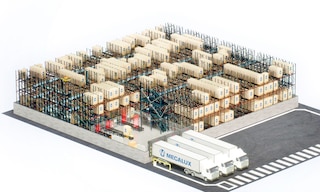

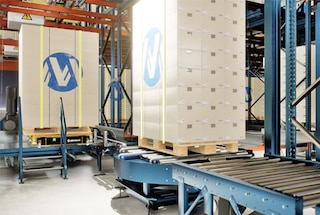

Sandėliai, kuriuose gaminių atsargos greitai kinta
Ši AS/RS sistema puikiai padeda ženkliai supaprastinti patalpų valdymą, nes leidžia tvarkyti didelius kiekius įvežamų ir išvežamų ant padėklų sukrautų krovinių.

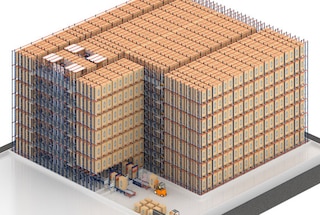

Patalpos, kuriuose galima sandėliuoti didelius prekių kiekius
Tai tobulas sprendimas įmonėms, turinčioms daug padėklų tam pačiam SKU. Kadangi galima sandėliuoti gaminius dideliu tankiu, padidinama sandėlių talpa, o Shuttle vežimėlio eksploatavimo greitis užtikrina maksimalų našumą.
Šaltieji ir šaldymo sandėliai
Dėl plataus 3D Shuttle vežimėlio šiluminio atsparumo diapazono jį galima naudoti šaltuosiuose sandėliuose. Šiose erdvėse didelio tankio sandėliavimas sumažina aušinamą plotą, taip sumažindamas išlaidas ir atlaisvindamas operatorius nuo darbo žemoje temperatūroje.

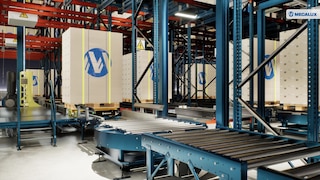

Kaip veikia automatinė Pallet shuttle 3D sistema?
3D shuttle vežimėliai stelažų bloku juda įvairiomis kryptimis, todėl gerokai padidėja sistemos lankstumas. Dėl paprastesnio veikimo gerokai lengviau sukrauti ir iškrauti padėklus, todėl ši AS/RS sistema pritaikoma įvairiems poreikiams.

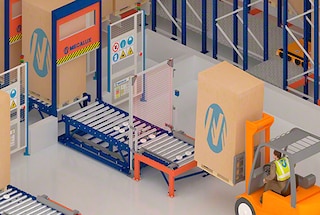

Padėklas atvežamas į stelažų bloką
Prieigos prie AS/RS sistemos vietoje esantis konvejeris transportuoja sandėliuojamą padėklą į įvažiavimo į stelažą vietą. Šiame kelyje padėklas pervežamas per patikros punktą, kad būtų patikrinti jo matmenys (ar jam pakanka vietos) ir pagrindo lentos.

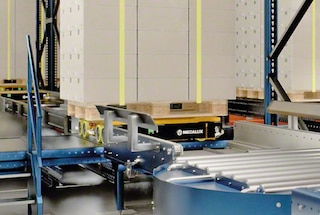

3D shuttle vežimėlis paima padėklą, kad nuvežtų į jo sandėliavimo vietą
SVS programinė įranga paskiria padėklui optimalią vietą. Tuo pat metu transportavimo priemonių grupės valdymo programinė įranga nustato tinkamiausią maršrutą iki tos vietos. Naudodama „Wi-Fi“ signalą ji nusiunčia šią informaciją vienam iš Shuttle vežimėlių, kuris paima padėklą ir pradeda važiuoti per stelažus.

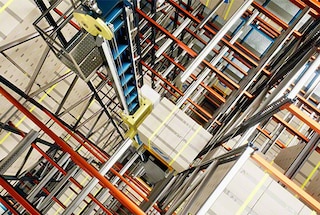

Shuttle vežimėlis perkelia padėklą į viršutinį lygį
Jei paskirta vieta yra aukštesniame lygyje, Shuttle vežimėlis perkelia padėklą į tą aukštį naudodamas įvadinį liftą. Tai, kaip pasiekiami viršutiniai lygiai, priklauso nuo pasirinktos konfigūracijos: pavyzdžiui, Shuttle vežimėlis taip pat gali padėti padėklą ant lifto, kad jį paskirties vietos lygyje paimtų kitas Shuttle vežimėlis.

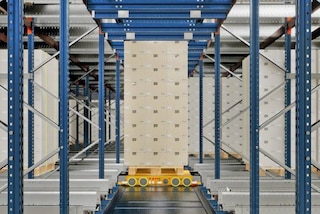

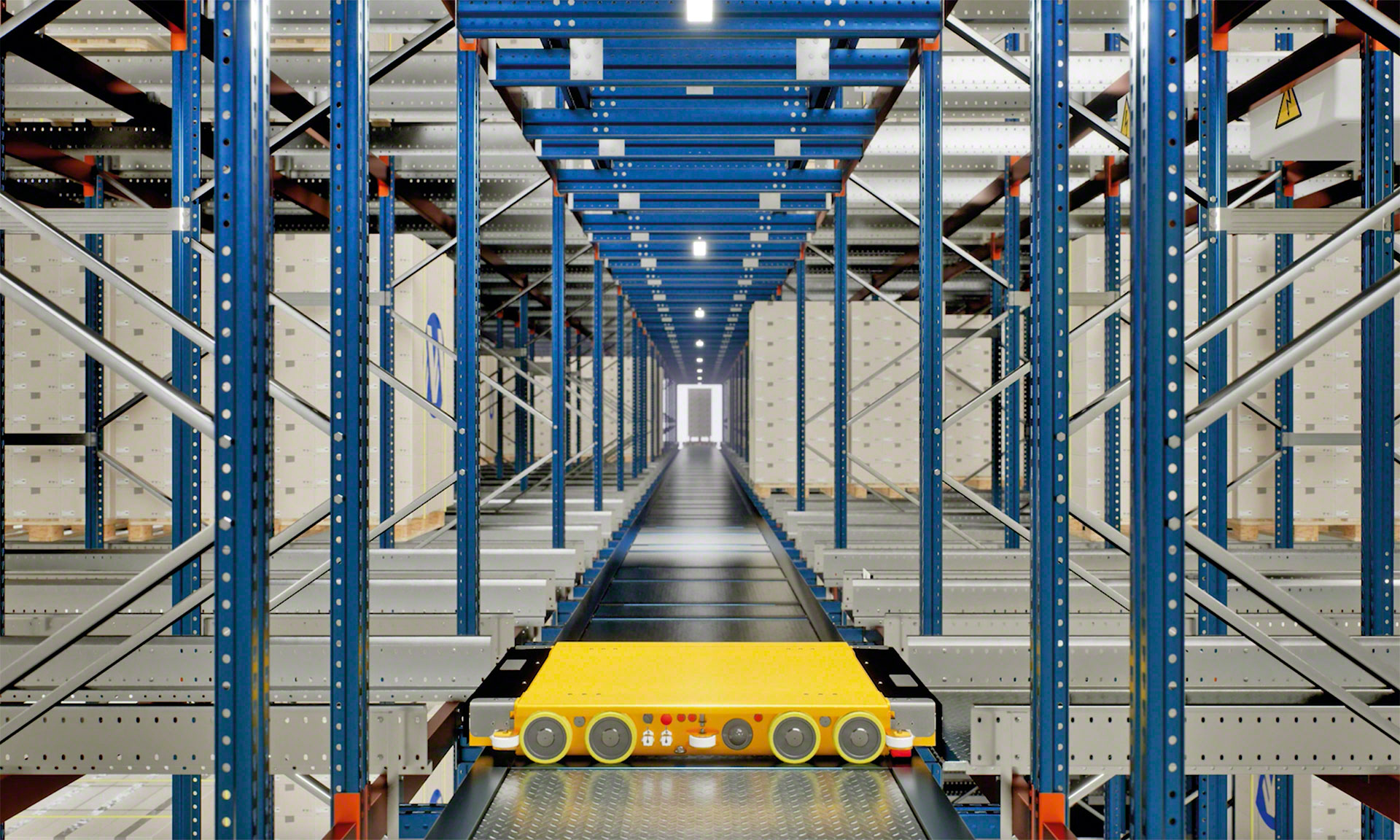

Shuttle vežimėlis juda stelažų viduje
Kai pasiekia paskirtą lygį, Shuttle vežimėlis važiuoja tarpueiliais, kol atvyksta į prieigos prie nurodyto kanalo vietą. Transportavimo priemonių grupės tvarkymo programinė įranga koordinuoja Shuttle vežimėlių judėjimą, o jutikliai reguliuoja vienas prie kito artėjančių Shuttle vežimėlių greitį. Todėl tuo pat metu tuo pačiu tarpueiliu judantys Shuttle vežimėliai tai daro sklandžiai ir saugiai. Shuttle vežimėliai gali pervažiuoti į kitus tarpueilius naudodami pereinamuosius kanalus (jei vežimėliai pakrauti) arba sandėliavimo kanalus (jei nepakrauti).

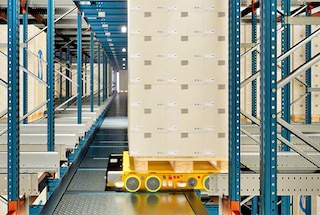

Shuttle vežimėlis padeda padėklą paskirtoje vietoje
Kai 3D Shuttle vežimėlis pasiekia sandėliavimo kanalą, šiek tiek pakelia padėklą ir įvažiuoja į kanalą bei padeda krovinį tolimiausioje galimoje vietoje. Shuttle vežimėlis krovinius sudeda kuo kompaktiškiau, nepaisant to, kokio dydžio padėklai sudėti tame kanale. Kai taikomas metodas LIFO (paskutinis padedamas, išimamas pirmas), programinė įranga gali kanalo viduje paskirstyti krovinius, kad bet kurioje pusėje būtų laikomi skirtingi SKU (kai abu galai nukreipti į tarpueilį).

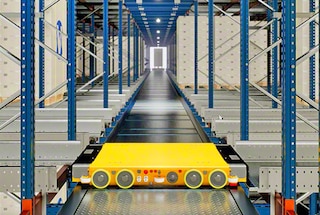

Shuttle vežimėlis išvažiuoja iš kanalo ir vėl įsilieja į vežimėlių eismą
Padėjęs padėklą, Shuttle vežimėlis gali išvažiuoti iš kanalo pro tą pusę, iš kurios įvažiavo į jį. Jis taip pat gali važiuoti po sandėliuojamais padėklais ir išvažiuoti priešingame gale (jei kitas atviras kanalo galas yra priešais kitą tarpueilį). Programinė įranga nurodys tikslų laiką, kada Shuttle vežimėlis gali vėl įsilieti į eismą ir atlikti kitą užduotį.

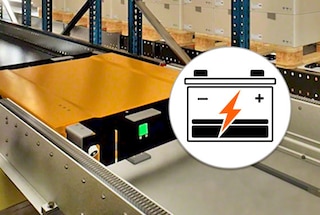

Shuttle vežimėlio akumuliatoriaus įkrovimo procesas
Shuttle vežimėliai nuolat informuoja apie jų akumuliatorių būseną. Kai nustatoma, kad Shuttle vežimėlio įkrova nesiekia tam tikro lygio, transportavimo priemonių grupės valdymo programinė įranga nukreipia jį į vieną iš įkrovimo stotelių, kurių vietos strategiškai parenkamos stelažų bloke. Kai Shuttle vežimėlis įkraunamas, jis automatiškai, be žmogaus įsikišimo į šį procesą, grįžta prie darbo.
Automatinės Pallet shuttle 3D sistemos komponentai
Naudojant automatinę Pallet shuttle 3D sistemą, visas padėklų judėjimas stelažų konstrukcijoje valdomas Shuttle vežimėliais ir liftais. Taip labai supaprastinamas šios konstrukcijos projektavimas bei montavimas, palyginti su kitais didelio tankio AS/RS sistemos sprendimais, nes nereikia papildomos krovimo įrangos, pvz., automatinių aukštųjų stelažų krautuvų padėklams arba pervežimo vežimėlių.

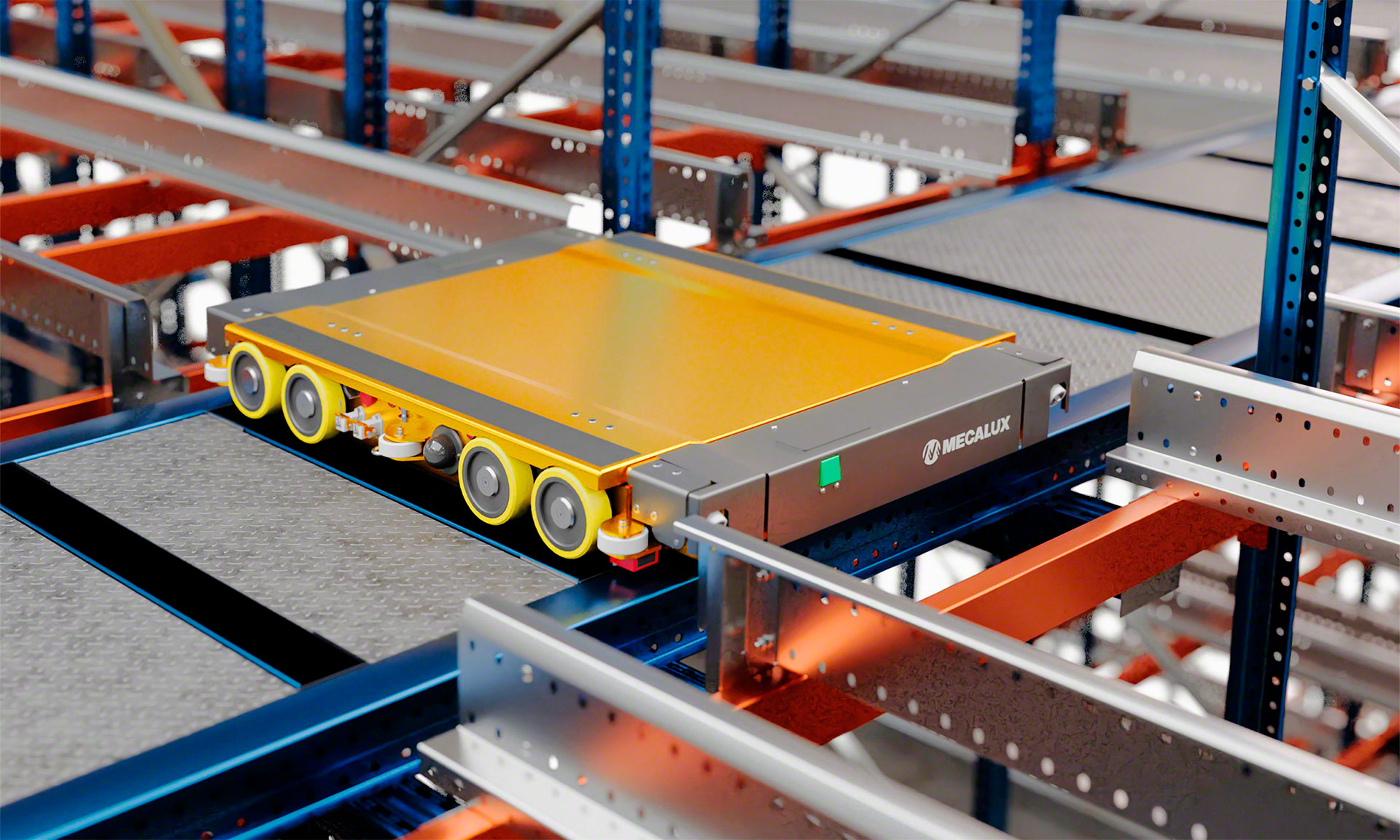

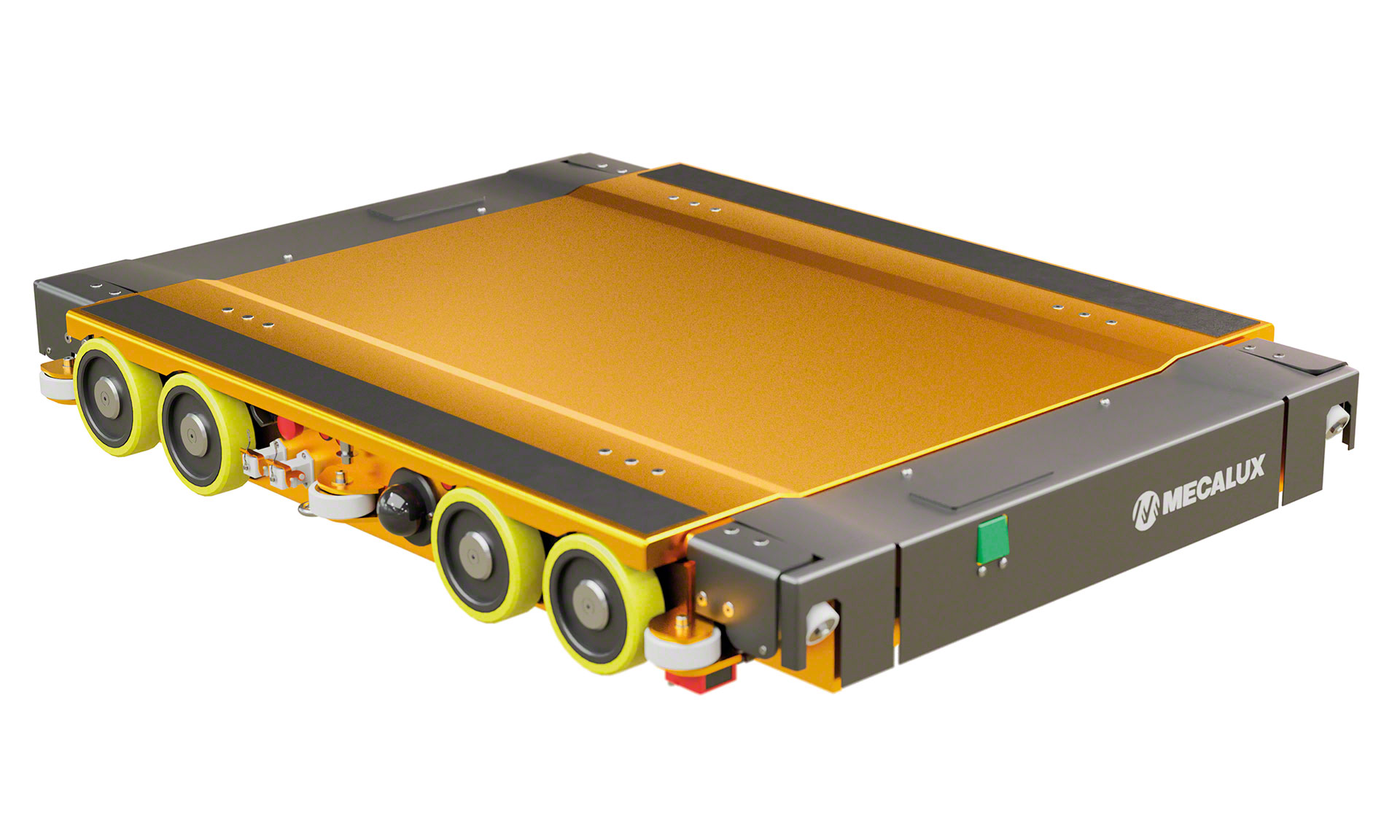

Kadangi yra kompaktiški, itin autonomiški ir geba atlaikyti didelę apkrovą, 3D Shuttle vežimėliai yra svarbiausi šios sistemos komponentai, užtikrinantys jos efektyvumą. Kadangi šiuose vežimėliuose sumontuota 12 tiesiaeigių ratukų, jie gali judėti įvairiomis kryptimis ir užtikrinamas jų manevringumas bei stabilus judėjimas.
3D sistemos stelažai sudaryti iš kompaktiškų ir tvirtų didelio tankio konstrukcijų. Jie išsiskiria savo dideliu tarpusavyje sujungtų bėgelių tinklu, palengvinančiu Shuttle vežimėlių judėjimą įvairiomis kryptimis.

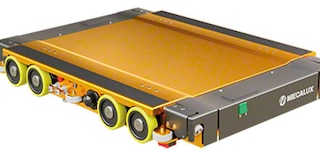

Kėlimo platforma
Šis komponentas yra Shuttle vežimėlio viršuje ir šiek tiek pakelia padėklą, kad šis galėtų judėti per kanalus. Yra dvi konfigūracijos. Pirma konfigūracija tinka 800 x 1200 mm ir 1000 x 1200 mm dydžio padėklais. Antra konfigūracija tinkama pirmiau nurodytų dydžių ir dar 1200 x 1200 mm matmenų padėklams.

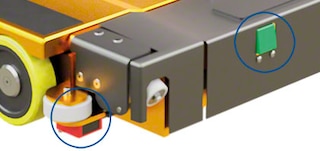

Jutikliai
Shuttle vežimėliuose įmontuoti keli jutikliai, padidinantys jų eksploatavimo efektyvumą. Jie atlieka skirtingas funkcijas, pvz., patikrina, ar padėklo padėtis ant Shuttle vežimėlio tinkama, aptinka paskutinį kanale padėtą padėklą ir apskaičiuoja atstumą iki kito priešais esančio Shuttle vežimėlio.

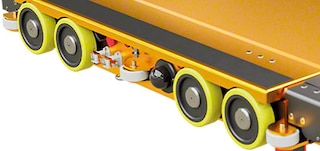

Važiavimo kanalu ratukai
Aštuonių tiesiaeigių ratukų (4 varantieji ir 4 nevarantieji), sumontuotų ant sandėlio kanalo bėgelių pagrindo, komplektas, užtikrinantis, kad Shuttle vežimėlis galėtų judėti šiame kanale.

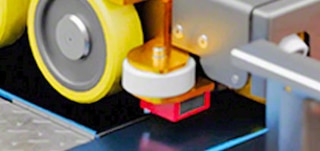

Kreipiamieji kanalo ratukai
Šešių ratukų, sustiprinančių Shuttle vežimėlio nukreipimą išilgai važiuojant kanalais, grupė.

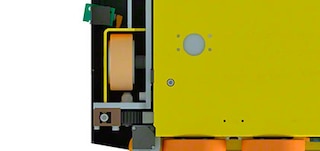

Važiavimo tarpueiliais ratukai
Keturių tiesiaeigių ratukų (2 varantieji ir 2 nevarantieji), sumontuotų ant tarpueiliuose esančių bėgelių, rinkinys, leidžiantis Shuttle vežimėliui važiuoti tarpueiliu.

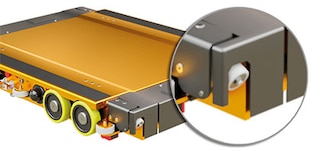

Kreipiamieji tarpueilių ratukai
Keturių ratukų, nukreipiančių tarpueiliais važiuojantį Shuttle vežimėlį ir užtikrinančių stabilų judėjimą, grupė.

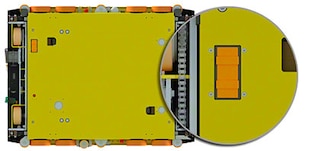

Akumuliatorius
Shuttle vežimėliuose naudojami labai greitai įkraunami akumuliatoriai, todėl šie vežimėliai yra itin autonomiški. Akumuliatorių įkrovos lygis nuolat stebimas, todėl prireikus Shuttle vežimėliai automatiškai važiuoja į įkrovimo stoteles.

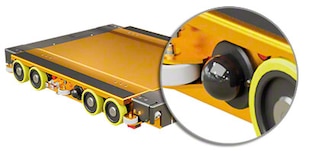

Antena
Tai įtaisas, kuriuo Shuttle vežimėlis gauna nurodymus („Wi-Fi“ ryšiu) iš SVS ir transportavimo priemonių grupės valdymo programinės įrangos.

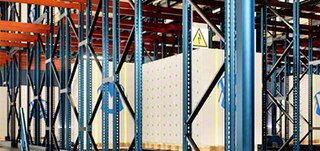

Rėmai ir sijos
Vertikalieji ir horizontalieji profiliai. Kartu su bėgeliais jie suformuoja stelažų karkasą, kuriame 3D Shuttle vežimėliai juda tarpueiliais ir sandėliavimo kanalais, kad būtų galima sukrauti ir iškrauti padėklus.

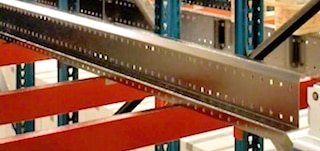

Bėgeliai
Horizontalieji profiliai, kurias važiuoja 3D Shuttle vežimėliai. Bėgeliai išdėstyti skirtinguose pagrindinio tarpueilio lygiuose ir kiekvieno sandėlio kanalo viduje. Kanalo bėgeliai taip pat naudojami kaip atraminis paviršius, ant kurio dedami padėklai.

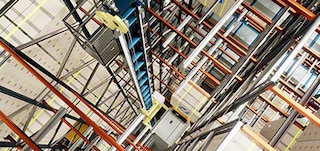

Liftai
Didelio našumo krovinių kėlimo įrenginiai, naudojami skirtingiems lygiams sujungti. Sumontuojami mažiausiai du liftai (vienas atvežimo ir vienas išvežimo). Tačiau jų skaičių galima padidinti, kad AS/RS sistemos eksploatavimo pajėgumas būtų didesnis.

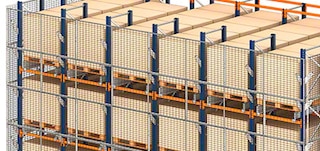

Apsauginis tinklas
Saugos elementas, kurį sudaro metalinis tinklas, apsaugantis, kad kroviniai neiškristų. Jis tvirtinamas palei visą stelažų blokų, esančių šalia pravažiavimų, aukštį.

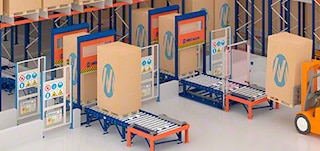

Apsauginės pertvaros
Išorinės metalinės tvoros, juosiančios stelažų bloką, 3D Shuttle vežimėlių bei liftų veikimo zoną ir konvejerį, esantį AS/RS sistemos priekyje.
