„Ceramika Paradyż“ stiprina savo pasiryžimą diegti pažangiausias technologijas ir Lenkijoje įrengia naują automatizuotą stelažinį sandėlį

„Ceramika Paradyż“ poreikiai

„Ceramika Paradyż“ yra pirmaujanti Lenkijos keramikos gamintoja, savo gaminius eksportuojanti į daugiau nei 50 pasaulio šalių. Įmonė yra žinoma dėl to, kad gamybos procesuose diegia naujausias technologijas, kad galėtų tiekti novatoriškus aukščiausios kokybės gaminius.

Siekdama sustiprinti savo augimą ateityje, įmonė pasamdė „Mecalux“, kad pastatytų didelės talpos automatizuotą sandėlį su įrengta komplektavimo zona, kurioje būtų greitai paruošiami užsakymai.

„Mecalux“ sprendimas

Išsamiai išnagrinėjusi įmonės „Ceramika Paradyż“ sąlygas, „Mecalux“ techninė komanda suprojektavo ir pastatė automatizuotą stelažinį sandėlį, atitinkantį bendrovės keliamus reikalavimus.

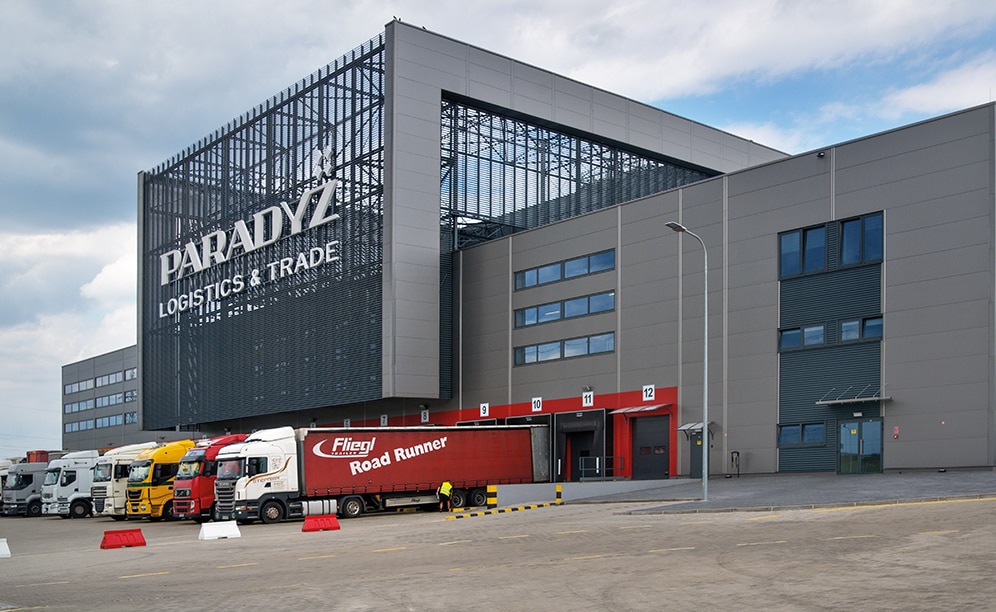

25 m aukščio, 97 m ilgio ir 35 m pločio sandėlyje yra aštuoni tarpueiliai su vieno gylio stelažais kiekvienoje pusėje.

Įdiegusi šį sprendimą, įmonė užsitikrino sandėliavimo pajėgumus, reikalingus savo rinkai, daugiausia esančiai Europoje, aprūpinti.

Šalia sandėlio buvo pastatytas trumpesnis pastatas, kuriame per du aukštus paskirstomos įvairios operacijos.

Žemesniame lygyje yra prekių įvežimo ir išvežimo punktai. Buvo įrengti patikros punktai, pilnai pakrautų padėklų krautuvas ir tuščių padėklų išdavimo įrenginys, taip pat paruošimo pakrauti kanalai.

Viršutiniame aukšte ruošiami užsakymai. Čia įrengta visa zona su elektrinės bėginės vežimėlių sistemos trasa, pervežimo vežimėliais, komplektavimo stotimis, padėklų laikinojo sandėliavimo vieta, taip pat konsolidavimo ir vyniojimo zona.

Sandėlis

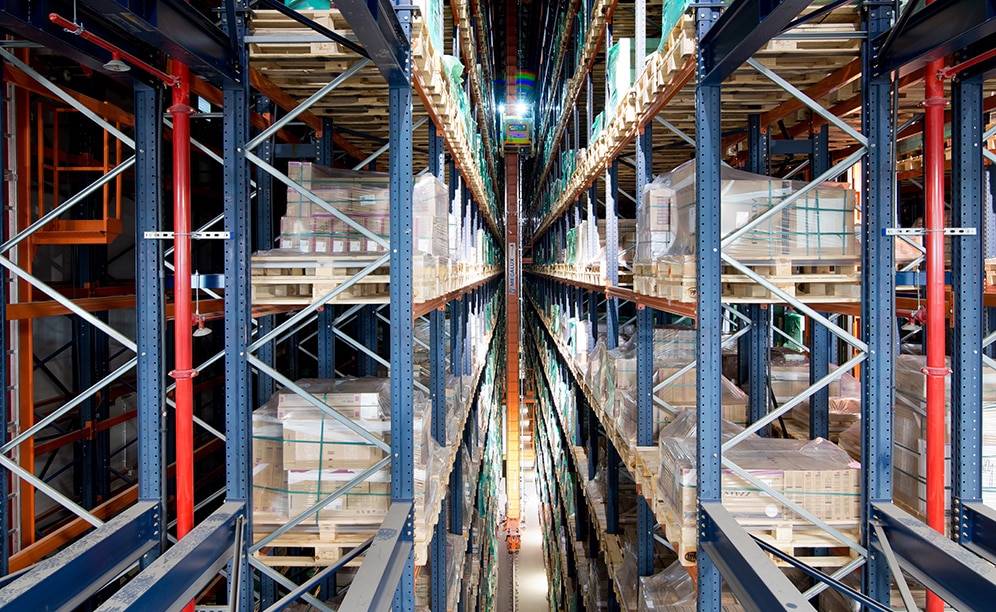

3 290 m² sandėlį sudaro aštuoni tarpueiliai su vieno gylio stelažais iš abiejų pusių. Iš viso yra 45 skyriai su keturiolika lygių, kiekviename lygyje telpa po du padėklus.

Prekės į vietą dedamos pagal A, B ir C apyvartumo kriterijus, taip galima supaprastinti krovimo įrangos judėjimą.

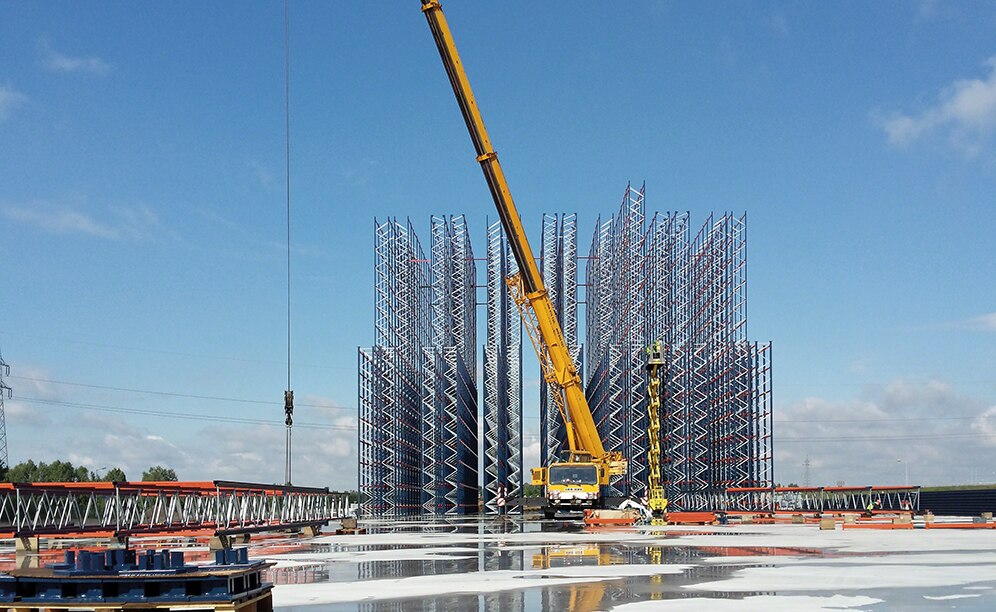

Stelažai turi atlaikyti savo ir prekių svorį, taip pat sienų ir stogo dangą, nes jie neturi atskiros atramos. Projektuojant tokių charakteristikų sandėlį, reikia atsižvelgti į su konstrukciją paveikiančius veiksnius, pavyzdžiui, vėjo jėgą, atitinkamoje vietovėje esantį seisminį aktyvumą ir galiojančias vietos statybos teisės aktus.

Prekių įvežimas į sandėlį ir išvežimas iš jo

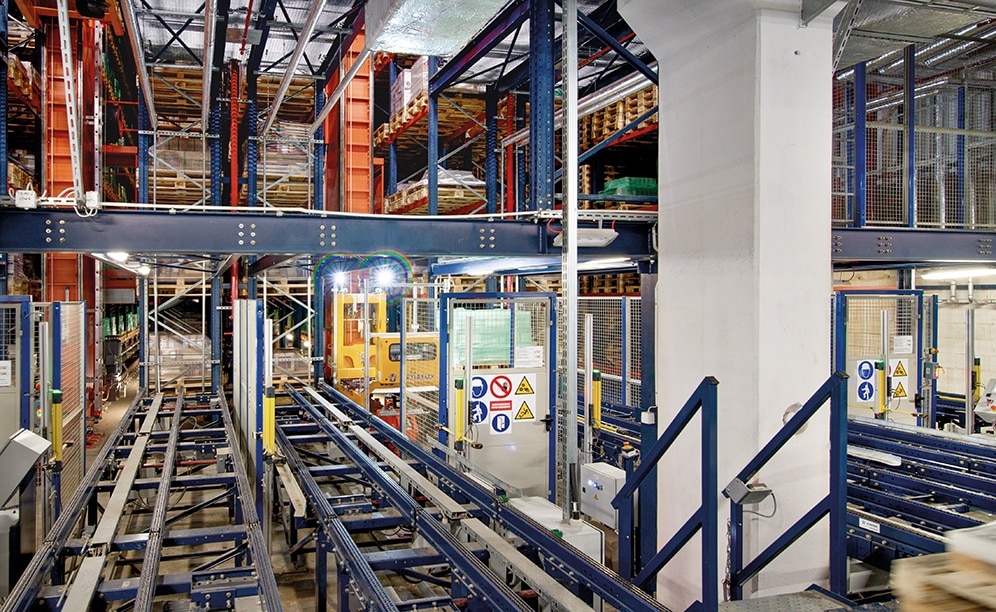

Yra du prekių įvežimo ir išvežimo lygiai. Apatinis sutampa su pirmuoju priestato aukštu, kuriame vyksta prekių įvežimas iš gamybos centro ir pilnų padėklų bei užbaigtų užsakymų išvežimas į išsiuntimo zoną.

Viršutiniame aukšte, kuris taip pat sutampa su viršutiniu pagalbinio pastato aukštu, išduodami komplektuoti skirti padėklai ir įvežami įvykdyti užsakymai.

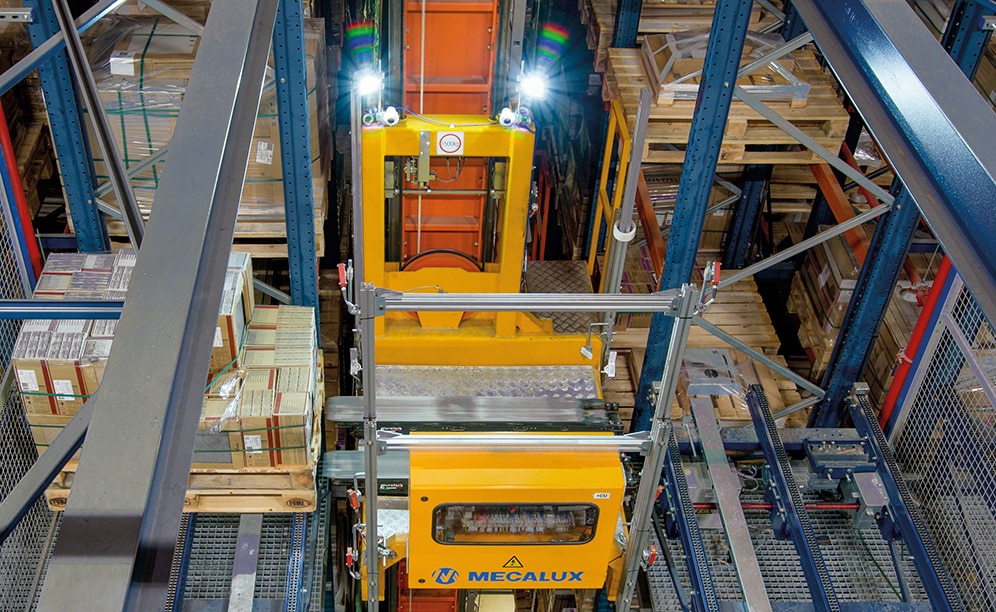

Kiekviename tarpueilyje automatiniai aukštųjų stelažų krautuvai padėklams perkelia prekes iš įvežimo ir išvežimo lygių į sandėlio valdymo programinės įrangos Easy WMS paskirtas vietas stelažuose.

Ši įranga yra vieno stiebo MT3 modeliai, jos važiavimo greitis – 220 m/min., o pakeltos – 54–66 m/min.

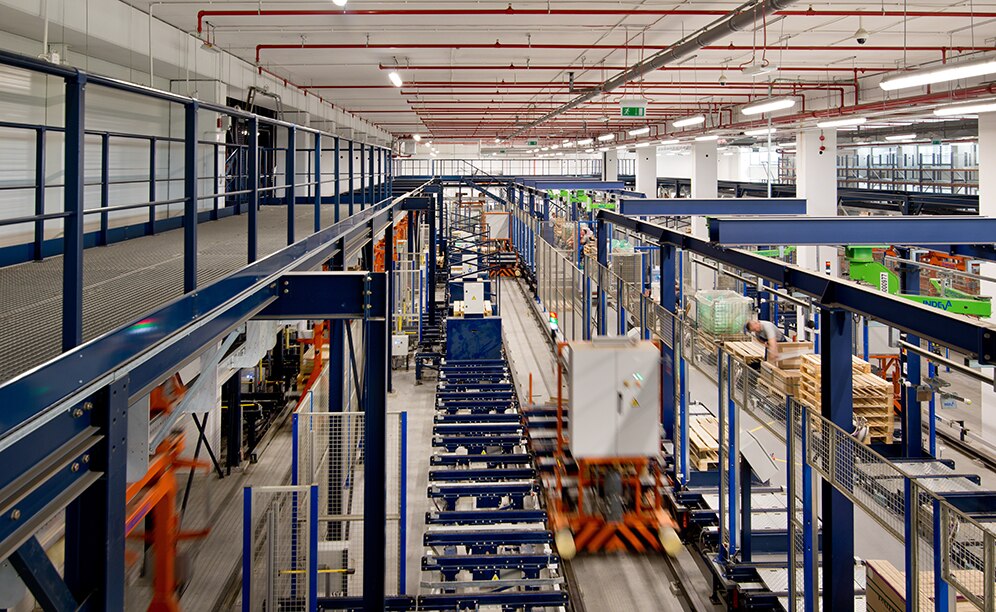

Viršutinis aukštas: komplektavimo zona

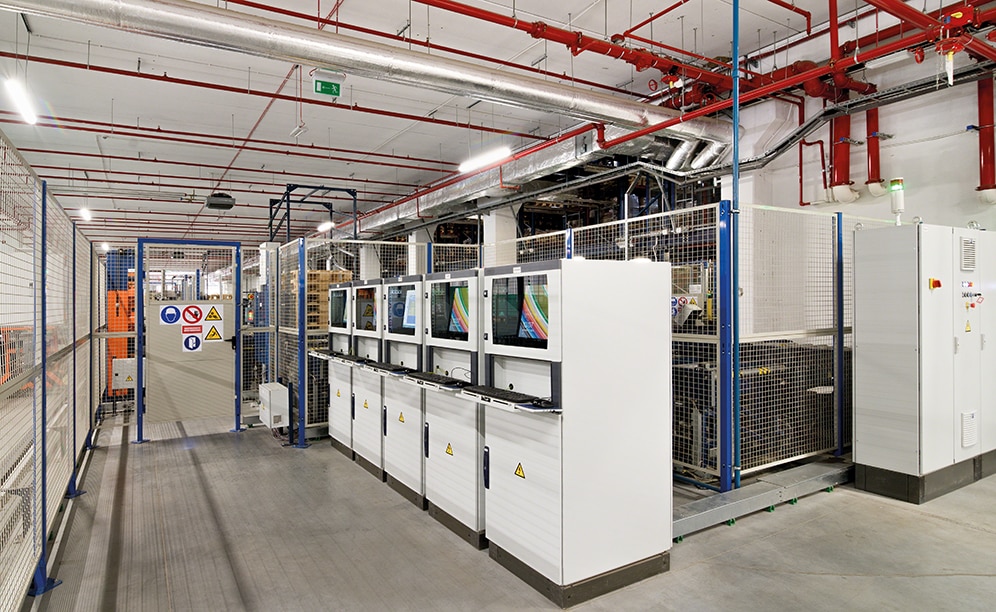

Viršutinis sandėlio priestato aukštas skirtas tik komplektavimo operacijoms. Šią didelę zoną sudaro šešios komplektavimo stotys, o ateityje, atsižvelgiant į „Ceramika Paradyż“ logistikos ir kitus poreikius, gali būti įrengtos dar keturios.

Operatoriams manevruoti padeda pagalbinė įranga, pavyzdžiui, į ergonomišką padėtį pakeliami stalai ir vakuuminiai dėžių krautuvai, skirti sunkiausiems kroviniams perkelti.

Norint užtikrinti reikiamų ciklų vykdymą bei optimalų komplektavimo našumą, labai svarbu tiksliai organizuoti ir sumontuoti automatinę įrangą. Elektrinės bėginės vežimėlių sistemos surenka iš sandėlio atkeliaujančius padėklus tiesiai nuo išvežimo rinktuvų ir perkelia juos į vieną iš keturių įvežimo konvejerių šioje zonoje.

Šioje zonoje veikia du dvigubi pervežimo vežimėliai, kurie padėklus paskirsto tarp įvežimo konvejerių, laukimo stočių ir komplektavimo stočių. Pradiniai padėklai, iš kurių komplektuojant jau buvo atrinktos prekės, grįžta į sandėlį tuo pačiu maršrutu, bet atvirkštine tvarka.

Buvo sukurta didelės kaitos padėklų laikinojo sandėliavimo zona, kurioje yra 120 padėklų pozicijų. Siekiant išvengti nereikalingo automatinių aukštųjų stelažų krautuvų padėklams judėjimo ir nuolatinio įvežamų bei išvežamų prekių srauto šiame aukšte, jie čia sulaikomi ir tvarkomi naudojant su pervežimo vežimėlius.

Dar dviem pervežimo vežimėliais aprūpinamos komplektavimo stotys su tuščiais padėklais ir surenkami baigti ruošti užsakymai. Po to jie sudedami ant konvejerių, kurie sujungiami su elektrine bėgine vežimėlių sistema, kuri juos nuveža į vienoje pusėje esančią konsolidavimo zoną.

Šalia konsolidavimo zonos įrengti rankinio komplektavimo stelažai, kuriose pagal poreikį ruošiami priedai užsakymams.

Baigus ruošti užsakymus, padėklai perkeliami prie plėvelės vyniotuvo. Vėliau prekės lieka sulaikytos ir laukiama, kol prireikus jos bus išsiųstos į paruošimo pakrauti kanalus.

Automatinis prijungimas

Skirtingos komplektavimo lygio zonos automatiškai sujungiamos naudojant elektrinę bėginę vežimėlių sistemą ir pervežimo vežimėlių trasas.

Pervežimo vežimėliai, kurių užduotis – tiesiogiai sujungti įvairias komplektavimo stotis ir punktus, yra integruoti į komplektavimo zoną.

Didelis privalumas tas, kad jie gali judėti abiem kryptimis ir prisijungti prie skirtingų stočių. Jie važiuoja bėgiais 120 m/min. greičiu, turi grandininius ir ritininius konvejerius, taip pat teleskopines šakes padėklams perkelti.

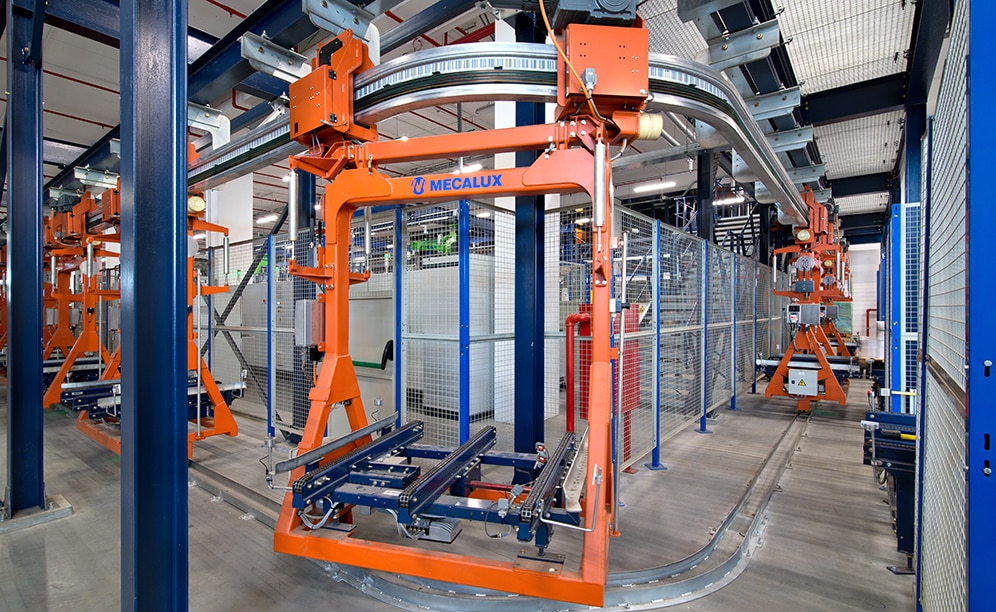

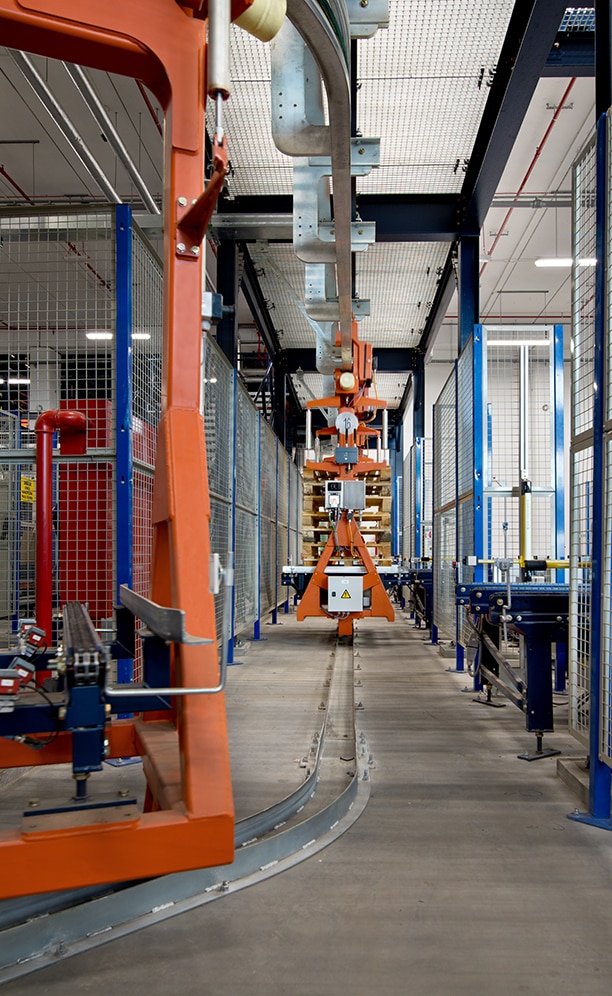

Elektrinės bėginės vežimėlių sistemos vežimėliai važiuoja uždara trasa aplink komplektavimo zoną ir jungia ją su sandėlio įvežimo bei išvežimo taškais ir su konsolidavimo zona.

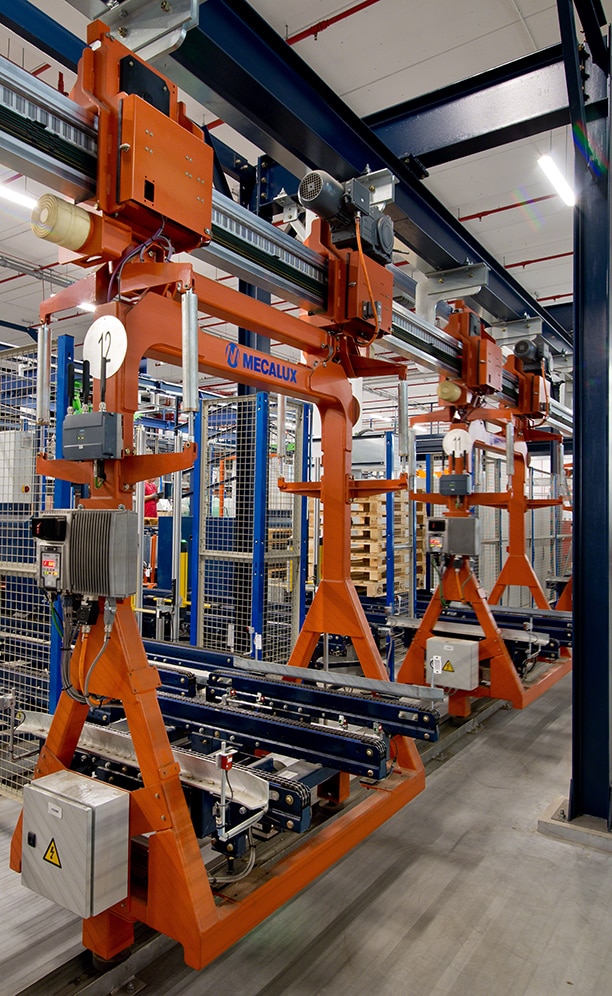

Elektrinė bėginė vežimėlių sistema pasirinkta todėl, kad tai labai greita transportavimo sistema, užtikrinanti nuolatinį prekių srautą. Ji gali judėti vingiuotais maršrutais, be to, yra galimybė įrengti aplinkkelius ir trumpesnius kelius.

Vienoje maršruto pusėje buvo suprojektuota techninės priežiūros zona, į kurią vežimėliai siunčiami, kai su jais reikia atlikti rankinius veiksmus. Elektrinės bėginės vežimėlių sistemos palengvina valymą, nes ant grindų nėra kliūčių.

Priėmimo zona

Apatinis sandėlio priestato aukštas paskirstytas, kaip nurodyta toliau.

1. Įvežimo konvejeriai.
2. Pilnai pakrautų padėklų krautuvų ir tuščių padėklų išdavimo įrenginių grupė.
3. Padėklų atnaujinimo ir patikros punktas.
4. Dviguba recirkuliacijos grandinė ir sandėlio viduje esanti jungtis su konvejeriais.
5. Paruošimo pakrauti kanalai.
6. Pilnai pakrautų padėklų iškrovimo įrenginys ir tuščių padėklų krautuvas.
7. Rūšiavimo pervežimo vežimėlis.
8. Iškrovimo ir siuntimo platformos.

Iš gamybos linijų atvykstančios prekės į logistikos centrą patenka per pakeltas platformas. Sunkvežimiai iškraunami šakiniais krautuvais, kuriuos naudojant padėklai patenka tiesiai į įvežimo grandinę.

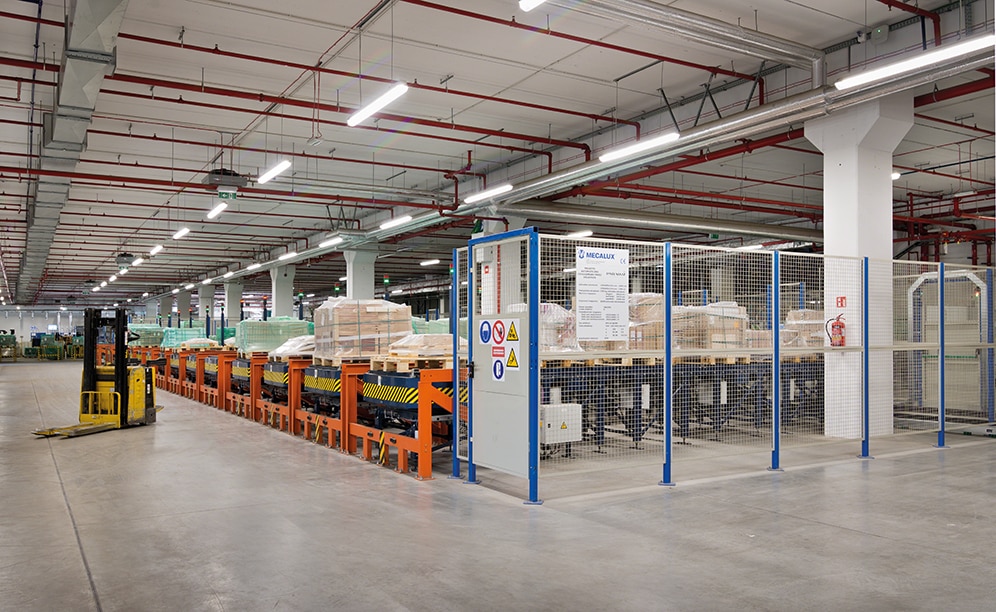

Šiame sandėlyje dauguma padėklų yra prastos kokybės, o gaminiai – stambūs. Todėl buvo sumontuota pilnai pakrautų padėklų krautuvų, kuriuos naudojant prekės sudedamos ant atraminių padėklų, grupė.

Tada prekės pereina per patikros punktą, kuriame patvirtinama, kad jos atitinka nustatytus projekto reikalavimus, ir patenka į sandėlį.

Sandėlio produkcija

Iš apatiniame lygyje esančio sandėlio taip pat išvežami siųsti paruošti padėklai, kurie prisijungia prie pirminės konvejerio trasos, kuria jie gabenami į išsiuntimo zoną.

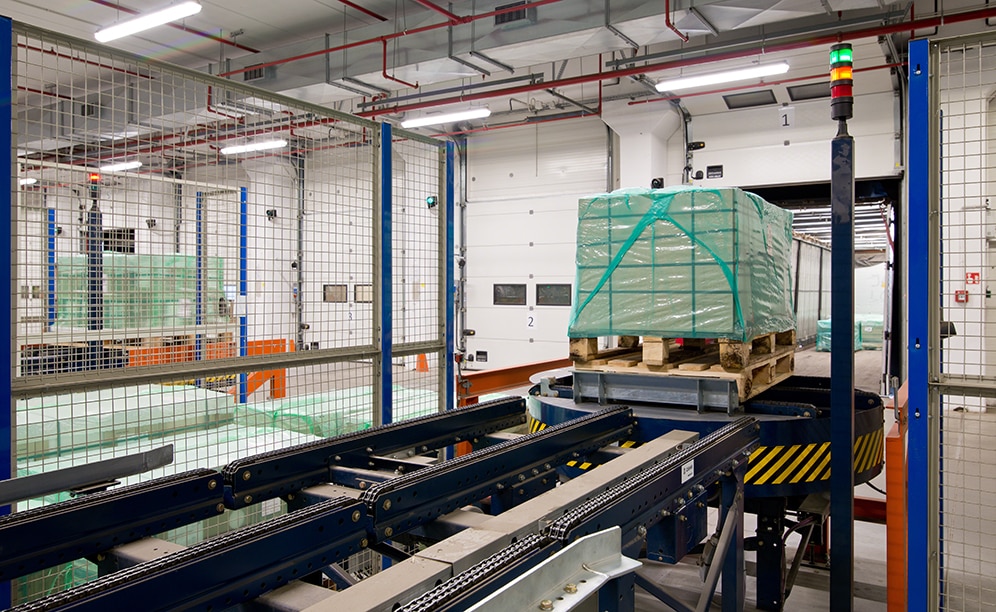

Dvigubas pervežimo vežimėlis transportuoja pakrautus padėklus ir suskirsto juos į dvylika išankstinio paruošimo pakrauti kanalų. Juos sudaro grandininiai konvejeriai ir galuose esanti besisukanti platforma, kurią naudojant padėklai surenkami iš patogiausios pusės, atsižvelgiant į jų išdėstymą transportavimo priemonėje.

Ši sistema suteikia galimybę sugrupuoti to paties užsakymo ar maršruto padėklus ir supaprastinti paskirstymo sunkvežimių pakrovimą.

„Mecalux“ sukurta Easy WMS

Įmonės „Ceramika Paradyż“ logistikos centre, kurio paskirtis – valdyti visas vidaus operacijas, įdiegta „Mecalux“ sandėlio valdymo programinė įranga Easy WMS.

Kadangi sandėlis yra visiškai automatizuotas, taip pat buvo įdiegtas valdymo modulis Galileo, kurio paskirtis – tinkamas visų judančių įrenginių veikimas ir saugos priemonių taikymas.

Easy „Mecalux“ WMS nuolat palaiko abipusį ryšį su įmonės „Ceramika Paradyż“ ĮIP sistema. Abi sistemos perduoda svarbiausius duomenis ir informaciją, kad būtų galima efektyviai valdyti sandėliavimą ir užtikrinti didžiausią logistikos procesų pelningumą.

Privalumai įmonei „Ceramika Paradyż“

• Didžiausias našumas: automatizuotame „Ceramika Paradyż“ sandėlyje sukuriamas pastovus gaminių srautas ir lanksti užsakymų komplektavimo sistema, kurioje operatorius kišasi minimaliai, todėl išvengiama rizikos.
• Itin didelė sandėliavimo talpa: 3 290 m² ploto 25 m aukščio apkaltame stelažų sandėlyje telpa daugiau nei 20 200 padėklų, kurių didžiausias svoris – 1 500 kg.
• Efektyvus sandėlio valdymas: sandėlio operacijas valdo ir organizuoja „Mecalux“ sukurta Easy WMS ir valdymo programinė įranga Galileo, kurios paskirtis – pateikti judėjimo komandas visiems sandėlyje esantiems įrenginiams.
